Uchwyty kasetowe, forma A

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty kasetowe
      - Uchwyty kasetowe, forma A

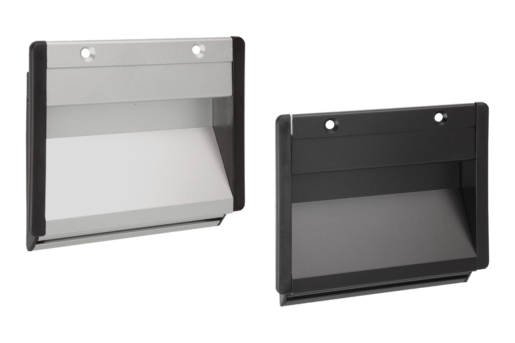

Opis artykułu/ilustracje produktu

OpisMateriał:Kaseta – profil aluminiowy.
Pokrywy zamykające – poliamid.
Forma A – mocowanie profilem gumowym.Wersja:Kaseta śrutowana granulatem szklanym, satynowana i anodowana na kolor czarny lub naturalny. Profil gumowy – czarny. Śruby mocujące ocynkowane.Wskazówka:Uchwyty typu A można montować bez wkrętów przy grubości blachy 1-2,5 mm. Przy czym 2 wciągnięte profile gumowe gwarantują absolutnie bezpieczny montaż.

Dwa rowki krzyżowe odwrócone o 90° pasujące do łba wkręta M4 umożliwiają połączenie z masą i mogą służyć jako pomoc montażowa dla dodatkowych części.Montaż:Po wprowadzeniu dolnego profilu gumowego naciska się obie pokrywy boczne na końce kasety. Następnie nad dolną krawędzią otworu montażowego wkłada się uchwyt pod kątem 45° i dociska do ścianki obudowy.
Teraz, zależnie od wersji, wciska się drugi profil gumowy do górnego rowka albo mocuje za pomocą dwóch wkrętów z łbem stożkowym płaskim.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0238_A Uchwyty kasetowe, forma A

142 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Forma	Wersja 2	H	L	L1	T	Otwór montażowy	Nośność N	Cena
K0238.10011	anodyzowane w kolorze czarnym	A	montaż wtykowy	90	100	115	19,5	104 x 73	500	60,96 PLN
K0238.10013	anodyzowany w kolorze naturalnym	A	montaż wtykowy	90	100	115	19,5	104 x 73	500	56,15 PLN
K0238.11811	anodyzowane w kolorze czarnym	A	montaż wtykowy	90	118	133	19,5	122 x 73	500	65,88 PLN
K0238.11813	anodyzowany w kolorze naturalnym	A	montaż wtykowy	90	118	133	19,5	122 x 73	500	60,19 PLN
K0238.16711	anodyzowane w kolorze czarnym	A	montaż wtykowy	90	167	182	19,5	171 x 73	500	79,65 PLN
K0238.16713	anodyzowany w kolorze naturalnym	A	montaż wtykowy	90	167	182	19,5	171 x 73	500	71,16 PLN
