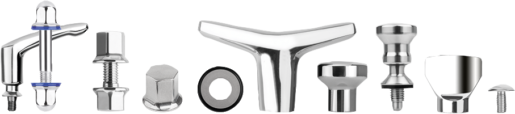

Asortyment ze stali nierdzewnej w wersjach Hygienic DESIGN oraz Hygienic USIT® |
|
Produkty ze stali nierdzewnej należące do linii NOVOnox hygienic są dostosowane do potrzeb przemysłu spożywczego, farmaceutycznego, chemicznego i opakowaniowego. Przedstawicielom tych gałęzi przemysłu KIPP gwarantuje wsparcie poparte kompetencjami producenta kompletnego asortymentu. Wszystkie produkty spełniają wymagania jakościowe KIPP oraz są dostarczane w terminie z centrum logistycznego w Niemczech.
Duża różnorodność produktów, wysoki poziom oferowanych usług i możliwość stałej realizacji dostaw – linia produktów NOVOnox hygienic niesie ze sobą wiele korzyści. |
|
|
|
|
Stowarzyszenie European Hygienic Engineering & Design Group (EHEDG), czyli Europejskie Stowarzyszenie Inżynierów, Projektantów i Konstruktorów, zostało założone w roku 1989.
Organizacja składa się z osób aktywnych w obszarach produkcji urządzeń, produkcji spożywczej, dostawców dla przemysłu spożywczego, instytucji badawczych oraz uniwersytetów, publicznych instytucji ochrony zdrowia oraz organizacji rządowych.
|
| Celem EHEDG jest ciągłe doskonalenie we wszystkich obszarach produkcji żywności odnośnie techniki higienicznej oraz konstrukcji. |
| Firma HEINRICH KIPP WERK jako członek EHEDG jest odpowiedzialna za wdrożenie jej wymagań. Stworzone przez EHEDG w oparciu o ustawodawstwo wskazówki do istotnych standardów higienicznych (Hygienic Design Standards) w zakresie projektowania są przekazywane członkom organizacji. |
|
|
|
Pojęcie „Hygienic DESIGN” oznacza zestandaryzowane przepisy dotyczące projektowania danych komponentów maszyn lub elementów maszyn. I tak, na przykład, elementy standardowe i manipulacyjne wykonane zgodnie ze standardem Hygienic DESIGN posiadają gładkie powierzchnie, umożliwiające niezwykle łatwe czyszczenie gromadzących się na nich zarazków, pozostałości produktów oraz zanieczyszczeń. Niezależnie od powierzchni również promienie, przejścia i płaszczyzny nachylone zostały zaprojektowane w taki sposób, aby zapewnić im stałe utrzymanie w czystości.
Szczególnie wysoka jakość stali nierdzewnej gwarantuje ponadto, że pozostałości produktu ani środków czyszczących nie przywierają. Bez szczelin, wcięć, zagłębień i pustych przestrzeni – stosowane w maszynowych procesach produkcji i czyszczenia komponenty ze stali nierdzewnej (A4), które spełniają normy Hygienic DESIGN, to gwarancja braku korozji.
|
|
|
|
Wąskie/szerokie nakrętki skrzydełkowe w standardzie Hygienic DESIGN
|
|
Śruba z łbem kulistym w standardzie Hygienic DESIGN
- Idealny element złączny do mocowania blach osłonowych i osłon z pleksiglasu
- Wkręcanie kluczem szczękowym dzięki dwukrawędziowemu zaczepowi
|
Do produktu |
|
|
Śruby z łbem sześciokątnym i cienkim trzpieniem w standardzie Hygienic DESIGN |
|
- W połączeniu z elementem zabezpieczającym przed zgubieniem
- Samoczynne ponowne wykręcenie w trybie ręcznym jest niemożliwe
|
Do produktu |
|
|
|
Kompaktowa nakrętka kołpakowa w standardzie Hygienic DESIGN
- Nakrętka kołpakowa z polerowaną powierzchnią
- Niewielka wysokość całkowita minimalizuje odstające krawędzie
|
Do produktu |
|
|
Podczas gdy określenie „Hygienic DESIGN” odnosi się głównie do wybranych przepisów dotyczących konstruowania komponentów maszyn, w przypadku produktów „Hygienic USIT®” chodzi o chronione znakiem towarowym i opatentowane komponenty ze stali nierdzewnej (A4).
Połączenia gwintowane w instalacjach wykonywanych do technologii procesu muszą być bezwzględnie szczelne i łatwe w czyszczeniu. Należy unikać pustych przestrzeni, w których mogą niepostrzeżenie gromadzić się ilości resztkowe czy ciecze czyszczące. Są one pożywką dla zarazków i bakterii. Skażenie jest często wyłącznie kwestią czasu.
|
|
|
|
Hygienic USIT® firmy Freudenberg Sealing Technologies rozwiązuje ten problem. Nowatorskie podkładki ze specjalnie dopasowanym systemem śrubowym NOVOnox hygienic: |
|
- Zabrudzenia spływają po powierzchni
- Brak przywierania
- Brak rozwoju zarazków |
| Hygienic USIT® to nowa rewolucyjna technologia uszczelniania i łączenia wykonana jako spójna całość. Łeb śruby, nakrętka, podkładka i trzpień są idealnie dopasowane, stanowiąc dzięki temu jednostkę systemową. Polerowane na wysoki połysk powierzchnie, zaokrąglenia, płaszczyzny nachylone i miejsca łączenia nie mają żadnych pustych przestrzeni i gwarantują łatwe czyszczenie. Komponenty ze stali nierdzewnej spełniają (A4) najwyższe wymogi higieniczne i w pełni odpowiadają kryteriom opracowanym przez EHEDG. |

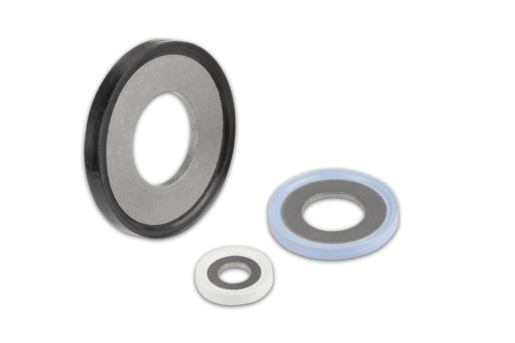

Centralnym punktem systemu Hygienic USIT® jest pierścień uszczelniający złożony z metalowej uszczelki płaskiej i niewulkanizowanej uszczelki gumowej. Trapezowa krawędź uszczelki gumowej oraz polerowana na wysoki błysk powłoka kołnierza oporowego śruby, łączone kształtowo, uszczelniają połączenie śrubowe. Nawet wielokrotne dociąganie i luzowanie śruby nie wpływa negatywnie na właściwości uszczelniające. Powód: metalowa podkładka sprawia, że odległość wkręcania śruby jest mechanicznie ograniczana. Dzięki temu przeciążenie uszczelki jest wykluczone. To rozwiązanie, wraz z polerowanymi powierzchniami i wyśrodkowaniem trzpienia śruby, umożliwia prawie 100% odtworzenie pozycji oraz odkształcenia uszczelki.

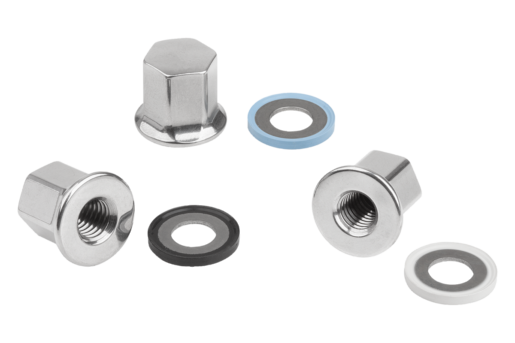

Podkładki uszczelniające i podkładki pod śruby są dostępne w różnych wersjach – w zależności od obszaru zastosowania:
|
70 EPDM 291 – schwarz
- Zastosowanie głównie w przemyśle przetwórczym i produkcji napojów, a także w mleczarniach
70 EPDM 253815 – weiß
- Przede wszystkim technika medyczna i przemysł farmaceutyczny
75 FLUOROPRENE® XP 45 – blau
- Do szczególnie wymagających zastosowań, w miejscach narażonych na działanie bardzo tłustych, agresywnych substancji oraz wysokich temperatur, które mogą występować np. podczas czyszczenia instalacji |
|
|
Zestawienie produktów Hygienic USIT®
|
|
|
|
