Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

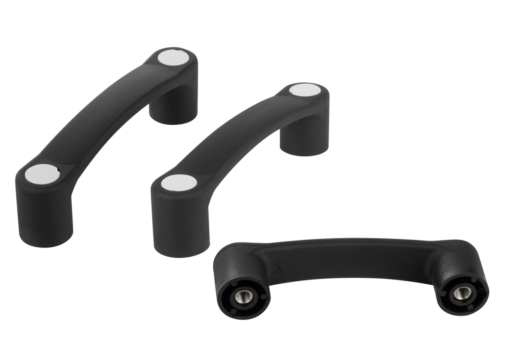

OpisMateriał:Termoplast wzmocniony włóknem szklanym.
Tuleja gwintowana z mosiądzu.Wersja:czarny.
Pokrywa szara.Montaż:Forma A od tyłu.
Forma B od przodu.Na zapytanie:Inne kolory uchwytów wzgl. zaślepek.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1092 Uchwyty pałąkowe

128 kB

Rysunki (przegląd ogólny)

Uchwyty pałąkowe, forma A

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	Forma	A	B	B1	D	D1	H	H1	H2	L	T	Nośność N	Cena
K1092.109406	gwint wewnetrzny	A	94	24	21	M6	16	37	30	33	118	12	2000	23,60 PLN
K1092.111706	gwint wewnetrzny	A	117	28	24	M6	18	40,5	31,5	34	145	12	3400	26,77 PLN
K1092.111708	gwint wewnetrzny	A	117	28	24	M8	18	40,5	31,5	34	145	12	3400	27,57 PLN
K1092.112006	gwint wewnetrzny	A	120	28	24	M6	18	40,5	31,5	34	148	12	3500	26,77 PLN
K1092.112008	gwint wewnetrzny	A	120	28	24	M8	18	40,5	31,5	34	148	12	3500	27,57 PLN
K1092.113208	gwint wewnetrzny	A	132	28	24	M8	18	43	34	36,5	160	12	3500	29,26 PLN

Uchwyty pałąkowe, forma B

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	Forma	A	B	B1	D	D1	H	H1	H2	L	T	Nośność N	Cena
K1092.209406	z otworem przelotowym	B	94	24	21	6,5	16	37	30	33	118	14	2500	15,40 PLN
K1092.211706	z otworem przelotowym	B	117	28	24	6,5	18	40,5	31,5	34	145	15	3700	17,09 PLN
K1092.211708	z otworem przelotowym	B	117	28	24	8,5	18	40,5	31,5	34	145	15	3700	17,09 PLN
K1092.212006	z otworem przelotowym	B	120	28	24	6,5	18	40,5	31,5	34	148	15	2900	17,09 PLN
K1092.212008	z otworem przelotowym	B	120	28	24	8,5	18	40,5	31,5	34	148	15	2900	17,09 PLN
K1092.213208	z otworem przelotowym	B	132	28	24	8,5	18	43	34	36,5	160	15	3200	17,51 PLN
