Uchwyty rurowe Carbon

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty rurowe Carbon

Opis artykułu/ilustracje produktu

OpisMateriał:Ramię uchwytu ze stali nierdzewnej 1.4308.
Łącznik rurowy z tworzywa sztucznego wzmocnionego włóknem węglowym.Wersja:Ramię uchwytu polerowane.
Łącznik rurowy o strukturze z tworzywa sztucznego wzmocnionego włóknem węglowym, powlekany lakierem bezbarwnym.Wskazówka:Do mocowania uchwytów rurowych można stosować śruby z łbem sześciokątnym ze stali nierdzewnej DIN EN ISO 4017.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0782 Uchwyty rurowe Carbon

119 kB

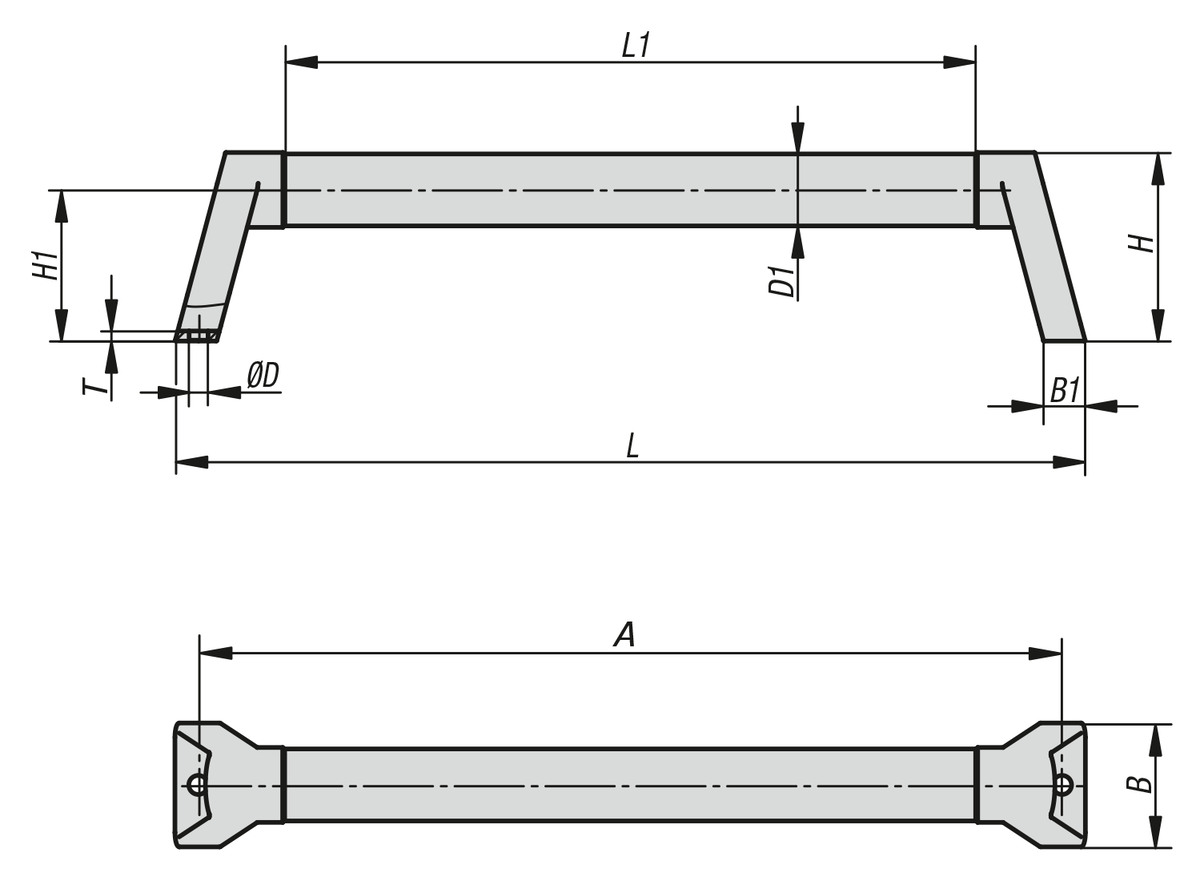

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	A	B	B1	D	D1	H	H1	L	L1	T	Nośność N	Cena
K0782.250251	250	43	14,5	6,6	25	65,5	52,5	266	190	3,5	1000	367,02 PLN
K0782.300251	300	43	14,5	6,6	25	65,5	52,5	316	240	3,5	1000	395,96 PLN
K0782.350251	350	43	14,5	6,6	25	65,5	52,5	366	290	3,5	1000	405,42 PLN
K0782.350351	350	57,7	18,6	6,6	35	85,5	67,5	371	270	4,5	1000	608,41 PLN
K0782.400351	400	57,7	18,6	6,6	35	85,5	67,5	421	320	4,5	1000	653,79 PLN
K0782.450351	450	57,7	18,6	6,6	35	85,5	67,5	471	370	4,5	1000	699,07 PLN
