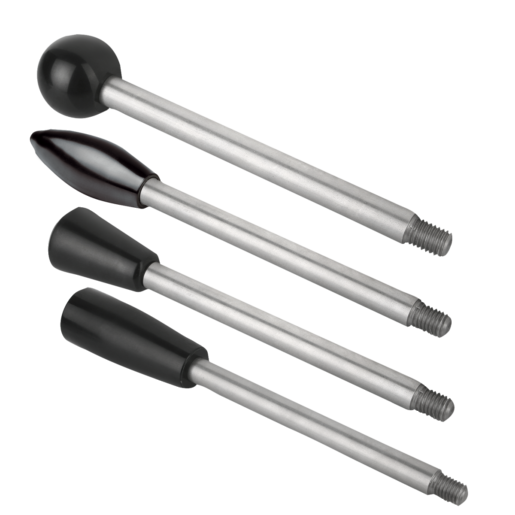

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Gałki z tworzywa termoutwardzalnego PF 31.
Ramię ze stali 1.0718 lub stali nierdzewnej 1.4305.Wersja:Duroplast czarny, wypolerowany na wysoki połysk.
Stal oksydowana lub stal nierdzewna niepowlekana.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0179 Ramiona dźwigni

197 kB

Rysunki (przegląd ogólny)

Ramiona dźwigni, forma A

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Forma	D	D1	D2	L	L1	L2	Cena
K0179.208X35	Stal	A	8	M6	20	35	9	18	13,12 PLN
K0179.208X50	Stal	A	8	M6	20	50	9	18	13,12 PLN
K0179.208X65	Stal	A	8	M6	20	65	9	18	13,75 PLN
K0179.210X50	Stal	A	10	M8	25	50	13	23	14,87 PLN
K0179.210X65	Stal	A	10	M8	25	65	13	23	15,08 PLN
K0179.210X80	Stal	A	10	M8	25	80	13	23	15,40 PLN
K0179.210X100	Stal	A	10	M8	25	100	13	23	17,51 PLN
K0179.212X65	Stal	A	12	M10	32	65	15	29	18,41 PLN
K0179.212X80	Stal	A	12	M10	32	80	15	29	18,41 PLN
K0179.212X100	Stal	A	12	M10	32	100	15	29	19,68 PLN
K0179.212X125	Stal	A	12	M10	32	125	15	29	20,31 PLN
K0179.214X80	Stal	A	14	M12	36	80	16	33	23,48 PLN
K0179.214X100	Stal	A	14	M12	36	100	16	33	24,54 PLN
K0179.214X125	Stal	A	14	M12	36	125	16	33	25,13 PLN
K0179.214X160	Stal	A	14	M12	36	160	16	33	27,04 PLN
K0179.1208X35	Stal nierdzewna	A	8	M6	20	35	9	18	15,40 PLN
K0179.1208X50	Stal nierdzewna	A	8	M6	20	50	9	18	16,03 PLN
K0179.1208X65	Stal nierdzewna	A	8	M6	20	65	9	18	16,87 PLN
K0179.1210X50	Stal nierdzewna	A	10	M8	25	50	13	23	18,25 PLN
K0179.1210X65	Stal nierdzewna	A	10	M8	25	65	13	23	19,73 PLN
K0179.1210X80	Stal nierdzewna	A	10	M8	25	80	13	23	20,95 PLN
K0179.1210X100	Stal nierdzewna	A	10	M8	25	100	13	23	22,43 PLN
K0179.1212X65	Stal nierdzewna	A	12	M10	32	65	15	29	25,13 PLN
K0179.1212X80	Stal nierdzewna	A	12	M10	32	80	15	29	25,60 PLN
K0179.1212X100	Stal nierdzewna	A	12	M10	32	100	15	29	27,51 PLN
K0179.1212X125	Stal nierdzewna	A	12	M10	32	125	15	29	29,26 PLN
K0179.1214X80	Stal nierdzewna	A	14	M12	36	80	16	33	34,81 PLN
K0179.1214X100	Stal nierdzewna	A	14	M12	36	100	16	33	34,91 PLN
K0179.1214X125	Stal nierdzewna	A	14	M12	36	125	16	33	38,78 PLN
K0179.1214X160	Stal nierdzewna	A	14	M12	36	160	16	33	43,32 PLN

Ramiona dźwigni, forma B

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Forma	D	D1	D2	L	L1	L2	Cena
K0179.708X35	Stal	B	8	M6	23	35	9	60	18,46 PLN
K0179.708X50	Stal	B	8	M6	23	50	9	60	18,46 PLN
K0179.708X65	Stal	B	8	M6	23	65	9	60	19,25 PLN
K0179.710X50	Stal	B	10	M8	26	50	13	70	20,21 PLN
K0179.710X65	Stal	B	10	M8	26	65	13	70	21,00 PLN
K0179.710X80	Stal	B	10	M8	26	80	13	70	22,75 PLN
K0179.710X100	Stal	B	10	M8	26	100	13	70	24,28 PLN
K0179.712X65	Stal	B	12	M10	35	65	15	85	23,48 PLN
K0179.712X80	Stal	B	12	M10	35	80	15	85	24,66 PLN
K0179.712X100	Stal	B	12	M10	35	100	15	85	26,45 PLN
K0179.712X125	Stal	B	12	M10	35	125	15	85	29,89 PLN
K0179.714X80	Stal	B	14	M12	35	80	16	85	29,68 PLN
K0179.714X100	Stal	B	14	M12	35	100	16	85	29,95 PLN
K0179.714X125	Stal	B	14	M12	35	125	16	85	31,42 PLN
K0179.714X160	Stal	B	14	M12	35	160	16	85	33,22 PLN
K0179.1708X35	Stal nierdzewna	B	8	M6	23	35	9	60	23,54 PLN
K0179.1708X50	Stal nierdzewna	B	8	M6	23	50	9	60	24,54 PLN
K0179.1708X65	Stal nierdzewna	B	8	M6	23	65	9	60	26,13 PLN
K0179.1710X50	Stal nierdzewna	B	10	M8	26	50	13	70	28,57 PLN
K0179.1710X65	Stal nierdzewna	B	10	M8	26	65	13	70	29,26 PLN
K0179.1710X80	Stal nierdzewna	B	10	M8	26	80	13	70	34,55 PLN
K0179.1710X100	Stal nierdzewna	B	10	M8	26	100	13	70	35,60 PLN
K0179.1712X65	Stal nierdzewna	B	12	M10	35	65	15	85	33,91 PLN
K0179.1712X80	Stal nierdzewna	B	12	M10	35	80	15	85	35,71 PLN
K0179.1712X100	Stal nierdzewna	B	12	M10	35	100	15	85	37,56 PLN
K0179.1712X125	Stal nierdzewna	B	12	M10	35	125	15	85	41,06 PLN
K0179.1714X80	Stal nierdzewna	B	14	M12	35	80	16	85	43,91 PLN
K0179.1714X100	Stal nierdzewna	B	14	M12	35	100	16	85	45,66 PLN
K0179.1714X125	Stal nierdzewna	B	14	M12	35	125	16	85	46,55 PLN
K0179.1714X160	Stal nierdzewna	B	14	M12	35	160	16	85	59,04 PLN

Żerdzie uchwytu, forma C

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Forma	D	D1	D2	L	L1	L2	Cena
K0179.408X35	Stal	C	8	M6	20	35	9	31	19,41 PLN
K0179.408X50	Stal	C	8	M6	20	50	9	31	19,63 PLN
K0179.408X65	Stal	C	8	M6	20	65	9	31	19,78 PLN
K0179.410X50	Stal	C	10	M8	25	50	13	38	20,31 PLN
K0179.410X65	Stal	C	10	M8	25	65	13	38	21,10 PLN
K0179.410X80	Stal	C	10	M8	25	80	13	38	21,63 PLN
K0179.410X100	Stal	C	10	M8	25	100	13	38	23,17 PLN
K0179.412X65	Stal	C	12	M10	30	65	15	46	22,69 PLN
K0179.412X80	Stal	C	12	M10	30	80	15	46	23,38 PLN
K0179.412X100	Stal	C	12	M10	30	100	15	46	24,33 PLN
K0179.412X125	Stal	C	12	M10	30	125	15	46	28,57 PLN
K0179.414X80	Stal	C	14	M12	35	80	16	53	29,20 PLN
K0179.414X100	Stal	C	14	M12	35	100	16	53	29,30 PLN
K0179.414X125	Stal	C	14	M12	35	125	16	53	31,11 PLN
K0179.414X160	Stal	C	14	M12	35	160	16	53	31,53 PLN
K0179.1408X35	Stal nierdzewna	C	8	M6	20	35	9	31	23,28 PLN
K0179.1408X50	Stal nierdzewna	C	8	M6	20	50	9	31	24,07 PLN
K0179.1408X65	Stal nierdzewna	C	8	M6	20	65	9	31	24,70 PLN
K0179.1410X50	Stal nierdzewna	C	10	M8	25	50	13	38	25,33 PLN
K0179.1410X65	Stal nierdzewna	C	10	M8	25	65	13	38	26,35 PLN
K0179.1410X80	Stal nierdzewna	C	10	M8	25	80	13	38	27,04 PLN
K0179.1410X100	Stal nierdzewna	C	10	M8	25	100	13	38	27,72 PLN
K0179.1412X65	Stal nierdzewna	C	12	M10	30	65	15	46	28,41 PLN
K0179.1412X80	Stal nierdzewna	C	12	M10	30	80	15	46	29,57 PLN
K0179.1412X100	Stal nierdzewna	C	12	M10	30	100	15	46	31,53 PLN
K0179.1412X125	Stal nierdzewna	C	12	M10	30	125	15	46	35,87 PLN
K0179.1414X80	Stal nierdzewna	C	14	M12	35	80	16	53	43,75 PLN
K0179.1414X100	Stal nierdzewna	C	14	M12	35	100	16	53	49,89 PLN
K0179.1414X125	Stal nierdzewna	C	14	M12	35	125	16	53	53,49 PLN
K0179.1414X160	Stal nierdzewna	C	14	M12	35	160	16	53	58,56 PLN

Żerdzie uchwytu, forma E

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Wersja	Forma	D	D1	D2	L	L1	L2	Cena
K0179.608X35	Stal	E	8	M6	17	35	9	45	19,52 PLN
K0179.608X50	Stal	E	8	M6	17	50	9	45	19,52 PLN
K0179.608X65	Stal	E	8	M6	17	65	9	45	20,31 PLN
K0179.610X50	Stal	E	10	M8	23	50	13	61	21,22 PLN
K0179.610X65	Stal	E	10	M8	23	65	13	61	22,16 PLN
K0179.610X80	Stal	E	10	M8	23	80	13	61	23,91 PLN
K0179.610X100	Stal	E	10	M8	23	100	13	61	25,45 PLN
K0179.612X65	Stal	E	12	M10	29	65	15	71	24,76 PLN
K0179.612X80	Stal	E	12	M10	29	80	15	71	25,92 PLN
K0179.612X100	Stal	E	12	M10	29	100	15	71	27,77 PLN
K0179.612X125	Stal	E	12	M10	29	125	15	71	31,48 PLN
K0179.614X80	Stal	E	14	M12	29	80	16	71	31,27 PLN
K0179.614X100	Stal	E	14	M12	29	100	16	71	31,53 PLN
K0179.614X125	Stal	E	14	M12	29	125	16	71	33,06 PLN
K0179.614X160	Stal	E	14	M12	29	160	16	71	35,02 PLN
K0179.1608X35	Stal nierdzewna	E	8	M6	17	35	9	45	24,81 PLN
K0179.1608X50	Stal nierdzewna	E	8	M6	17	50	9	45	25,82 PLN
K0179.1608X65	Stal nierdzewna	E	8	M6	17	65	9	45	27,51 PLN
K0179.1610X50	Stal nierdzewna	E	10	M8	23	50	13	61	29,99 PLN
K0179.1610X65	Stal nierdzewna	E	10	M8	23	65	13	61	30,84 PLN
K0179.1610X80	Stal nierdzewna	E	10	M8	23	80	13	61	36,40 PLN
K0179.1610X100	Stal nierdzewna	E	10	M8	23	100	13	61	37,46 PLN
K0179.1612X65	Stal nierdzewna	E	12	M10	29	65	15	71	35,71 PLN
K0179.1612X80	Stal nierdzewna	E	12	M10	29	80	15	71	37,56 PLN
K0179.1612X100	Stal nierdzewna	E	12	M10	29	100	15	71	39,57 PLN
K0179.1612X125	Stal nierdzewna	E	12	M10	29	125	15	71	43,27 PLN
K0179.1614X80	Stal nierdzewna	E	14	M12	29	80	16	71	46,23 PLN
K0179.1614X100	Stal nierdzewna	E	14	M12	29	100	16	71	48,14 PLN
K0179.1614X125	Stal nierdzewna	E	14	M12	29	125	16	71	48,93 PLN
K0179.1614X160	Stal nierdzewna	E	14	M12	29	160	16	71	62,22 PLN
