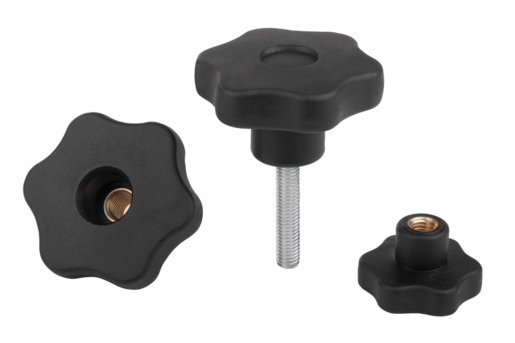

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Termoplast wzmocniony włóknem szklanym.
Tuleja gwintowana z mosiądzu.
Trzpień gwintowany ze stali.Wersja:Uchwyt czarny.
Trzpień gwintowany ocynkowany.Wskazówka dotycząca planu:

Forma D: z tuleją gwintowaną, bez pokrywy
Forma K: z tuleją gwintowaną
Forma L: z gwintem zewnętrznym

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1090 Pokrętła gwiaździste

154 kB

Rysunki (przegląd ogólny)

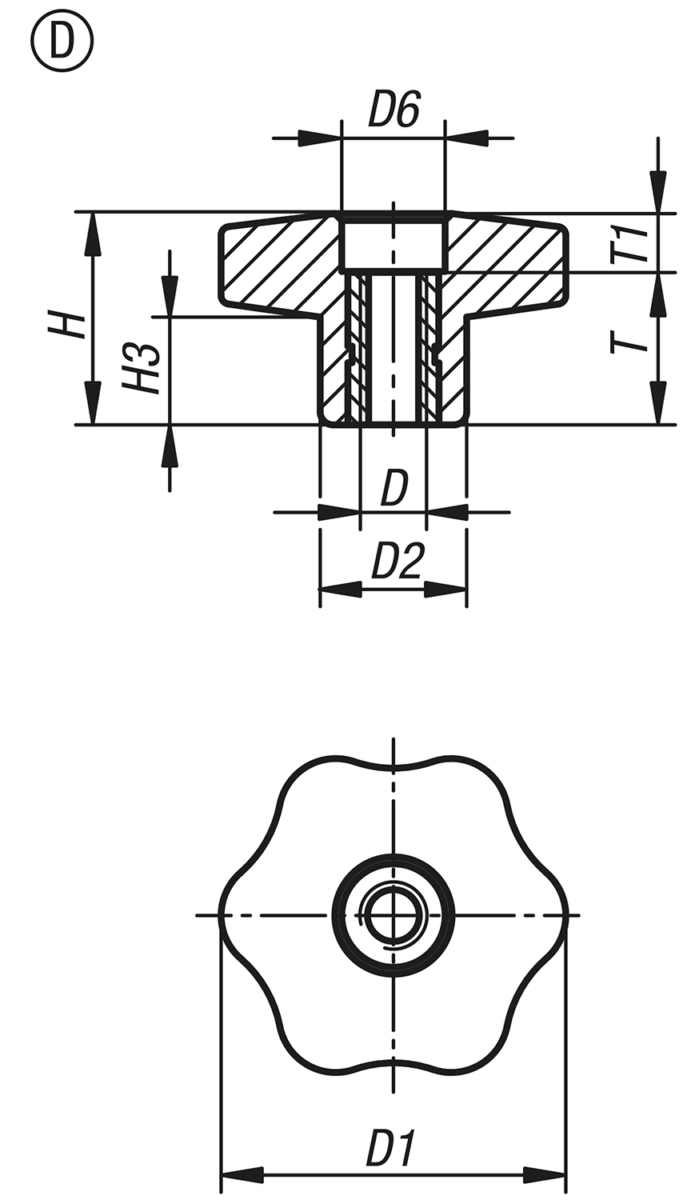

Pokrętła gwiaździste, forma D, z tuleją gwintowaną, bez pokrywy

Więcej informacji

Rysunki

Pokrętła gwiaździste, forma D, z tuleją gwintowaną, bez pokrywy

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	D6	H	H3	T	T1	Cena
K1090.53005	D	M5	30	15	11	22	11	18	4	5,63 PLN
K1090.53006	D	M6	30	15	11	22	11	18	4	5,03 PLN
K1090.53008	D	M8	30	15	11	22	11	18	4	5,18 PLN
K1090.54006	D	M6	40	17	12,5	24,5	12,5	18	6	7,79 PLN
K1090.54008	D	M8	40	17	12,5	24,5	12,5	18	6	7,84 PLN
K1090.54010	D	M10	40	17	12,5	24,5	12,5	18	6	8,56 PLN
K1090.55008	D	M8	50	20	14	29	15,5	18	11	10,00 PLN
K1090.55010	D	M10	50	20	14	29	15,5	18	11	10,66 PLN
K1090.55012	D	M12	50	20	14	29	14	18	11	11,42 PLN
K1090.56010	D	M10	60	24	16,5	34	18	18	16	11,93 PLN
K1090.56012	D	M12	60	24	16,5	34	18	18	16	12,76 PLN

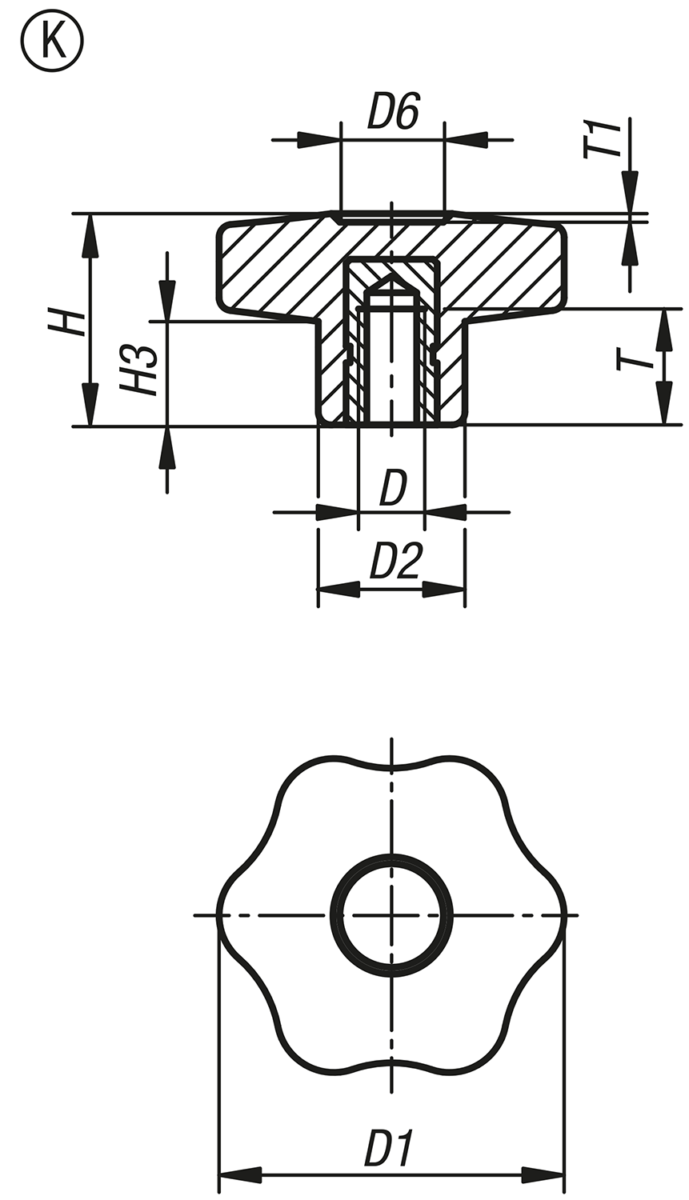

Pokrętła gwiaździste, forma K, z tuleją gwintowaną

Więcej informacji

Rysunki

Pokrętła gwiaździste, forma K, z tuleją gwintowaną

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	D6	H	H3	T	T1	Cena
K1090.23005	K	M5	30	15	9	22	11	14	1,5	4,80 PLN
K1090.23006	K	M6	30	15	9	22	11	10	1,5	5,24 PLN
K1090.24006	K	M6	40	17	12	24,5	12	16	1	7,51 PLN
K1090.24008	K	M8	40	17	12	24,5	12	14	1	7,51 PLN
K1090.24010	K	M10	40	17	12	24,5	12	14	1	7,94 PLN
K1090.25008	K	M8	50	20	14,5	29	15,5	14	1,5	8,50 PLN
K1090.25010	K	M10	50	20	14,5	29	15,5	14	1,5	9,22 PLN
K1090.25012	K	M12	50	20	14,5	29	15,5	18	1,5	11,38 PLN
K1090.26010	K	M10	60	24	18	34	18	21	1,5	12,80 PLN
K1090.26012	K	M12	60	24	18	34	18	18	1,5	13,52 PLN

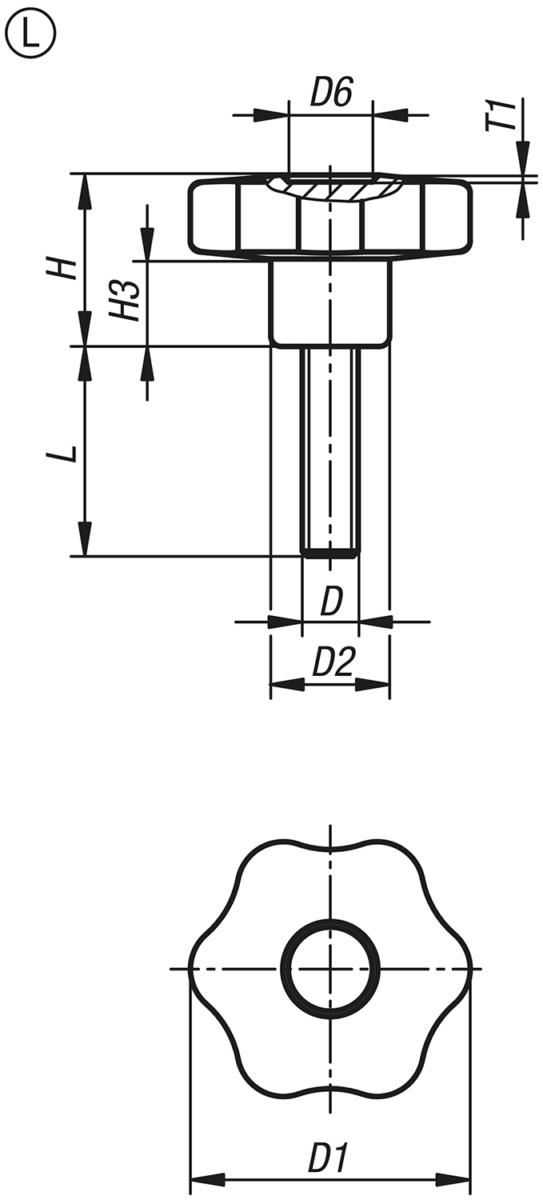

Pokrętła gwiaździste, forma L, z gwintem zewnętrznym

Więcej informacji

Rysunki

Pokrętła gwiaździste, forma L, z gwintem zewnętrznym

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	D6	H	H3	T1	L	Cena
K1090.43006X16	L	M6	30	15	9	22	11	1,5	16	5,24 PLN
K1090.43006X20	L	M6	30	15	9	22	11	1,5	20	5,63 PLN
K1090.43006X30	L	M6	30	15	9	22	11	1,5	30	5,63 PLN
K1090.43008X16	L	M8	30	15	9	22	11	1,5	16	5,35 PLN
K1090.43008X20	L	M8	30	15	9	22	11	1,5	20	5,63 PLN
K1090.43008X30	L	M8	30	15	9	22	11	1,5	30	5,96 PLN
K1090.43008X40	L	M8	30	15	9	22	11	1,5	40	6,13 PLN
K1090.44006X16	L	M6	40	17	12	24,5	12,5	1	16	6,79 PLN
K1090.44006X20	L	M6	40	17	12	24,5	12,5	1	20	6,96 PLN
K1090.44006X30	L	M6	40	17	12	24,5	12,5	1	30	7,01 PLN
K1090.44006X40	L	M6	40	17	12	24,5	12,5	1	40	7,12 PLN
K1090.44008X20	L	M8	40	17	12	24,5	12,5	1	20	7,01 PLN
K1090.44008X30	L	M8	40	17	12	24,5	12,5	1	30	7,28 PLN
K1090.44008X40	L	M8	40	17	12	24,5	12,5	1	40	7,51 PLN
K1090.44008X50	L	M8	40	17	12	24,5	12,5	1	50	7,62 PLN
K1090.45008X20	L	M8	50	20	14,5	29	15	1,5	20	8,56 PLN
K1090.45008X30	L	M8	50	20	14,5	29	15	1,5	30	8,83 PLN
K1090.45008X40	L	M8	50	20	14,5	29	15	1,5	40	8,89 PLN
K1090.45010X20	L	M10	50	20	14,5	29	15	1,5	20	9,22 PLN
K1090.45010X30	L	M10	50	20	14,5	29	15	1,5	30	9,38 PLN
K1090.45010X40	L	M10	50	20	14,5	29	15	1,5	40	9,72 PLN
K1090.45010X50	L	M10	50	20	14,5	29	15	1,5	50	10,15 PLN
K1090.46010X20	L	M10	60	24	18	34	18	1,5	20	11,93 PLN
K1090.46010X30	L	M10	60	24	18	34	18	1,5	30	12,25 PLN
K1090.46010X40	L	M10	60	24	18	34	18	1,5	40	12,42 PLN
K1090.46010X50	L	M10	60	24	18	34	18	1,5	50	12,91 PLN
K1090.46012X20	L	M12	60	24	18	34	18	1,5	20	12,08 PLN
K1090.46012X30	L	M12	60	24	18	34	18	1,5	30	12,42 PLN
K1090.46012X40	L	M12	60	24	18	34	18	1,5	40	12,53 PLN
K1090.46012X50	L	M12	60	24	18	34	18	1,5	50	13,19 PLN
