Pokrętła gwiaździste pięcioramienne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty, pokrętła
    - Pokrętła gwiaździste pięcioramienne

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

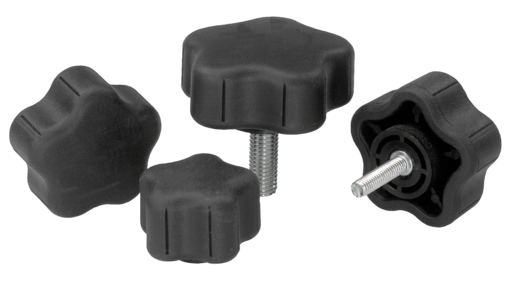

OpisOpis produktu:Naturalna pewność chwytu, dzięki doborowi materiału i kształtu, wyróżnia te pokrętła w szczególny sposób.Materiał, wersja:Korpus – twardy termoplast, czarny.
Powłoka – miękki termoplast, czarny.
Tulejka gwintowana – mosiądz
Trzpień gwintowany – stal, klasa wytrzymałości 5.8, ocynkowana.Wskazówka:Pokrętła gwiaździste pięcioramienne SYMPA TOUCH są dostarczane w 3 wielkościach z gwintem wewnętrznym lub zewnętrznym.Na zapytanie:Inne gwinty zewnętrzne, długości śrub, wykonania i kolory.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0279 Pokrętła gwiaździste pięcioramienne

169 kB

Rysunki (przegląd ogólny)

Pokrętła gwiaździste pięcioramienne z gwintem wewnętrznym

Więcej informacji

Rysunki

Pokrętła gwiaździste pięcioramienne z gwintem wewnętrznym

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	H	H1	T	Cena
K0279.4005	K	M5	40	19	27,7	4,6	12,5	7,44 PLN
K0279.4006	K	M6	40	19	27,7	4,6	12,5	7,44 PLN
K0279.4008	K	M8	40	19	27,7	4,6	12,5	7,78 PLN
K0279.4010	K	M10	40	19	27,7	4,6	12,5	7,78 PLN
K0279.5006	K	M6	50	23,5	27,7	4,6	12,5	7,92 PLN
K0279.5008	K	M8	50	23,5	27,7	4,6	12,5	8,06 PLN
K0279.5010	K	M10	50	23,5	27,7	4,6	12,5	8,16 PLN
K0279.6006	K	M6	60	31,8	27,7	4,6	12,5	9,65 PLN
K0279.6008	K	M8	60	31,8	27,7	4,6	12,5	9,84 PLN
K0279.6010	K	M10	60	31,8	27,7	4,6	12,5	9,84 PLN

Pokrętła gwiaździste pięcioramienne z gwintem zewnętrznym

Więcej informacji

Rysunki

Pokrętła gwiaździste pięcioramienne z gwintem zewnętrznym

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	H	H1	L	Cena
K0279.4006X15	L	M6	40	19	27,7	4,6	15	7,20 PLN
K0279.4006X20	L	M6	40	19	27,7	4,6	20	7,68 PLN
K0279.4006X25	L	M6	40	19	27,7	4,6	25	7,68 PLN
K0279.4006X35	L	M6	40	19	27,7	4,6	35	7,68 PLN
K0279.4008X16	L	M8	40	19	27,7	4,6	16	8,30 PLN
K0279.4008X25	L	M8	40	19	27,7	4,6	25	8,40 PLN
K0279.4008X35	L	M8	40	19	27,7	4,6	35	8,40 PLN
K0279.4010X20	L	M10	40	19	27,7	4,6	20	8,45 PLN
K0279.4010X30	L	M10	40	19	27,7	4,6	30	8,45 PLN
K0279.4010X40	L	M10	40	19	27,7	4,6	40	8,74 PLN
K0279.4010X50	L	M10	40	19	27,7	4,6	50	8,98 PLN
K0279.5006X15	L	M6	50	23,5	27,7	4,6	15	8,26 PLN
K0279.5006X20	L	M6	50	23,5	27,7	4,6	20	8,30 PLN
K0279.5006X25	L	M6	50	23,5	27,7	4,6	25	8,30 PLN
K0279.5006X35	L	M6	50	23,5	27,7	4,6	35	8,30 PLN
K0279.5008X16	L	M8	50	23,5	27,7	4,6	16	8,98 PLN
K0279.5008X25	L	M8	50	23,5	27,7	4,6	25	9,02 PLN
K0279.5008X35	L	M8	50	23,5	27,7	4,6	35	9,02 PLN
K0279.5010X30	L	M10	50	23,5	27,7	4,6	30	9,22 PLN
K0279.5010X40	L	M10	50	23,5	27,7	4,6	40	9,22 PLN
K0279.5010X50	L	M10	50	23,5	27,7	4,6	50	9,22 PLN
K0279.6006X15	L	M6	60	31,8	27,7	4,6	15	9,36 PLN
K0279.6006X20	L	M6	60	31,8	27,7	4,6	20	9,36 PLN
K0279.6006X25	L	M6	60	31,8	27,7	4,6	25	9,36 PLN
K0279.6006X35	L	M6	60	31,8	27,7	4,6	35	9,98 PLN
K0279.6008X16	L	M8	60	31,8	27,7	4,6	16	10,13 PLN
K0279.6008X25	L	M8	60	31,8	27,7	4,6	25	10,22 PLN
K0279.6008X35	L	M8	60	31,8	27,7	4,6	35	10,94 PLN
K0279.6010X20	L	M10	60	31,8	27,7	4,6	20	10,90 PLN
K0279.6010X30	L	M10	60	31,8	27,7	4,6	30	10,90 PLN
K0279.6010X40	L	M10	60	31,8	27,7	4,6	40	10,90 PLN
K0279.6010X50	L	M10	60	31,8	27,7	4,6	50	11,28 PLN
