Pokrętła krzyżowe

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty, pokrętła
    - Pokrętła krzyżowe

Opis artykułu/ilustracje produktu

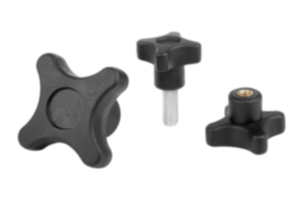

OpisMateriał:Termoplast wzmocniony włóknem szklanym.
Tuleja gwintowana z mosiądzu.
Trzpień gwintowany ze stali.Wersja:Uchwyt czarny.
Trzpień gwintowany ocynkowany.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1089 Pokrętła krzyżowe

154 kB

Rysunki (przegląd ogólny)

Pokrętła krzyżowe z gwintem wewnętrznym

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D1	D2	D5	D6	H1	H3	T	T1	Cena
K1089.23205	K	32	15	M5	11	23	12	14	1,5	3,17 PLN
K1089.23206	K	32	15	M6	11	23	12	14	1,5	3,31 PLN
K1089.24008	K	40	16	M8	13	24,5	12,5	14	1,5	3,31 PLN
K1089.25010	K	50	20	M10	14	29	15	14	2	4,56 PLN
K1089.26012	K	60	24	M12	18	34	18,5	18	2	6,77 PLN

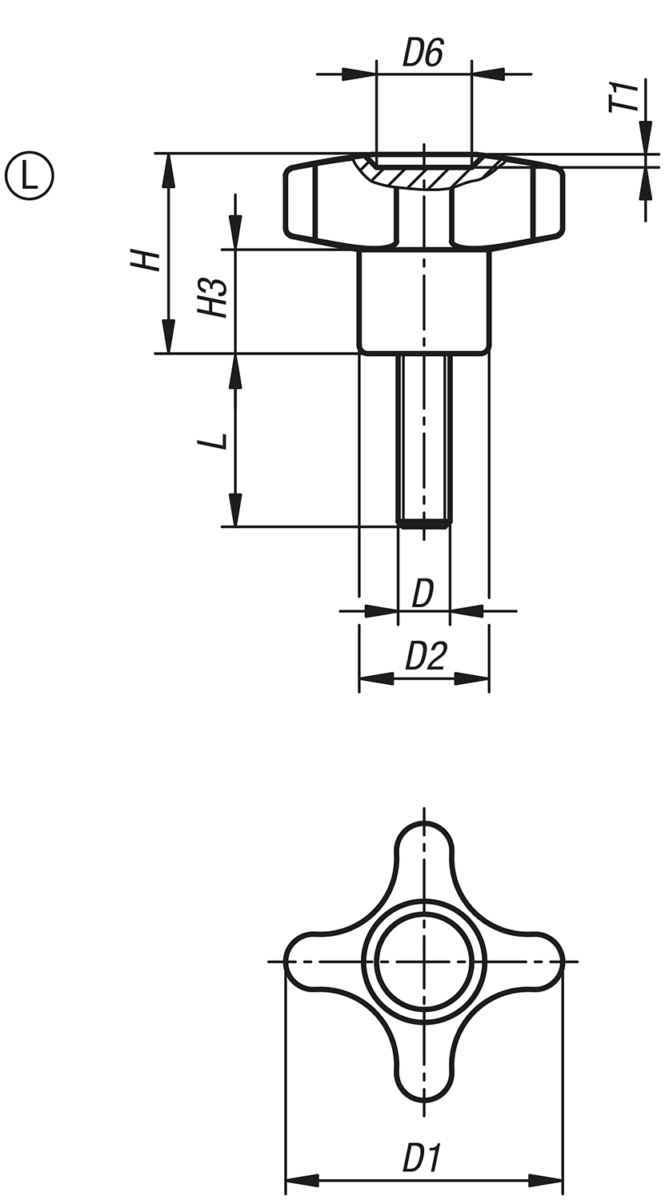

Pokrętła krzyżowe z gwintem zewnętrznym

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D1	D2	D5	D6	H1	H3	T1	L	Cena
K1089.43205X16	L	32	15	M5	11	23	11	1,5	16	2,93 PLN
K1089.43205X20	L	32	15	M5	11	23	11	1,5	20	3,36 PLN
K1089.43206X16	L	32	15	M6	11	23	11	1,5	16	3,17 PLN
K1089.43206X20	L	32	15	M6	11	23	11	1,5	20	3,26 PLN
K1089.43206X30	L	32	15	M6	11	23	11	1,5	30	3,31 PLN
K1089.43208X16	L	32	15	M8	11	23	11	1,5	16	3,31 PLN
K1089.43208X20	L	32	15	M8	11	23	11	1,5	20	3,36 PLN
K1089.43208X30	L	32	15	M8	11	23	11	1,5	30	3,55 PLN
K1089.43208X40	L	32	15	M8	11	23	11	1,5	40	3,74 PLN
K1089.44006X20	L	40	15,7	M6	12	24,5	12,5	1	20	3,36 PLN
K1089.44006X30	L	40	15,7	M6	12	24,5	12,5	1	30	3,41 PLN
K1089.44008X20	L	40	15,7	M8	12	24,5	12,5	1	20	3,50 PLN
K1089.44008X30	L	40	15,7	M8	12	24,5	12,5	1	30	3,74 PLN
K1089.44008X40	L	40	15,7	M8	12	24,5	12,5	1	40	3,84 PLN
K1089.44008X50	L	40	15,7	M8	12	24,5	12,5	1	50	3,98 PLN
K1089.45008X20	L	50	20	M8	14,5	29	15	1,5	20	4,22 PLN
K1089.45008X30	L	50	20	M8	14,5	29	15	1,5	30	4,56 PLN
K1089.45008X40	L	50	20	M8	14,5	29	15	1,5	40	4,70 PLN
K1089.45010X20	L	50	20	M10	14,5	29	15	1,5	20	4,90 PLN
K1089.45010X30	L	50	20	M10	14,5	29	15	1,5	30	5,14 PLN
K1089.45010X40	L	50	20	M10	14,5	29	15	1,5	40	5,33 PLN
K1089.45010X50	L	50	20	M10	14,5	29	15	1,5	50	5,62 PLN
K1089.46010X20	L	60	24	M10	18	34	18,5	1,5	20	4,94 PLN
K1089.46010X30	L	60	24	M10	18	34	18,5	1,5	30	5,76 PLN
K1089.46010X40	L	60	24	M10	18	34	18,5	1,5	40	5,90 PLN
K1089.46010X50	L	60	24	M10	18	34	18,5	1,5	50	6,19 PLN
K1089.46012X20	L	60	24	M12	18	34	18,5	1,5	20	8,30 PLN
K1089.46012X30	L	60	24	M12	18	34	18,5	1,5	30	8,88 PLN
K1089.46012X40	L	60	24	M12	18	34	18,5	1,5	40	8,88 PLN
K1089.46012X50	L	60	24	M12	18	34	18,5	1,5	50	9,26 PLN
