        Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i przewodowym czujnikiem stanu

Opis artykułu/ilustracje produktu

OpisOpis produktu:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji w wyniku działania sił poprzecznych.
Przykładem mogą być blokady długości i wysokości, jak również ustalanie pozycji w maszynach, urządzeniach, meblach i pojazdach specjalnych.

W przypadku trzpieni ustalających z czujnikiem stanu można elektronicznie zarejestrować stan uruchomienia i wykorzystać go do dalszego przetwarzania.
Podłączanie, np. do systemu sterowania maszyny, jest możliwe za pomocą przewodu zintegrowanego czujnika.Materiał:

Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.

Wersja nierdzewna:
Trzpień ustalający gwintowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tuleja gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.

Wersja:Wersja stalowa:
Tulejka gwintowana oksydowana.
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Tulejka gwintowana niepowlekana.
Trzpień ustalający hartowany, szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Czujnik stanu przełącza się po zablokowaniu przy odchyleniu S – 1 mm.Dane techniczne:Czujnik indukcyjny:
Obwód wyjściowy: PNP zestyk zwierny (NO)
Napięcie robocze 6 – 30 V DC
Prąd roboczy <100 mA
Zasięg 1 mm
Częstotliwość łączenia: <4000 Hz
Odporność na zwarcie: tak
Odporność na zmianę biegunów: tak
Stopień ochrony: IP 67
Podłączenie: PVC kabel 2 m
Zakres temperatur: -10°C – +70°C
Aprobaty: CE, c-UL-us, EACZastosowanie:Trzpienie ustalające z czujnikiem stanu umożliwiają zależne od uruchomienia sterowanie procesem. Poza tym otrzymuje się potwierdzenie, że trzpień ustalający znajduje się w żądanym stanie uruchomienia.Bezpieczeństwo:Trzpienie ustalające z czujnikiem stanu nie nadają się do zabezpieczania osób.Wskazówka dotycząca planu:

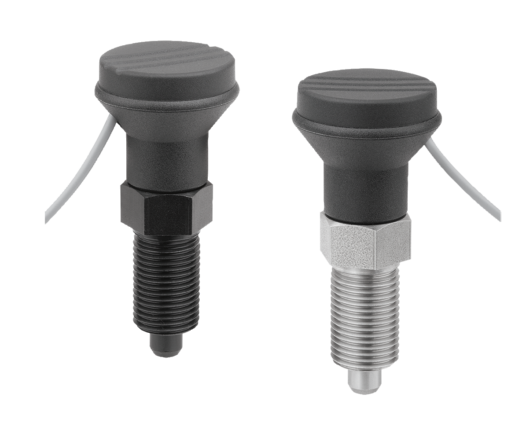

Forma A: bez kłów podpierających, bez nakrętki zabezpieczającej

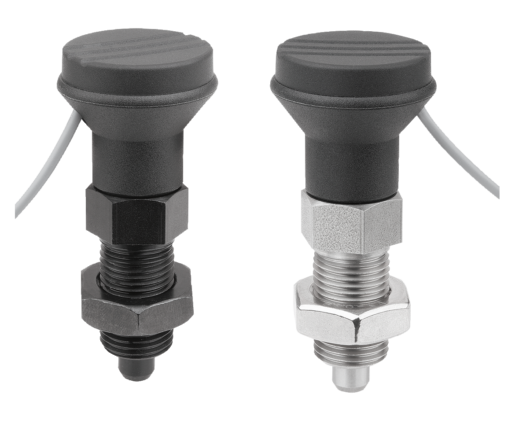

Forma B: bez kłów podpierających, z nakrętką zabezpieczającą
Forma C: z kłami podpierającymi, bez nakrętki zabezpieczającej

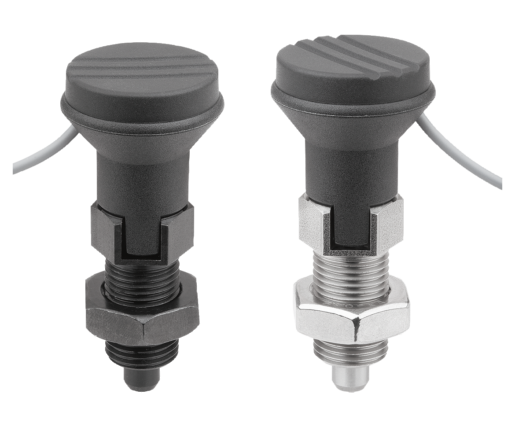

Forma D: z kłami podpierającymi, z nakrętką zabezpieczającą

P = długość kabla

BN = brązowy
BK = czarny
BU = niebieski

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1744_A Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i przewodowym czujnikiem stanu

200 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Trzpień ustalający	D	D1	D2	D3	L	L1	L2	L3	Skok S	SW1	F x 30°	P	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K1744.11051	A	stal	hartowane	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	351,50 PLN
K1744.12061	A	stal	hartowane	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	356,67 PLN
K1744.13081	A	stal	hartowane	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	361,85 PLN
K1744.14101	A	stal	hartowane	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	377,51 PLN
K1744.14121	A	stal	hartowane	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	387,86 PLN
K1744.011051	A	stal nierdzewna	hartowane	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	367,07 PLN
K1744.012061	A	stal nierdzewna	hartowane	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	372,29 PLN
K1744.013081	A	stal nierdzewna	hartowane	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	387,86 PLN
K1744.014101	A	stal nierdzewna	hartowane	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	398,30 PLN
K1744.014121	A	stal nierdzewna	hartowane	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	408,74 PLN
K1744.111051	A	stal nierdzewna	niehartowany	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	367,07 PLN
K1744.112061	A	stal nierdzewna	niehartowany	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	372,29 PLN
K1744.113081	A	stal nierdzewna	niehartowany	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	387,86 PLN
K1744.114101	A	stal nierdzewna	niehartowany	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	398,30 PLN
K1744.114121	A	stal nierdzewna	niehartowany	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	408,74 PLN
