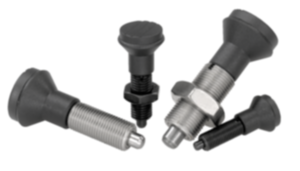

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

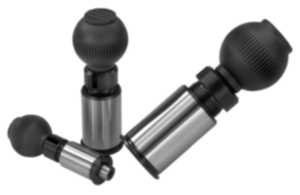

OpisMateriał:Wersja stalowa:
Tulejka gwintowana – stal 1.0718.
Trzpień ustalający – stal 1.4305.

Wersja nierdzewna:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.
Wersja:Wersja stalowa: trzpień ustalający niehartowany.Tulejka gwintowana pasywowana na niebiesko.
Trzpień ustalający niepowlekany.

Wersja nierdzewna:
trzpień ustalający niehartowany.
Części stalowe niepowlekane.
Wskazówka:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Trzpienie ustalające ze standardowym gwintem i nieszlifowanymi i niehartowanymi kołkami ustalającymi są tańszą alternatywą do istniejących trzpieni ustalających. Dla wielu zastosowań ta precyzja jest jednak wystarczająca. Mniejsza tolerancja produkcyjna sprawia, że produkty dodatkowo są bardziej niewrażliwe na błędy położenia jednoliniowego, które mogą wystąpić podczas wyrównywania trzpieni ustalających względem otworu w odpowiedniku
Podczas montażu należy uwzględnić podany maksymalny moment obrotowy dokręcenia.
Na zapytanie:Wykonania specjalne oraz gwint drobnozwojowy.Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0747 Trzpienie ustalające 174 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające

Trzpienie ustalające, forma A

Więcej informacji

Rysunki

Trzpienie ustalające, forma A

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2LL1L2L3Skok
S
SW1F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0747.01903060Astal3M61431,5125103,560,84102 13,72 PLN
K0747.01004060Astal4M61436156134616122 13,82 PLN
K0747.01105080Astal5M8144017715581,36127 15,64 PLN
K0747.01206100Astal6M101847,5208176101,881515 16,93 PLN
K0747.01308120Astal8M122561,72610238122,381920 20,10 PLN
K0747.11903060Astal nierdzewna3M61431,5125103,560,84102 15,00 PLN
K0747.11004060Astal nierdzewna4M61436156134616122 15,10 PLN
K0747.11105080Astal nierdzewna5M8144017715581,36127 17,18 PLN
K0747.11206100Astal nierdzewna6M101847,5208176101,881515 19,11 PLN
K0747.11308120Astal nierdzewna8M122561,72610238122,381920 22,77 PLN

Trzpienie ustalające, forma B

Więcej informacji

Rysunki

Trzpienie ustalające, forma B

Wybór/filtr artykułów

Nr ZamówieniaForma

Materiał
korpusu
DD1D2LL1L2L3Skok
S
SW1SW2F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0747.02903060Bstal3M61431,5125103,56100,84102 13,96 PLN
K0747.02004060Bstal4M6143615613461016122 14,11 PLN
K0747.02105080Bstal5M814401771558131,36127 16,09 PLN
K0747.02206100Bstal6M101847,520817610171,881515 17,58 PLN
K0747.02308120Bstal8M122561,7261023812192,381920 20,65 PLN
K0747.12903060Bstal nierdzewna3M61431,5125103,56100,84102 15,60 PLN
K0747.12004060Bstal nierdzewna4M6143615613461016122 15,74 PLN
K0747.12105080Bstal nierdzewna5M814401771558131,36127 17,97 PLN
K0747.12206100Bstal nierdzewna6M101847,520817610171,881515 19,50 PLN
K0747.12308120Bstal nierdzewna8M122561,7261023812192,381920 23,32 PLN

Trzpienie ustalające, forma C

Więcej informacji

Rysunki

Trzpienie ustalające, forma C

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2LL1L2L3Skok
S
SW1F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0747.03903060Cstal3M61431,5125103,560,84102 14,11 PLN
K0747.03004060Cstal4M61436156134616122 14,21 PLN
K0747.03105080Cstal5M8144017715581,36127 16,24 PLN
K0747.03206100Cstal6M101847,5208176101,881515 17,97 PLN
K0747.03308120Cstal8M122561,72610238122,381920 20,99 PLN
K0747.13903060Cstal nierdzewna3M61431,5125103,560,84102 15,70 PLN
K0747.13004060Cstal nierdzewna4M61436156134616122 15,84 PLN
K0747.13105080Cstal nierdzewna5M8144017715581,36127 18,27 PLN
K0747.13206100Cstal nierdzewna6M101847,5208176101,881515 19,86 PLN
K0747.13308120Cstal nierdzewna8M122561,72610238122,381920 24,01 PLN

Trzpienie ustalające, forma D

Więcej informacji

Rysunki

Trzpienie ustalające, forma D

Wybór/filtr artykułów

Nr ZamówieniaForma

Materiał
korpusu
DD1D2LL1L2L3Skok
S
SW1SW2F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0747.04903060Dstal3M61431,5125103,56100,84102 14,41 PLN
K0747.04004060Dstal4M6143615613461016122 14,51 PLN
K0747.04105080Dstal5M814401771558131,36127 16,53 PLN
K0747.04206100Dstal6M101847,520817610171,881515 18,57 PLN
K0747.04308120Dstal8M122561,7261023812192,381920 22,63 PLN
K0747.14903060Dstal nierdzewna3M61431,5125103,56100,84102 15,94 PLN
K0747.14004060Dstal nierdzewna4M6143615613461016122 15,99 PLN
K0747.14105080Dstal nierdzewna5M814401771558131,36127 18,81 PLN
K0747.14206100Dstal nierdzewna6M101847,520817610171,881515 20,85 PLN
K0747.14308120Dstal nierdzewna8M122561,7261023812192,381920 24,81 PLN
