K0780

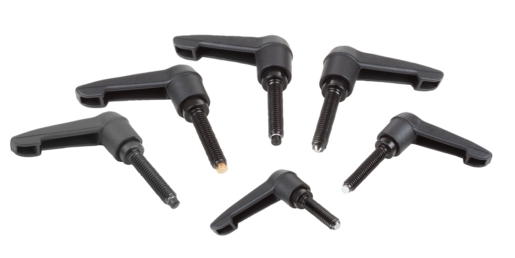

Rękojeści nastawne z elementem dociskowym

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Rękojeści i dźwignie nastawne, dźwignie mimośrodowe
    - Dźwignie zaciskowe
      - Rękojeści nastawne z elementem dociskowym

Opis artykułu/ilustracje produktu

OpisMateriał:Dźwignia z tworzywa sztucznego wzmocnionego włóknem szklanym z pierścieniem zębatym z cynkowego odlewu ciśnieniowego.
Części stalowe – klasa wytrzymałości 5.8.
Trzpień dociskowy mosiężny, stalowy lub POM.
Kulka – stal.Wersja:Części stalowe – oksydowane.Wskazówka:Różne trzpienie dociskowe są stosowane, aby uniknąć powstawania miejsc nacisku, wyrównać nierówności na elemencie współpracującym lub wzmocnić zamocowanie przedmiotu obrabianego.
Dla L ≥ 60 mm sługość gwintu wynosi 60 mm.
Na zapytanie:Inne gwinty zewnętrzne, długości śrub, kolory rękojeści nastawnych i warianty trzpieni dociskowych oraz wykonania specjalne.
Za dopłatą wymiar „H1” dostępny jest w innych długościach.Wskazówka dotycząca planu:

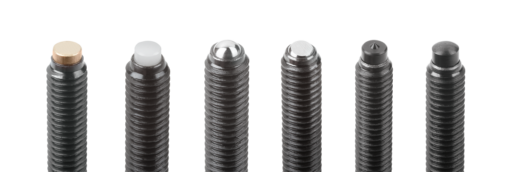

Forma A: trzpień dociskowy mosiężny
Forma B: trzpień dociskowy z POM
Forma C: z kulką
Forma D: z kulką spłaszczoną
Forma E: ze szpicem
Forma F: z końcówką nasadkową

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0780 Rękojeści nastawne z elementem dociskowym

290 kB

Rysunki (przegląd ogólny)

Rękojeści nastawne z elementem dociskowym, forma A, trzpień dociskowy mosiężny

Więcej informacji

Rysunki

Rękojeści nastawne z elementem dociskowym, forma A, trzpień dociskowy mosiężny

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	Rozmiar	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	Liczba zębów	L	Cena
K0780.11051X20	A	trzpienie mosiężne	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20	20,41 PLN
K0780.11051X30	A	trzpienie mosiężne	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30	20,41 PLN
K0780.11051X40	A	trzpienie mosiężne	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40	22,23 PLN
K0780.11051X50	A	trzpienie mosiężne	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50	22,23 PLN
K0780.11061X20	A	trzpienie mosiężne	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	20	20,41 PLN
K0780.11061X30	A	trzpienie mosiężne	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	30	20,41 PLN
K0780.11061X40	A	trzpienie mosiężne	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	40	22,23 PLN
K0780.11061X50	A	trzpienie mosiężne	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	50	22,23 PLN
K0780.12061X20	A	trzpienie mosiężne	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	23,27 PLN
K0780.12061X30	A	trzpienie mosiężne	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	23,27 PLN
K0780.12061X40	A	trzpienie mosiężne	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	25,09 PLN
K0780.12061X50	A	trzpienie mosiężne	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	25,09 PLN
K0780.12061X60	A	trzpienie mosiężne	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	25,09 PLN
K0780.12081X20	A	trzpienie mosiężne	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	23,27 PLN
K0780.12081X30	A	trzpienie mosiężne	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	23,27 PLN
K0780.12081X40	A	trzpienie mosiężne	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	25,09 PLN
K0780.12081X50	A	trzpienie mosiężne	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	25,09 PLN
K0780.12081X60	A	trzpienie mosiężne	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	25,09 PLN
K0780.12101X20	A	trzpienie mosiężne	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	23,27 PLN
K0780.12101X30	A	trzpienie mosiężne	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	23,27 PLN
K0780.12101X40	A	trzpienie mosiężne	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	25,09 PLN
K0780.12101X50	A	trzpienie mosiężne	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	25,09 PLN
K0780.12101X60	A	trzpienie mosiężne	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	25,09 PLN

Rękojeści nastawne z elementem dociskowym, forma B, trzpień dociskowy z POM

Więcej informacji

Rysunki

Rękojeści nastawne z elementem dociskowym, forma B, trzpień dociskowy z POM

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	Rozmiar	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	Liczba zębów	L	Cena
K0780.21051X20	B	trzpień z POM	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20,5	20,41 PLN
K0780.21051X30	B	trzpień z POM	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30,5	20,41 PLN
K0780.21051X40	B	trzpień z POM	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40,5	22,23 PLN
K0780.21051X50	B	trzpień z POM	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50,5	22,23 PLN
K0780.21061X20	B	trzpień z POM	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	19,8	20,41 PLN
K0780.21061X30	B	trzpień z POM	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	29,8	20,41 PLN
K0780.21061X40	B	trzpień z POM	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	39,8	22,23 PLN
K0780.21061X50	B	trzpień z POM	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	49,8	22,23 PLN
K0780.22061X20	B	trzpień z POM	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,8	23,27 PLN
K0780.22061X30	B	trzpień z POM	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,8	23,27 PLN
K0780.22061X40	B	trzpień z POM	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,8	25,09 PLN
K0780.22061X50	B	trzpień z POM	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,8	25,09 PLN
K0780.22061X60	B	trzpień z POM	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,8	25,09 PLN
K0780.22081X20	B	trzpień z POM	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,6	23,27 PLN
K0780.22081X30	B	trzpień z POM	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,6	23,27 PLN
K0780.22081X40	B	trzpień z POM	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,6	25,09 PLN
K0780.22081X50	B	trzpień z POM	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,6	25,09 PLN
K0780.22081X60	B	trzpień z POM	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,6	25,09 PLN
K0780.22101X20	B	trzpień z POM	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,9	23,27 PLN
K0780.22101X30	B	trzpień z POM	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,9	23,27 PLN
K0780.22101X40	B	trzpień z POM	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,9	25,09 PLN
K0780.22101X50	B	trzpień z POM	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,9	25,09 PLN
K0780.22101X60	B	trzpień z POM	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,9	25,09 PLN

Rękojeści nastawne z elementem dociskowym, forma C, z kulką

Więcej informacji

Rysunki

Rękojeści nastawne z elementem dociskowym, forma C, z kulką

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	Rozmiar	X	D	D1	D2	Ø kulki	H	H1	H2	H3	H4	A	A1	B	Liczba zębów	L	Cena
K0780.31051X20	C	kula ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	19,5	22,44 PLN
K0780.31051X30	C	kula ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	29,5	22,44 PLN
K0780.31051X40	C	kula ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	39,5	24,51 PLN
K0780.31051X50	C	kula ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	49,5	24,51 PLN
K0780.31061X20	C	kula ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	19,3	22,44 PLN
K0780.31061X30	C	kula ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	29,3	22,44 PLN
K0780.31061X40	C	kula ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	39,3	24,51 PLN
K0780.31061X50	C	kula ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	49,3	24,51 PLN
K0780.32061X20	C	kula ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,3	25,59 PLN
K0780.32061X30	C	kula ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,3	25,59 PLN
K0780.32061X40	C	kula ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,3	27,53 PLN
K0780.32061X50	C	kula ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,3	27,53 PLN
K0780.32061X60	C	kula ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,3	27,53 PLN
K0780.32081X20	C	kula ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,2	25,59 PLN
K0780.32081X30	C	kula ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,2	25,59 PLN
K0780.32081X40	C	kula ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,2	27,53 PLN
K0780.32081X50	C	kula ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,2	27,53 PLN
K0780.32081X60	C	kula ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,2	27,53 PLN
K0780.32101X20	C	kula ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,7	25,59 PLN
K0780.32101X30	C	kula ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,7	25,59 PLN
K0780.32101X40	C	kula ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,7	27,53 PLN
K0780.32101X50	C	kula ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,7	27,53 PLN
K0780.32101X60	C	kula ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,7	27,53 PLN

Rękojeści nastawne z elementem dociskowym, forma D, z kulką spłaszczoną

Więcej informacji

Rysunki

Rękojeści nastawne z elementem dociskowym, forma D, z kulką spłaszczoną

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	Rozmiar	X	D	D1	D2	D3	Ø kulki	H	H1	H2	H3	H4	A	A1	B	Liczba zębów	L	Cena
K0780.41051X20	D	kula ze stali	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	19,1	23,44 PLN
K0780.41051X30	D	kula ze stali	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	29,1	23,44 PLN
K0780.41051X40	D	kula ze stali	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	39,1	25,59 PLN
K0780.41051X50	D	kula ze stali	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	49,1	25,59 PLN
K0780.41061X20	D	kula ze stali	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	18,6	23,44 PLN
K0780.41061X30	D	kula ze stali	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	28,6	23,44 PLN
K0780.41061X40	D	kula ze stali	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	38,6	25,59 PLN
K0780.41061X50	D	kula ze stali	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	48,6	25,59 PLN
K0780.42061X20	D	kula ze stali	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	18,6	26,78 PLN
K0780.42061X30	D	kula ze stali	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	28,6	26,78 PLN
K0780.42061X40	D	kula ze stali	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	38,6	28,82 PLN
K0780.42061X50	D	kula ze stali	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	48,6	28,82 PLN
K0780.42061X60	D	kula ze stali	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	58,6	28,82 PLN
K0780.42081X20	D	kula ze stali	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	18,3	26,78 PLN
K0780.42081X30	D	kula ze stali	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	28,3	26,78 PLN
K0780.42081X40	D	kula ze stali	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	38,3	28,82 PLN
K0780.42081X50	D	kula ze stali	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	48,3	28,82 PLN
K0780.42081X60	D	kula ze stali	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	58,3	28,82 PLN
K0780.42101X20	D	kula ze stali	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	18,3	26,78 PLN
K0780.42101X30	D	kula ze stali	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	28,3	26,78 PLN
K0780.42101X40	D	kula ze stali	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	38,3	28,82 PLN
K0780.42101X50	D	kula ze stali	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	48,3	28,82 PLN
K0780.42101X60	D	kula ze stali	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	58,3	28,82 PLN

Rękojeści nastawne z elementem dociskowym, forma E, z ostrym końcem

Więcej informacji

Rysunki

Rękojeści nastawne z elementem dociskowym, forma E, z ostrym końcem

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	Rozmiar	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	Liczba zębów	L	L1	Cena
K0780.51051X20	E	kieł ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20	0,5	24,51 PLN
K0780.51051X30	E	kieł ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30	0,5	24,51 PLN
K0780.51051X40	E	kieł ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40	0,5	26,70 PLN
K0780.51051X50	E	kieł ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50	0,5	26,70 PLN
K0780.51061X20	E	kieł ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	20	0,8	24,51 PLN
K0780.51061X30	E	kieł ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	30	0,8	24,51 PLN
K0780.51061X40	E	kieł ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	40	0,8	26,70 PLN
K0780.51061X50	E	kieł ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	50	0,8	26,70 PLN
K0780.52061X20	E	kieł ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	0,8	27,95 PLN
K0780.52061X30	E	kieł ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	0,8	27,95 PLN
K0780.52061X40	E	kieł ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	0,8	30,10 PLN
K0780.52061X50	E	kieł ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	0,8	30,10 PLN
K0780.52061X60	E	kieł ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	0,8	30,10 PLN
K0780.52081X20	E	kieł ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	1	27,95 PLN
K0780.52081X30	E	kieł ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	1	27,95 PLN
K0780.52081X40	E	kieł ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	1	30,10 PLN
K0780.52081X50	E	kieł ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	1	30,10 PLN
K0780.52081X60	E	kieł ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	1	30,10 PLN
K0780.52101X20	E	kieł ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	1,5	27,95 PLN
K0780.52101X30	E	kieł ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	1,5	27,95 PLN
K0780.52101X40	E	kieł ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	1,5	30,10 PLN
K0780.52101X50	E	kieł ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	1,5	30,10 PLN
K0780.52101X60	E	kieł ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	1,5	30,10 PLN

Rękojeści nastawne z elementem dociskowym, forma F, z końcówką nasadkową

Więcej informacji

Rysunki

Rękojeści nastawne z elementem dociskowym, forma F, z końcówką nasadkową

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	Rozmiar	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	Liczba zębów	L	Cena
K0780.61051X20	F	zaokrąglona końcówka ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20,5	24,51 PLN
K0780.61051X30	F	zaokrąglona końcówka ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30,5	24,51 PLN
K0780.61051X40	F	zaokrąglona końcówka ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40,5	26,70 PLN
K0780.61051X50	F	zaokrąglona końcówka ze stali	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50,5	26,70 PLN
K0780.61061X20	F	zaokrąglona końcówka ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	20,8	24,51 PLN
K0780.61061X30	F	zaokrąglona końcówka ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	30,8	24,51 PLN
K0780.61061X40	F	zaokrąglona końcówka ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	40,8	26,70 PLN
K0780.61061X50	F	zaokrąglona końcówka ze stali	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	50,8	26,70 PLN
K0780.62061X20	F	zaokrąglona końcówka ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20,8	27,95 PLN
K0780.62061X30	F	zaokrąglona końcówka ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30,8	27,95 PLN
K0780.62061X40	F	zaokrąglona końcówka ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40,8	30,10 PLN
K0780.62061X50	F	zaokrąglona końcówka ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50,8	30,10 PLN
K0780.62061X60	F	zaokrąglona końcówka ze stali	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60,8	30,10 PLN
K0780.62081X20	F	zaokrąglona końcówka ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20,8	27,95 PLN
K0780.62081X30	F	zaokrąglona końcówka ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30,8	27,95 PLN
K0780.62081X40	F	zaokrąglona końcówka ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40,8	30,10 PLN
K0780.62081X50	F	zaokrąglona końcówka ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50,8	30,10 PLN
K0780.62081X60	F	zaokrąglona końcówka ze stali	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60,8	30,10 PLN
K0780.62101X20	F	zaokrąglona końcówka ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20,9	27,95 PLN
K0780.62101X30	F	zaokrąglona końcówka ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30,9	27,95 PLN
K0780.62101X40	F	zaokrąglona końcówka ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40,9	30,10 PLN
K0780.62101X50	F	zaokrąglona końcówka ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50,9	30,10 PLN
K0780.62101X60	F	zaokrąglona końcówka ze stali	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60,9	30,10 PLN
