K0363_BTrzpienie montażowe, typ B, kołnierz z tworzywa sztucznego |
powrót |
|

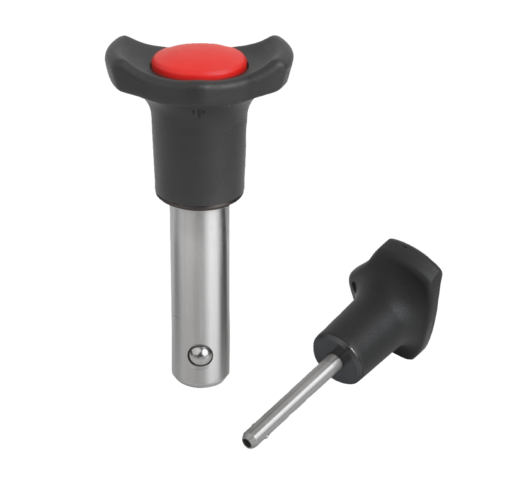

Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Uchwyt i przycisk – termoplast.
Części stalowe – nierdzewne.Wersja:Uchwyt czarny.
Przycisk – czerwony.
Części stalowe niepowlekane.Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia elementów konstrukcyjnych.
Po naciśnięciu przycisku kulki chowają się i trzpień można wcisnąć w otwory. Po zwolnieniu przycisku kulki bezpiecznie blokują połączenie.
Wytrzymałość na ścinanie podwójne (F) = S · τ aB max.
Dane dotyczące wytrzymałości na ścinanie uwzględniają teoretyczne obciążenie niszczące.
Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.
Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.
Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.Cechy:Forma B:
Sworzeń, tolerancja h9, kołnierz z tworzywa sztucznego, niska siła rozsuwania osiowegoWyposażenie:Tuleje mocujące do trzpieni montażowych K0724
Spiralny kabel zabezpieczający K0367
Linki zabezpieczające z pętlą K0367
Kółko z drutu K0367Wskazówka dotycząca planu:2) Kołnierz z tworzywa sztucznego PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Forma | D | D1 | D2 | D3 | L | L1 | L2 | L5 | Otwór
ustalający
H11 | Siła ścinania
podwójnego
maks.kN | CAD | Osp. | Cena | Zamów |
|---|
| K0363.13805015 | B | 38 | 5 | 5,5 | 16 | 15 | 5,9 | 33 | 20,9 | 5 | 15 |  |  | 60,50 PLN | | | K0363.13805020 | B | 38 | 5 | 5,5 | 16 | 20 | 5,9 | 33 | 25,9 | 5 | 15 | | | 61,06 PLN | | | K0363.13805025 | B | 38 | 5 | 5,5 | 16 | 25 | 5,9 | 33 | 30,9 | 5 | 15 | | | 61,06 PLN | | | K0363.13805030 | B | 38 | 5 | 5,5 | 16 | 30 | 5,9 | 33 | 35,9 | 5 | 15 | | | 64,42 PLN | | | K0363.13806030 | B | 38 | 6 | 6,85 | 16 | 30 | 6,8 | 33 | 36,8 | 6 | 22 | | | 64,42 PLN | | | K0363.13806040 | B | 38 | 6 | 6,85 | 16 | 40 | 6,8 | 33 | 46,8 | 6 | 22 | | | 65,30 PLN | | | K0363.13806050 | B | 38 | 6 | 6,85 | 16 | 50 | 6,8 | 33 | 56,8 | 6 | 22 | | | 65,30 PLN | | | K0363.13808030 | B | 38 | 8 | 9,5 | 16 | 30 | 7,8 | 33 | 37,8 | 8 | 38 | | | 70,66 PLN | | | K0363.13808040 | B | 38 | 8 | 9,5 | 16 | 40 | 7,8 | 33 | 47,8 | 8 | 38 | | | 71,82 PLN | | | K0363.13808050 | B | 38 | 8 | 9,5 | 16 | 50 | 7,8 | 33 | 57,8 | 8 | 38 | | | 71,82 PLN | |
