Trzpień montażowy z regulacją

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie montażowe
      - Trzpień montażowy z regulacją

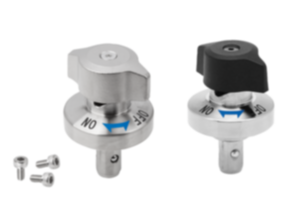

Opis artykułu/ilustracje produktu

OpisMateriał:Obudowa ze stali nierdzewnej.
Sworznie ze stali lub stali nierdzewnej.
Pokrętło z termoplastu PA (poliamid) lub stali nierdzewnej.
Kulka i sprężyna ze stali nierdzewnej.Wersja:Obudowa niepowlekana.
Trzpień ulepszany cieplnie i niklowany.
Trzpień ze stali nierdzewnej ulepszanej cieplnie.
Pokrętło wzmacniane włóknem szklanym, czarne lub niepowlekane.
Kulka ulepszana cieplnie.Wskazówka:Wymiary montażowe forma A, dla grubości płyt 6 lub 12 mm.
Wymiary montażowe forma B, dla grubości płyt do 20 mm.
Wraz ze śrubami mocującymi M2 lub M3.Uwaga:Podane siły rozsuwania obowiązują tylko w połączeniu z tuleją K1065.Wyposażenie:Tuleja montażowa K1065.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1064 Trzpień montażowy z regulacją

279 kB

Wskazówka techniczna

121 kB

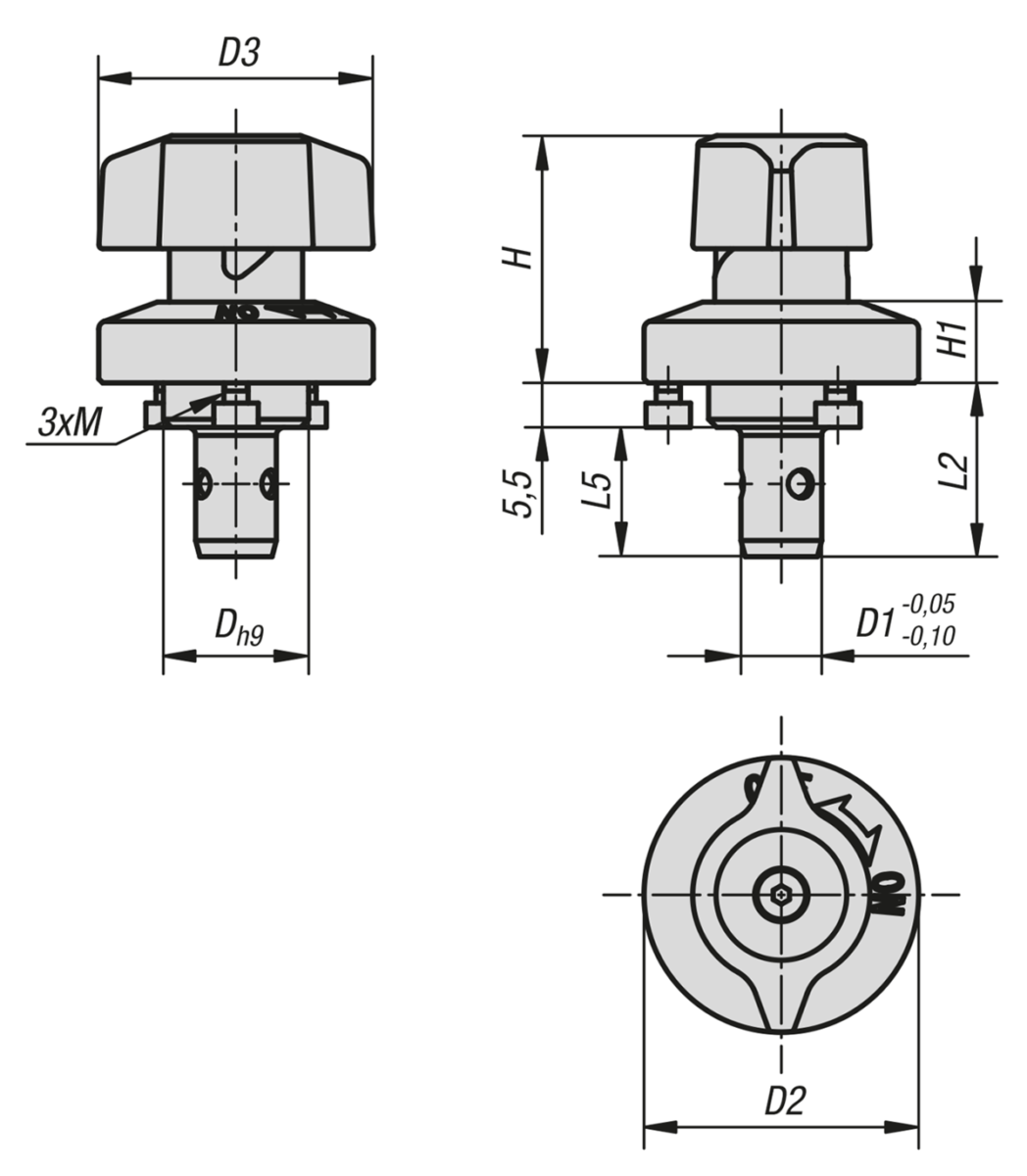

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał komponentów	Wersja 2	D	D1	D2	D3	D4	H	H1	L2	L5	M	D5	D6	D7	D8	T	T1	Siła zacisku N	Siła ścinania kN	Siła rozsuwania F kN	Odporność termiczna	Cena
K1064.620	poliamid	trzpienie stalowe	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	30	3	0,5	≤130 °C	161,40 PLN
K1064.1022	poliamid	trzpienie stalowe	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	50	9	1,5	≤130 °C	169,49 PLN
K1064.1028	poliamid	trzpienie stalowe	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	50	9	1,5	≤130 °C	169,49 PLN
K1064.1620	stal nierdzewna	sworzeń ze stali nierdzewnej	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	30	3	0,5	≤130 °C	261,80 PLN
K1064.11022	stal nierdzewna	sworzeń ze stali nierdzewnej	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	50	9	1,5	≤130 °C	273,86 PLN
K1064.11028	stal nierdzewna	sworzeń ze stali nierdzewnej	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	50	9	1,5	≤130 °C	273,86 PLN
