Materiał
Obudowa ze stali nierdzewnej.
Magnes neodymowy.
Magnes neodymowy.
Wersja
Obudowa niepowlekana.
Wyświetl więcej
Wyświetl mniej
Opis
Materiał
Obudowa ze stali nierdzewnej.
Magnes neodymowy.
Magnes neodymowy.
Wersja
Obudowa niepowlekana.
Wskazówka
Magnes w tulei przyciąga kołek (K1069) i trzyma go z podaną siłą mocującą.
Dokładność powtarzania ± 0,25 mm. Dokładność powtarzania można zwiększyć za pomocą dodatkowych kołków ustalających.
Wymiary montażowe forma A:
grubość płyt min. 6 mm.
Wymiary montażowe forma B:
grubość płyt maks. 10 mm.
Wymiary montażowe forma C:
grubość płyt >10 mm.
Wymiary montażowe forma D:
otwór nieprzelotowy.
Dokładność powtarzania ± 0,25 mm. Dokładność powtarzania można zwiększyć za pomocą dodatkowych kołków ustalających.
Wymiary montażowe forma A:
grubość płyt min. 6 mm.
Wymiary montażowe forma B:
grubość płyt maks. 10 mm.
Wymiary montażowe forma C:
grubość płyt >10 mm.
Wymiary montażowe forma D:
otwór nieprzelotowy.
Na zapytanie
Odpowiednia nakrętka.

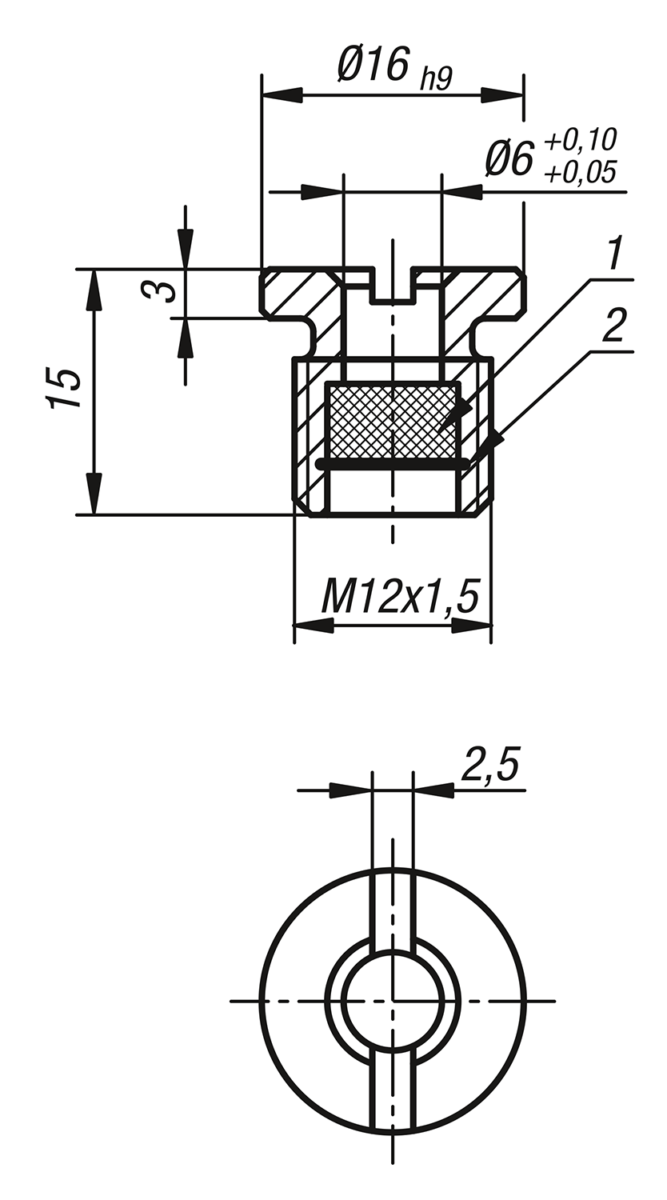

Wskazówka dotycząca planu
1) Magnes
2) Pierścień zabezpieczający
2) Pierścień zabezpieczający
Accessory
Trzpień K1069
