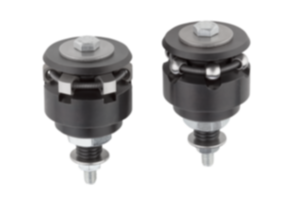

K0644Dociskacze centrujące z elementami kulowymi lub sześciokątnymi |
powrót |
|
|
OpisMateriał:Korpus 1.2842.
Kulki i sześciokąty 1.4112.
Sprężyna 1.4310.Wersja:Korpus hartowany i oksydowany. Kulki i sześciokąt hartowane i szlifowane.Dane techniczne:Dokładność powtarzania ±0,025 Koncentryczność ±0,05Zastosowanie:Nadaje się do centrycznego pozycjonowania i mocowania w otworach nieprzelotowych. Obsługa od dołu, ręczna lub automatyczna – pneumatyczna lub hydrauliczna.Zalety:- Precyzyjne samocentrowanie - Mocowanie bez skrzywienia - Duży zakres mocowania - Niewielka wysokość konstrukcyjna - Efekt dociągania w dółWskazówka dotycząca planu:Forma A: z kulką – nadaje się do mocowania w otworach, w których można zaakceptować lekkie wgniecenia. Forma B: z sześciokątem – do ścianek otworów o wrażliwych powierzchniach.
1) Pomoc montażowa: trzpień do dokładnego określenia położenia segmentów mocujących. PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Nr Zamówienia | Forma | A | D min. | D maks. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | M | SW | Ø kulki | Liczba kulek | maks. siła zacisku kN | Maks. moment dokręcania Nm | CAD | Osp. | Cena | Zamów |
---|
K0644.0101203 | A | 3,5 | 11,7 | 14,2 | M5 | 10 | 1,5 | M3 | 12,8 | 10 | 4,2 | 3 | 1,4 | 3,5 | 11 | 10 | 2 | 5,5 | 2,5 | 3 | 0,5 | 2 | | | 1 316,74 PLN | | K0644.0101503 | A | 4,5 | 14,5 | 18,5 | M6 | 12 | 2 | M3 | 17,3 | 14,5 | 9,8 | 8,6 | 2,3 | 5,5 | 14,1 | 12 | 2,5 | 5,5 | 4 | 3 | 3,5 | 2 | | | 1 396,13 PLN | | K0644.0101904 | A | 5,5 | 18,5 | 22,5 | M8 | 15 | 2,5 | M4 | 20,9 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 18,2 | 14 | 3,5 | 7 | 4 | 3 | 4 | 5 | | | 1 548,18 PLN | | K0644.0102305 | A | 7 | 22,5 | 26,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 8 | 4 | 3 | 4,5 | 10 | | | 1 721,79 PLN | | K0644.0102705 | A | 7 | 26,5 | 30,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 8 | 4 | 3 | 4,5 | 10 | | | 1 895,35 PLN | | K0644.0103106 | A | 9 | 30,5 | 38,5 | M12 | 25 | 4 | M6 | 30,3 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 21,9 | 20 | 3,5 | 10 | 8 | 3 | 4,5 | 17 | | | 2 068,98 PLN | | K0644.0103906 | A | 11 | 38,5 | 46,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 22,5 | 20 | 4,5 | 10 | 8 | 6 | 6,5 | 17 | | | 2 271,73 PLN | | K0644.0104706 | A | 11 | 46,5 | 54,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 22,5 | 20 | 6,5 | 10 | 8 | 6 | 6,5 | 17 | | | 2 835,65 PLN | | K0644.0105508 | A | 15 | 54,5 | 70,5 | M14x1,5 | 45 | 5 | M8 | 49,9 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 24,5 | 32 | 6,5 | 13 | 16 | 6 | 8 | 43 | | | 3 023,82 PLN | | K0644.0107108 | A | 17 | 70,5 | 86,5 | M16x1,5 | 60 | 5 | M8 | 55,4 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 29,4 | 20 | 6,5 | 13 | 16 | 6 | 10 | 43 | | | 3 248,06 PLN | | K0644.0108708 | A | 25 | 86,5 | 102,5 | M16x1,5 | 60 | 5 | M10 | 61,6 | 51 | 30,2 | 25,7 | 9,3 | 10 | 29,4 | 25 | 6,5 | 17 | 16 | 6 | 12,5 | 79 | | | 3 580,74 PLN | |
|
Nr Zamówienia | Forma | A | D min. | D maks. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | M | K | SW | Liczba 6-kątów | maks. siła zacisku kN | Maks. moment dokręcania Nm | CAD | Osp. | Cena | Zamów |
---|
K0644.0201503 | B | 4,5 | 14,5 | 18,5 | M6 | 12 | 2 | M3 | 17,3 | 14,5 | 9,8 | 8,6 | 1,4 | 5,5 | 14,1 | 12 | 2,5 | 4 | 5,5 | 3 | 3,5 | 2 | | | 1 634,87 PLN | | K0644.0201904 | B | 5,5 | 18,5 | 22,5 | M8 | 15 | 2,5 | M4 | 20,9 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 18,2 | 14 | 3,5 | 4 | 7 | 3 | 4 | 5 | | | 1 794,05 PLN | | K0644.0202305 | B | 7 | 22,5 | 26,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 4 | 8 | 3 | 4,5 | 10 | | | 1 982,06 PLN | | K0644.0202705 | B | 7 | 26,5 | 30,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 4 | 8 | 3 | 4,5 | 10 | | | 2 140,97 PLN | | K0644.0203106 | B | 9 | 30,5 | 38,5 | M12 | 25 | 4 | M6 | 30,3 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 21,9 | 20 | 3,5 | 8 | 10 | 6 | 4,5 | 17 | | | 2 322,25 PLN | | K0644.0203906 | B | 11 | 38,5 | 46,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 22,5 | 20 | 4,5 | 8 | 10 | 6 | 6,5 | 17 | | | 2 517,41 PLN | | K0644.0204706 | B | 11 | 46,5 | 54,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 22,5 | 20 | 6,5 | 8 | 10 | 6 | 6,5 | 17 | | | 3 219,23 PLN | | K0644.0205508 | B | 15 | 54,5 | 70,5 | M14 | 45 | 5 | M8 | 49,9 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 24,5 | 32 | 6,5 | 16 | 13 | 6 | 8 | 43 | | | 3 385,54 PLN | | K0644.0207108 | B | 17 | 70,5 | 86,5 | M16 | 60 | 5 | M8 | 55,4 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 29,4 | 20 | 6,5 | 16 | 13 | 6 | 10 | 43 | | | 3 602,33 PLN | | K0644.0208708 | B | 25 | 86,5 | 102,5 | M16 | 60 | 5 | M10 | 61,6 | 51 | 30,2 | 25,7 | 9,3 | 10 | 29,4 | 25 | 6,5 | 16 | 16 | 6 | 12,5 | 79 | | | 3 942,53 PLN | |
|
