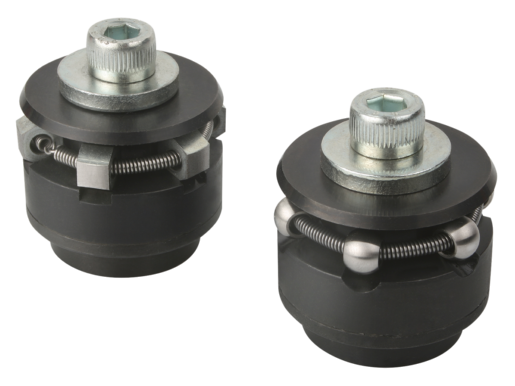

Dociskacze centrujące z elementami kulowymi lub sześciokątnymi
K0358

Dociskacze centrujące z elementami kulowymi lub sześciokątnymi

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Korpus 1.2842.
Kulki i sześciokąty 1.4112.
Sprężyna 1.4310.
Wersja:Korpus hartowany i oksydowany.
Kulki i sześciokąt hartowane i szlifowane.
Dane techniczne:Dokładność powtarzania ±0,025
Dokładność ruchu obrotowego ±0,05
Zastosowanie:Przedmioty obrabiane ustawić samocentrująco w podanych otworach od wewnątrz na zewnątrz i zamocować.Zalety:- Precyzyjne samocentrowanie
- Mocowanie bez skrzywienia
- Duży zakres mocowania
- Niewielka wysokość konstrukcyjna
Wskazówka dotycząca planu:
Forma A:
z kulką – nadaje się do mocowania w otworach, w których można zaakceptować lekkie wgniecenia.
Forma B:
z sześciokątem – do ścianek otworów o wrażliwych powierzchniach.

1) Pomoc montażowa:
trzpień do dokładnego określenia położenia segmentów mocujących.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0358 Dociskacze centrujące z elementami kulowymi lub sześciokątnymi 276 kB

Rysunki (przegląd ogólny)

Dociskacze centrujące z elementami kulowymi lub sześciokątnymi

Dociskacze centrujące z elementami kulowymi, forma A

Więcej informacji

Rysunki

Dociskacze centrujące z elementami kulowymi, forma A

Wybór/filtr artykułów

Nr ZamówieniaFormaAD maks.D
min.
D1D2D3D4HH1H2H3H4LMSWØ kulkiLiczba
kulek
maks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0358.101203A3,514,211,7M4101,54,315104,231,53,52,532,530,55 925,93 PLN
K0358.101504A4,518,514,5M41224,319,514,59,88,62,35,533433,55 984,58 PLN
K0358.101905A5,522,518,5M5152,55,323,516,511,610,42,37,53443410 1 089,97 PLN
K0358.102306A726,522,5M62036,428,819,814,2132,3645434,517 1 212,97 PLN
K0358.102706A730,526,5M62036,428,819,814,2132,364,55434,517 1 336,07 PLN
K0358.103106A938,530,5M62546,432,723,114,211,94,674,55834,517 1 459,21 PLN
K0358.103908A1146,538,5M83048,439,227,217,815,54,67,54,56866,543 1 599,79 PLN
K0358.104708A1154,546,5M83048,439,227,21815,74,67,54,56866,543 1 998,33 PLN
K0358.105510A1570,554,5M1045510,554,640,623,719,19,395,58166879 2 127,27 PLN
K0358.107112A1786,570,5M126051363,146,128,323,79,3105,51016610141 2 285,37 PLN
K0358.108712A25102,586,5M1660517735130,225,79,3105,51416612,5354 2 519,83 PLN

Dociskacze centrujące z tarczką sześciokątną, forma B

Więcej informacji

Rysunki

Dociskacze centrujące z tarczką sześciokątną, forma B

Wybór/filtr artykułów

Nr ZamówieniaFormaA

D
min.
D
maks.
D1D2D3D4HH1H2H3H4LMKSWLiczba
6-kątów
maks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0358.201504B4,514,518,5M41224,319,514,59,88,62,35,534333,55 1 148,57 PLN
K0358.201905B5,518,522,5M5152,55,323,516,511,610,42,37,53443410 1 265,83 PLN
K0358.202306B722,526,5M62036,428,819,814,2132,3644534,517 1 394,72 PLN
K0358.202706B726,530,5M62036,428,819,814,2132,364,54534,517 1 506,09 PLN
K0358.203106B930,538,5M62546,432,723,114,211,94,674,58534,517 1 634,98 PLN
K0358.203908B1138,546,5M83048,439,227,217,815,54,67,54,58666,543 1 769,80 PLN
K0358.204708B1146,554,5M83048,439,227,21815,74,67,54,58666,543 2 267,89 PLN
K0358.205510B1554,570,5M1045510,554,640,623,719,19,395,51686879 2 385,05 PLN
K0358.207112B1770,586,5M126051363,146,128,323,79,3105,51610610141 2 537,41 PLN
K0358.208712B2586,5102,5M1660517735130,225,79,3105,51614612,5354 2 777,66 PLN
