Grupy towarów

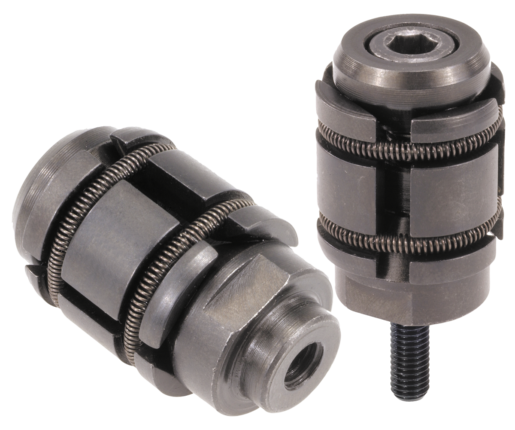

Tuleje centrujące rozprężne
K0893

Tuleje centrujące rozprężne

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus ze stali.
Tuleja ze stali utwardzonej.
Wersja:Oksydowane.Wskazówka:Dociskacz centrujący umożliwia jednoczesne centrowanie i mocowanie obrabianego detalu. Dociskacz centrujący ma duży zakres mocowania. Typoszereg produktów jest dostępny w zakresie mocowania od Ø12 do Ø30 mm. Aby zwiększyć precyzję osiowania, dociskacz centrujący można zamocować w otworze na średnicy ustalającej (D2). Dokładność centrowania wynosi +/- 0,2 mm.

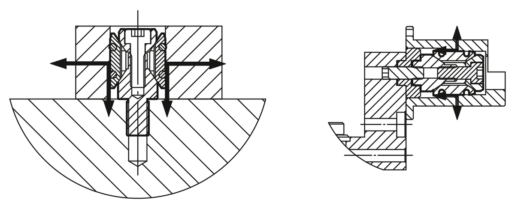

Tuleje centrujące z gwintem wewnętrznym pasują do systemów z siatką otworów M6 (patrz przykład zastosowania).
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0893 Tuleje centrujące rozprężne 327 kB

Rysunki (przegląd ogólny)

Tuleje centrujące rozprężne

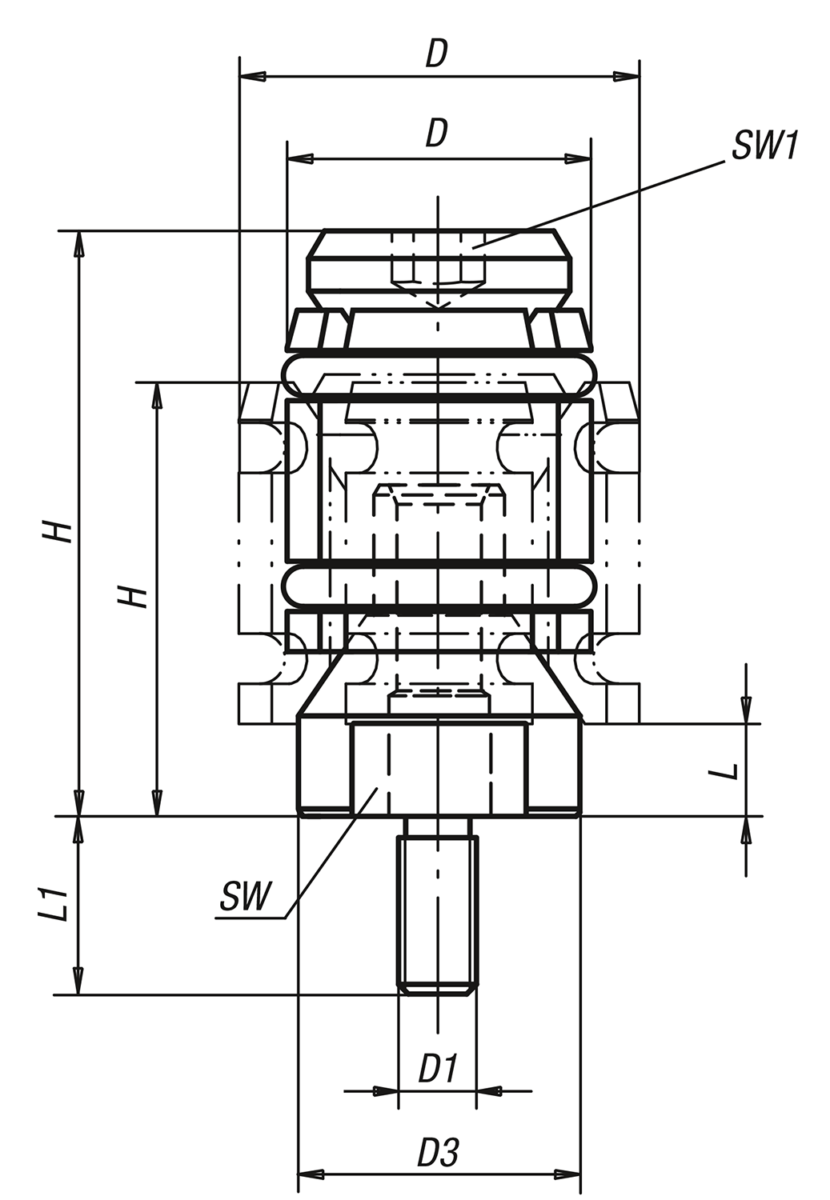

Tuleja centrująca rozprężna z gwintem zewnętrznym

Więcej informacji

Rysunki

Tuleja centrująca rozprężna z gwintem zewnętrznym

Wybór/filtr artykułów

Nr ZamówieniaRodzaj gwintuDD1L1D
min.
D3H
min.
H
maks.
L
min.
SWSW1maks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0893.061215gwint zewnętrzny15M6121211,42227,54,892,51,52,2 240,45 PLN
K0893.061219gwint zewnętrzny19M612151424,5324,81242,56 240,45 PLN
K0893.081624gwint zewnętrzny24M8161917,826354,5155410 207,86 PLN
K0893.081630gwint zewnętrzny30M81624233244,571954,510 207,86 PLN

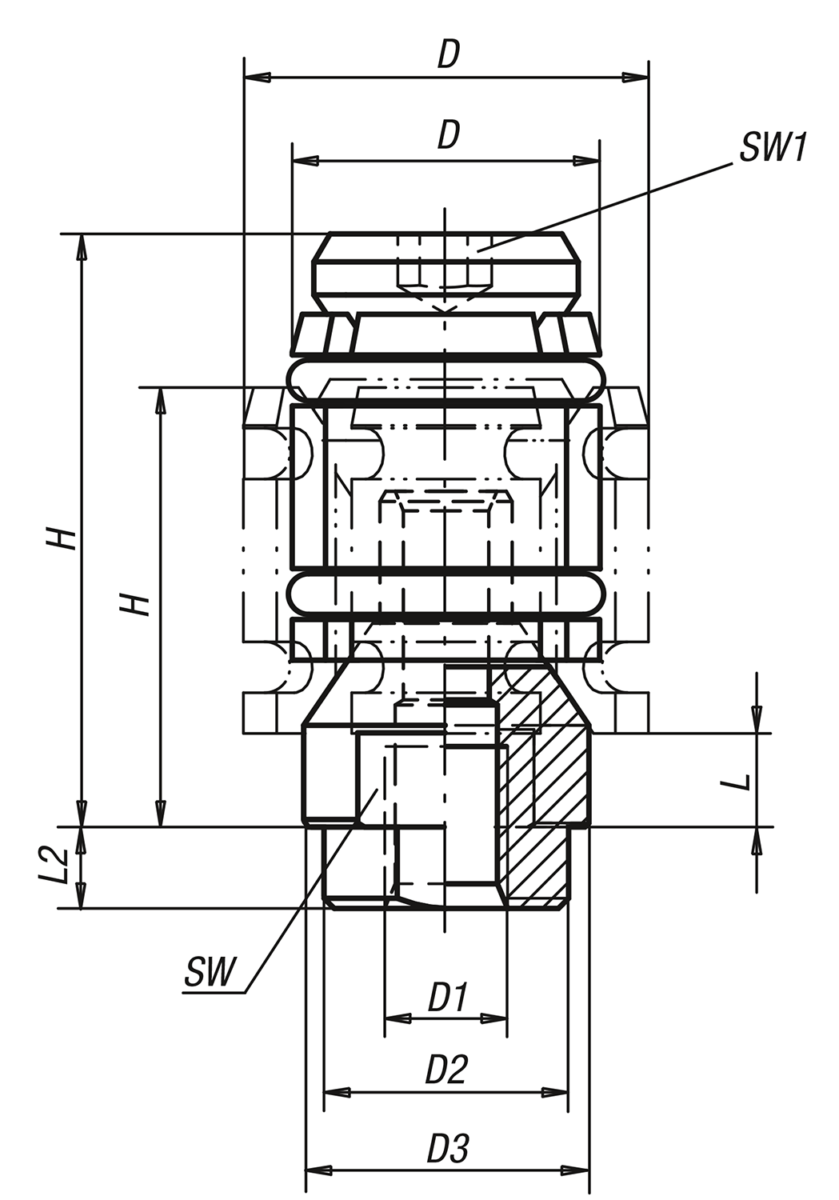

Tuleja centrująca rozprężna z gwintem wewnętrznym

Więcej informacji

Rysunki

Tuleja centrująca rozprężna z gwintem wewnętrznym

Wybór/filtr artykułów

Nr ZamówieniaRodzaj gwintuDD1L2D
min.
D2D3H
min.
H
maks.
L
min.
SWSW1maks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0893.0615gwint wewnętrzny15M64121211,42227,54,892,51,52,2 217,98 PLN
K0893.0619gwint wewnętrzny19M6415121424,5324,81242,56 217,98 PLN
K0893.0624gwint wewnętrzny24M64191217,826354,5155410 236,80 PLN
K0893.0630gwint wewnętrzny30M642412233244,571954,510 236,80 PLN
