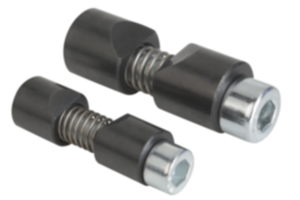

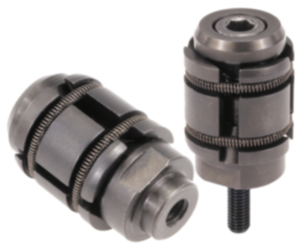

K0375Elementy mocujące do przedmiotów okrągłych |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Szczęki – stal.
Sprężyna – 1.4310.
Śruba – klasa wytrzymałości 8.8.Wersja:Szczęki oksydowane.
Śruba ocynkowana na niebiesko.Wskazówka:Elementy mocujące są prostą alternatywą dla konwencjonalnych zacisków (rowek i śruba mocująca) dla okrągłych części.
Elementy nadają się do różnych materiałów (np. metali, tworzyw sztucznych, drewna, ...).
Do poluzowania mocno zaciśniętych szczęk wystarczy jedno uderzenie w kierunku osiowym lub wyciągnięcie za pomocą dodatkowego gwintu w szczękach bądź w gnieździe sześciokątnym śruby z łbem walcowym.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia
| D
min. | D
maks. | D1 | D2 | D3 | G | G1 | H | L
maks. | L1 | SW | X | Moment
naprężania maks.
Nm | Maks. moment
dokręcania

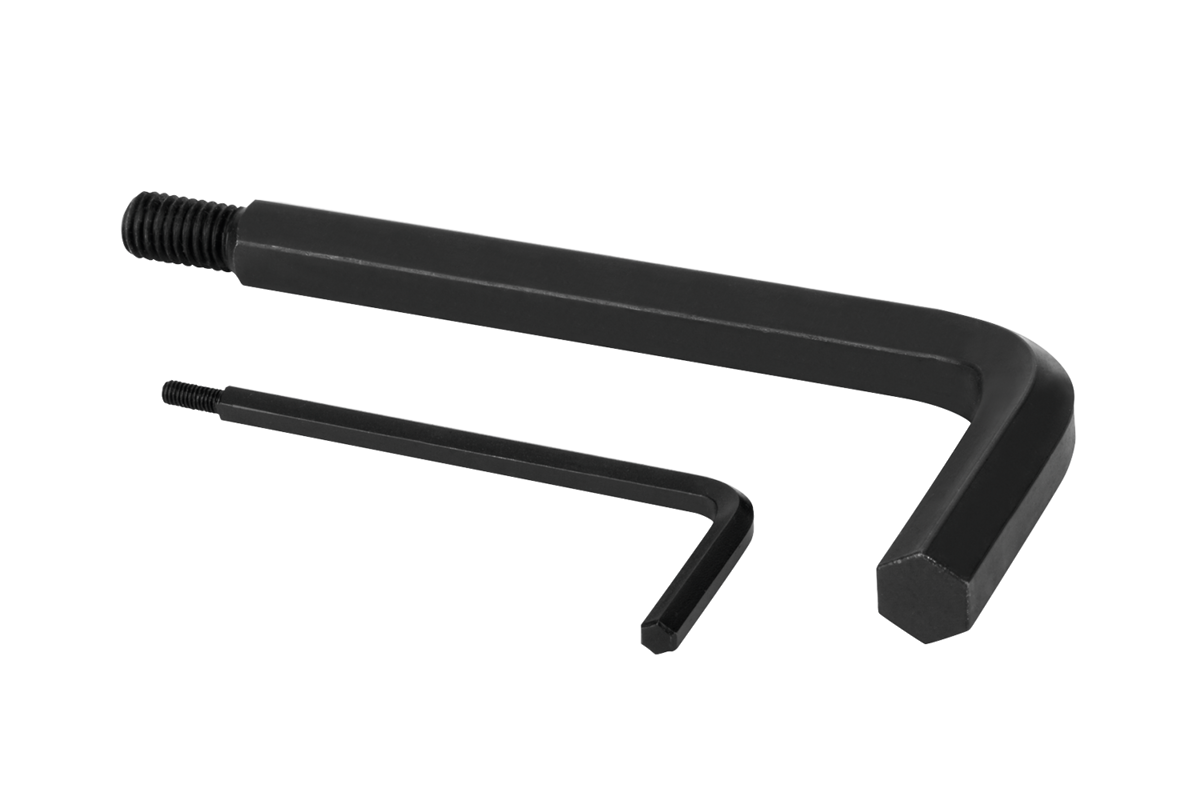

Nm | Nr zamówienia
narzędzia
montażowego | CAD | Osp. | Cena | Zamów |
|---|
| K0375.04 | 6 | 10 | 8 | 8 | M4 | M5 | M2,5 | 4 | 27 | 8 | 3 | 2,8 | max. 20 | 2,9 | K0375.904 |  |  | 104,11 PLN | | | K0375.05 | 10 | 15 | 10 | 10 | M5 | M6 | M3 | 5 | 33 | 10 | 4 | 3,3 | max. 45 | 6 | K0375.905 | | | 108,65 PLN | | | K0375.06 | 15 | 20 | 12 | 12 | M6 | M7 | M4 | 6 | 39 | 12 | 5 | 3,5 | max. 100 | 10 | K0375.906 | | | 114,69 PLN | | | K0375.08 | 20 | 30 | 16 | 16 | M8 | M10 | M5 | 8 | 46 | 16 | 6 | 4 | max. 170 | 25 | K0375.908 | | | 126,01 PLN | | | K0375.10 | 30 | 40 | 20 | 20 | M10 | M12 | M6 | 10 | 53 | 20 | 8 | 4,8 | max. 290 | 46 | K0375.910 | | | 135,75 PLN | | | K0375.12 | 40 | 60 | 25 | 25 | M12 | M14 | M8 | 12 | 70 | 25 | 10 | 5,6 | max. 450 | 82 | K0375.912 | | | 152,98 PLN | | | K0375.16 | 60 | 125 | 30 | 30 | M16 | M18 | M10 | 16 | 81 | 30 | 14 | 7,9 | max. 650 | 206 | K0375.916 | | | 173,51 PLN | |
