Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

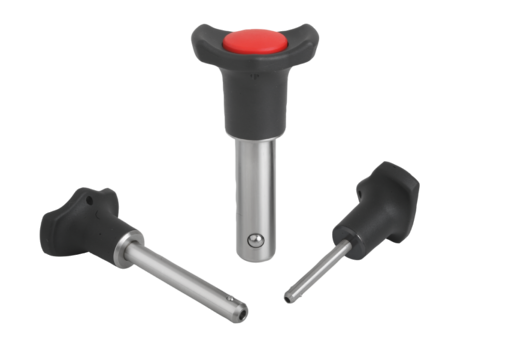

OpisMateriał:Uchwyt i przycisk – termoplast.
Części stalowe – nierdzewne.
Wersja:Uchwyt czarny.
Przycisk – czerwony.
Części stalowe niepowlekane.
Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych.
Po naciśnięciu przycisku kulki chowają się i trzpień można wcisnąć w otwory. Po zwolnieniu przycisku kulki blokują połączenie w sposób bezpieczny i nierozłączny.
Forma A jest odpowiednia do zastosowania w bardziej precyzyjnych wykonaniach.

Wytrzymałość na ścinanie podwójne (F) = S · τ aB max.

Dane dotyczące wytrzymałości na ścinanie uwzględniają teoretyczne obciążenie niszczące.
Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.

Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.

Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.
Cechy:Forma A:
Sworzeń szlifowany, kołnierz metalowy, wysoka siła rozsuwania osiowego
Forma B:
Sworzeń, tolerancja h9, kołnierz z tworzywa sztucznego, niska siła rozsuwania osiowego
Wyposażenie:Tuleje mocujące do trzpieni montażowych K0724
Spiralny kabel zabezpieczający K0367
Linki zabezpieczające z pętlą K0367
Kółko z drutu K0367
Wskazówka dotycząca planu:
1) Kołnierz metalowy
2) Kołnierz z tworzywa sztucznego
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0363 Trzpienie montażowe 189 kB

Rysunki (przegląd ogólny)

Trzpienie montażowe

Trzpienie montażowe, forma A, kołnierz metalowy

Więcej informacji

Rysunki

Trzpienie montażowe, forma A, kołnierz metalowy

Wybór/filtr artykułów

Nr ZamówieniaFormaDD1D2D3LL1L2L5Otwór
ustalający
H11
Siła ścinania
podwójnego
maks.kN
CADOsp.CenaZamów
K0363.3805010A3855,51610632,516515  66,42 PLN
K0363.3805015A3855,51615632,521515  66,42 PLN
K0363.3805020A3855,51620632,526515  66,96 PLN
K0363.3805025A3855,51625632,531515  66,96 PLN
K0363.3805030A3855,51630632,536515  70,69 PLN
K0363.3806010A3866,851610732,517622  66,42 PLN
K0363.3806015A3866,851615732,522622  66,42 PLN
K0363.3806020A3866,851620732,527622  66,96 PLN
K0363.3806025A3866,851625732,532622  66,96 PLN
K0363.3806030A3866,851630732,537622  70,69 PLN
K0363.3806035A3866,851635732,542622  70,69 PLN
K0363.3806040A3866,851640732,547622  71,66 PLN
K0363.3806045A3866,851645732,552622  71,66 PLN
K0363.3806050A3866,851650732,557622  71,66 PLN
K0363.3808020A3889,51620832,528838  72,64 PLN
K0363.3808025A3889,51625832,533838  72,64 PLN
K0363.3808030A3889,51630832,538838  77,60 PLN
K0363.3808035A3889,51635832,543838  77,60 PLN
K0363.3808040A3889,51640832,548838  78,79 PLN
K0363.3808045A3889,51645832,553838  78,79 PLN
K0363.3808050A3889,51650832,558838  78,79 PLN
K0363.4710020A4710122320940291060  112,60 PLN
K0363.4710025A4710122325940341060  112,60 PLN
K0363.4710030A4710122330940391060  118,43 PLN
K0363.4710035A4710122335940441060  118,43 PLN
K0363.4710040A4710122340940491060  118,43 PLN
K0363.4710045A4710122345940541060  119,45 PLN
K0363.4710050A4710122350940591060  119,45 PLN
K0363.4710060A4710122360940691060  124,15 PLN
K0363.4712025A471214,523251040351286  116,05 PLN
K0363.4712030A471214,523301040401286  121,88 PLN
K0363.4712035A471214,523351040451286  121,88 PLN
K0363.4712040A471214,523401040501286  121,88 PLN
K0363.4712045A471214,523451040551286  121,88 PLN
K0363.4712050A471214,523501040601286  121,88 PLN
K0363.4712060A471214,523601040701286  127,55 PLN
K0363.4712070A471214,523701040801286  133,33 PLN
K0363.4712080A471214,523801040901286  133,33 PLN
K0363.4716030A471619233013404316153  207,20 PLN
K0363.4716035A471619233513404816153  207,20 PLN
K0363.4716040A471619234013405316153  207,20 PLN
K0363.4716045A471619234513405816153  207,74 PLN
K0363.4716050A471619235013406316153  207,74 PLN
K0363.4716060A471619236013407316153  222,26 PLN
K0363.4716070A471619237013408316153  222,26 PLN
K0363.4716080A471619238013409316153  236,58 PLN

Trzpienie montażowe, typ B, kołnierz z tworzywa sztucznego

Więcej informacji

Rysunki

Trzpienie montażowe, typ B, kołnierz z tworzywa sztucznego

Wybór/filtr artykułów

Nr ZamówieniaFormaDD1D2D3LL1L2L5Otwór
ustalający
H11
Siła ścinania
podwójnego
maks.kN
CADOsp.CenaZamów
K0363.13805015B3855,516155,93320,9515  54,92 PLN
K0363.13805020B3855,516205,93325,9515  55,40 PLN
K0363.13805025B3855,516255,93330,9515  55,40 PLN
K0363.13805030B3855,516305,93335,9515  58,49 PLN
K0363.13806030B3866,8516306,83336,8622  58,49 PLN
K0363.13806040B3866,8516406,83346,8622  59,24 PLN
K0363.13806050B3866,8516506,83356,8622  59,24 PLN
K0363.13808030B3889,516307,83337,8838  64,10 PLN
K0363.13808040B3889,516407,83347,8838  65,18 PLN
K0363.13808050B3889,516507,83357,8838  65,18 PLN
