K0291

Podstawki wahliwe nastawne uszczelnione pierścieniem „O”, z...

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy podporowe, ustalające i pozycjonujące
    - Podstawki wahliwe, śruby dociskowe
      - Podstawki wahliwe nastawne uszczelnione pierścieniem „O”, z wymiennymi wstawkami i gniazdem sześciokątnym

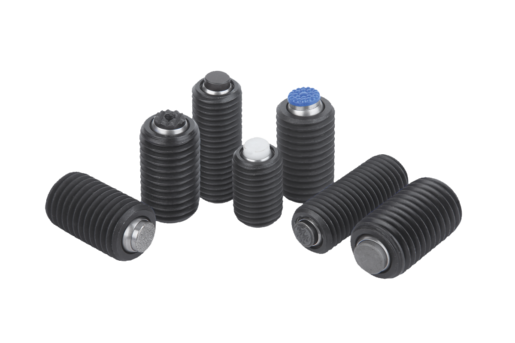

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus: stal ulepszona cieplnie.
Kulka: stal nierdzewna i kwasoodporna.

Wstawka:
Forma C, F, M – stal narzędziowa.
Forma K – POM.
Forma E – stal nierdzewna.
Forma O – stal nierdzewna z diamentową powierzchnią.
Forma P – stal nierdzewna z poliuretanową powierzchnią.Wersja:Korpus ulepszony cieplnie i oksydowany.
Kulka hartowana, niepowlekana.
Wstawka:
Forma C, F – hartowana i oksydowana.
Forma M – z czołem z węglika spiekanego, w kratkę, oksydowana.
Forma K – kolor biały.
Forma E – hartowana, niepowlekana.
Forma O – powierzchnia diamentowa odpowiadająca ziarnistości szlifierskiej 100.
Forma P – powierzchnia poliuretanowa o twardości 60° Shore’a. Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych.
Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.
Kulkę można wypchnąć z korpusu lekko naciskając na śrubę.

Kulka zabezpieczona przed przekręceniem.Zalety:Oszczędność kosztów dzięki wymiennym wstawkom.
Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0291 Podstawki wahliwe nastawneuszczelnione pierścieniem „O”, z wymiennymi wstawkami i gniazdem sześciokątnym

207 kB

Rysunki (przegląd ogólny)

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ C, wstawka stalowa spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ C, wstawka stalowa spłaszczona, gładka

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki stalowej	Cena
K0291.120X030	C	30	M20	10	4	10	10	13	37	K0385.10108	333,74 PLN
K0291.120X050	C	50	M20	10	4	10	10	13	37	K0385.10108	338,96 PLN
K0291.120X070	C	70	M20	10	4	10	10	13	37	K0385.10108	352,73 PLN
K0291.124X040	C	40	M24	12	4	10	10	15	55	K0385.12108	411,93 PLN
K0291.124X080	C	80	M24	12	4	10	10	15	55	K0385.12108	437,60 PLN

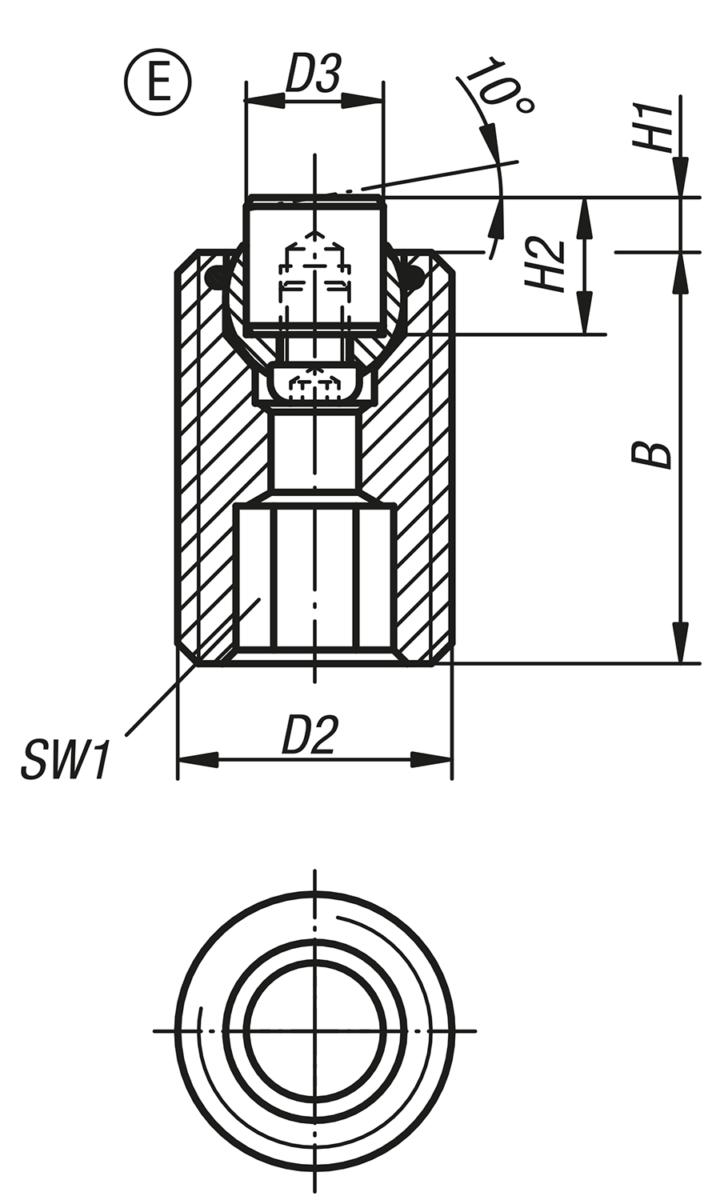

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ E, wstawka ze stali nierdzewnej spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ E, wstawka ze stali nierdzewnej spłaszczona, gładka

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr Zamówienia dla wkładu ze stali nierdzewnej	Cena
K0291.220X030	E	30	M20	10	4	10	10	13	37	K0385.10102	331,15 PLN
K0291.220X050	E	50	M20	10	4	10	10	13	37	K0385.10102	335,65 PLN
K0291.220X070	E	70	M20	10	4	10	10	13	37	K0385.10102	358,37 PLN
K0291.224X040	E	40	M24	12	4	10	10	15	55	K0385.12102	418,55 PLN
K0291.224X080	E	80	M24	12	4	10	10	15	55	K0385.12102	444,28 PLN

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ F, wstawka spłaszczona ryflowana

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ F, wstawka spłaszczona ryflowana

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki	Cena
K0291.320X030	F	30	M20	10	4	10	10	13	37	K0385.1010	379,22 PLN
K0291.320X050	F	50	M20	10	4	10	10	13	37	K0385.1010	384,35 PLN
K0291.320X070	F	70	M20	10	4	10	10	13	37	K0385.1010	398,06 PLN
K0291.324X040	F	40	M24	12	4	10	10	15	55	K0385.1210	456,80 PLN
K0291.324X080	F	80	M24	12	4	10	10	15	55	K0385.1210	482,62 PLN

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ K, wstawka z POM spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ K, wstawka z POM spłaszczona, gładka

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki z POM	Cena
K0291.720X030	K	30	M20	10	4	10	10	13	4	K0385.10109	331,51 PLN
K0291.720X050	K	50	M20	10	4	10	10	13	4	K0385.10109	336,64 PLN
K0291.720X070	K	70	M20	10	4	10	10	13	4	K0385.10109	350,41 PLN
K0291.724X040	K	40	M24	12	4	10	10	15	7	K0385.12109	409,81 PLN
K0291.724X080	K	80	M24	12	4	10	10	15	7	K0385.12109	435,63 PLN

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ M, wstawka spłaszczona, rowkowana, z węglika spiekanego

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ M, wstawka spłaszczona, rowkowana, z węglika spiekanego

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	D4	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki	Cena
K0291.920X030	M	30	M20	10	7,9	4	10	10	13	37	K0385.10107	380,42 PLN
K0291.920X050	M	50	M20	10	7,9	4	10	10	13	37	K0385.10107	385,43 PLN
K0291.920X070	M	70	M20	10	7,9	4	10	10	13	37	K0385.10107	399,30 PLN
K0291.924X040	M	40	M24	12	9,5	4	10	10	15	55	K0385.12107	457,68 PLN
K0291.924X080	M	80	M24	12	9,5	4	10	10	15	55	K0385.12107	483,55 PLN

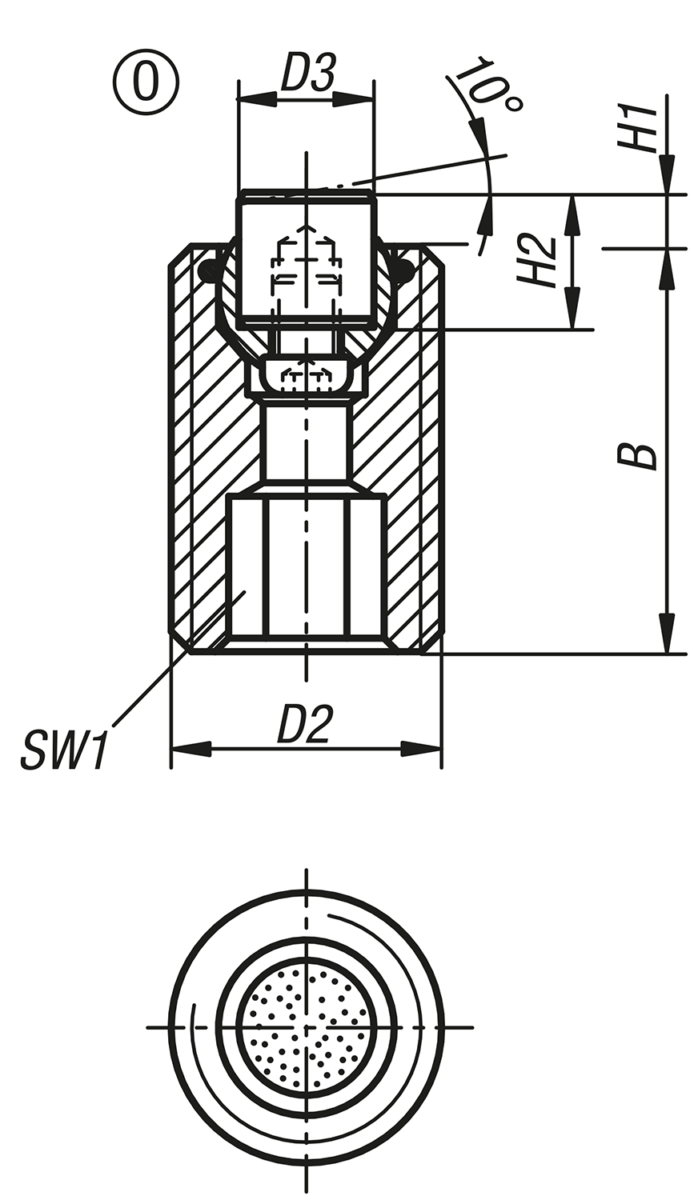

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ O, wstawka ze stali nierdzewnej z powierzchnią diamentową

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ O, wstawka ze stali nierdzewnej z powierzchnią diamentową

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr Zamówienia dla wstawki ze stali nierdzewnej z powierzchnią diamentową	Cena
K0291.520X030	O	30	M20	10	4	10	10	13	37	K0385.10105	346,37 PLN
K0291.520X050	O	50	M20	10	4	10	10	13	37	K0385.10105	351,07 PLN
K0291.520X070	O	70	M20	10	4	10	10	13	37	K0385.10105	373,59 PLN
K0291.524X040	O	40	M24	12	4	10	10	15	55	K0385.12105	439,42 PLN
K0291.524X080	O	80	M24	12	4	10	10	15	55	K0385.12105	465,03 PLN

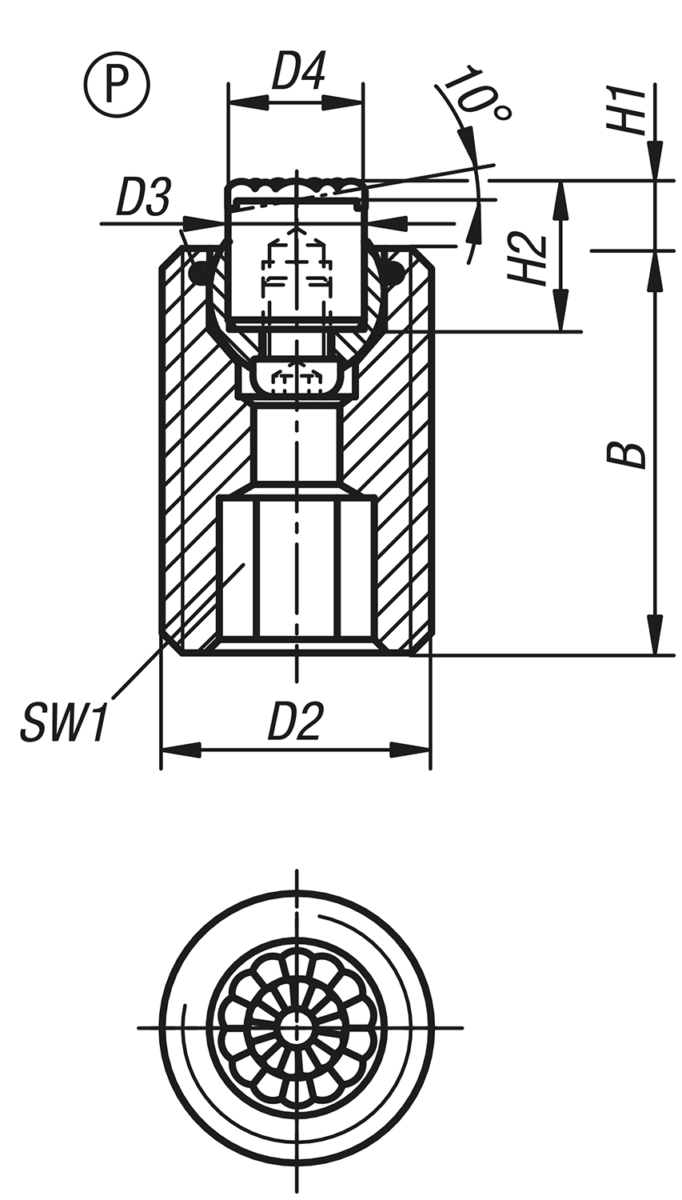

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ P, wstawka ze stali nierdzewnej z powierzchnią poliuretanową

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ P, wstawka ze stali nierdzewnej z powierzchnią poliuretanową

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	D4	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr Zamówienia dla wstawki ze stali nierdzewnej z powierzchnią poliuretanową	Cena
K0291.620X030	P	30	M20	10	10	6	12	10	13	37	K0385.10126	345,28 PLN
K0291.620X050	P	50	M20	10	10	6	12	10	13	37	K0385.10126	349,73 PLN
K0291.620X070	P	70	M20	10	10	6	12	10	13	37	K0385.10126	372,50 PLN
K0291.624X040	P	40	M24	12	13	6	12	10	15	55	K0385.12126	435,48 PLN
K0291.624X080	P	80	M24	12	13	6	12	10	15	55	K0385.12126	461,15 PLN
