Opis artykułu/ilustracje produktu

OpisMateriał:Tuleja, trzpień dociskowy i sprężyna, stalowe.
Indukcyjny czujnik zbliżeniowy.Wersja:oksydowana. Trzpień dociskowy hartowany.Wskazówka:Wbudowany wyłącznik krańcowy wyzwala elektryczny sygnał sterujący.
napięcie: U = 10 – 30 V DC
natężenie: I maks. = 200 mA
zakres temperatury: -25 °C – +70 °C

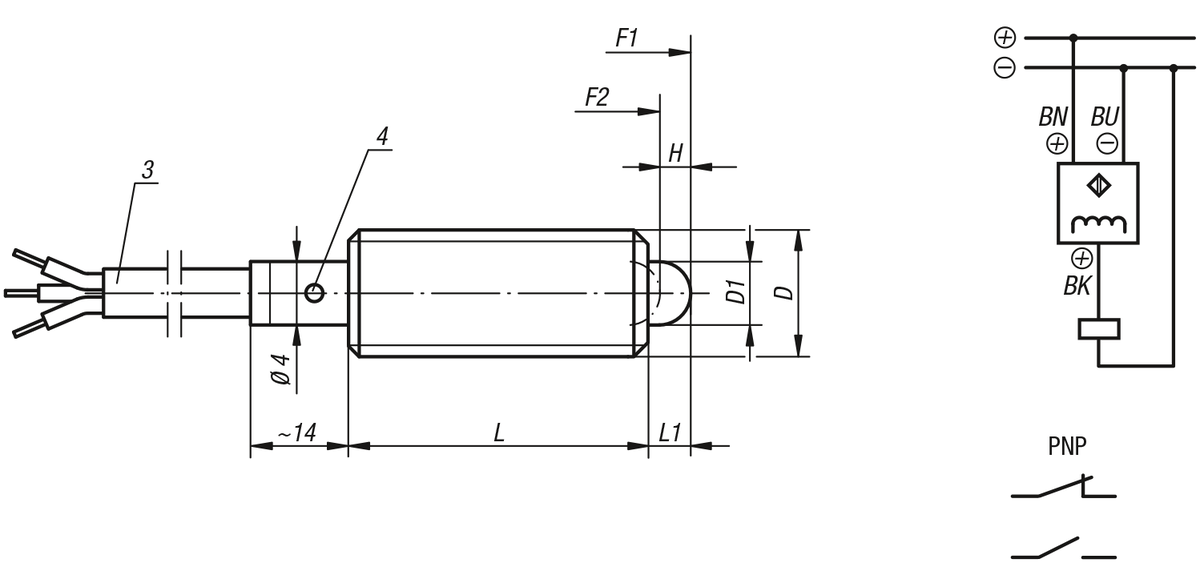

klasa zabezpieczenia : IP 67Bezpieczeństwo:Zatrzaski trzpieniowe z czujnikiem położenia krańcowego nie nadają się do stosowania jako zabezpieczenie osób.Wskazówka dotycząca planu:

3) Kabel Ø 3,5 mm; długość ok. 2 m
4) Wskaźnik LED

BN = brązowy
BK = czarny
BU = niebieski

Przykład zastosowania odczytu pozycji:
Poz. 1: suwak zablokowany
Poz. 2: suwak odblokowany

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0656 Zatrzaski trzpieniowe z czujnikiem położenia krańcowego

156 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Wersja 2	D	D1	H	L	L1	Styk o skoku H1	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0656.5061	zestyk rozwierny	M6	2,7	2	27	3	1,2 - 1,6	7	20	263,82 PLN
K0656.5081	zestyk rozwierny	M8	4	2	29	3	1,2 - 1,8	15	30	266,67 PLN
K0656.5101	zestyk rozwierny	M10	4,5	3	36	4	2,2 - 2,8	26	44	280,17 PLN
K0656.5062	zamykacz	M6	2,7	2	27	3	1,2 - 1,6	7	20	263,82 PLN
K0656.5082	zamykacz	M8	4	2	29	3	1,2 - 1,8	15	30	266,67 PLN
K0656.5102	zamykacz	M10	4,5	3	36	4	2,2 - 2,8	26	44	280,17 PLN
