Zapięcia regulowane z ruchomym hakiem naprężającym
K0050

Zapięcia regulowane z ruchomym hakiem naprężającym

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal lub stal nierdzewna 1.4301.Wersja:ocynkowane i pasywowane na niebiesko.
Stal nierdzewna z połyskiem.
Wskazówka:Regulowane zapięcia mocujące stanowią bezpieczny system zamykający do zastosowań w przemyśle. Po przekroczeniu punktu martwego są one odporne na wibracje. Celem wyrównania tolerancji zapięcie posiada ruchomo osadzony hak mocujący.

Poprzez naciągnięcie uchwytu po zaczepieniu haka dociskowego można dociągnąć łączone części nawet o 15 mm. Celem wyrównania tolerancji lub wytworzenia odpowiedniego naprężenia możliwa jest regulacja haka mocującego przy użyciu trzpienia (M6).

Zapięcia mocujące mogą zostać przykręcone bądź przynitowane. Do mocowania komponentów zalecamy śruby z łbem stożkowym.

Hak dociskowy należy zamówić osobno.

Siła zatrzymująca F1 odnosi się do zapięcia mocującego, nie do haka dociskowego.
Na zapytanie:Dostawa z zabezpieczeniem przed zerwaniem.Użycie:Do mocowania komponentów zalecamy śruby z łbem stożkowym.Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0050 Zapięcia regulowane z ruchomym hakiem naprężającym 200 kB

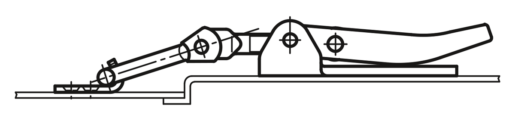

Rysunki (przegląd ogólny)

Zapięcia regulowane z ruchomym hakiem naprężającym

Zapięcia regulowane z ruchomym hakiem naprężającym, forma A

Więcej informacji

Rysunki

Zapięcia regulowane z ruchomym hakiem naprężającym, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0050.1421121StalA1000 18,91 PLN
K0050.1421122Stal nierdzewnaA1000 36,19 PLN

Zaczep, forma A

Więcej informacji

Rysunki

Zaczep, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaCADOsp.CenaZamów
K0050.9135211StalA 1,34 PLN
K0050.9135212Stal nierdzewnaA 3,02 PLN
