        Rękojeści nastawne z gwintem wewnętrznym, 20 stopni

Opis artykułu/ilustracje produktu

OpisMateriał:Części stalowe – klasa wytrzymałości 5.8.
Uchwyt kulisty – tworzywo sztuczne, czarne.Wersja:Oksydowane.Wskazówka:Dźwignie nastawne stosuje się do prostych zadań mocowania wzgl. przełączania.
W tym celu konieczna jest dostateczna przestrzeń, aby wykonać obrót dźwignią nastawną o 360°.Na zapytanie:Inne gwinty wewnętrzne, pasowane i wykonania specjalne.
Wymiar „A” – inna długość za dopłatą.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0176_IG Rękojeści nastawne z gwintem wewnętrznym

140 kB

Arkusz danych K0176_IG20 Rękojeści nastawne z gwintem wewnętrznym, 20 stopni

140 kB

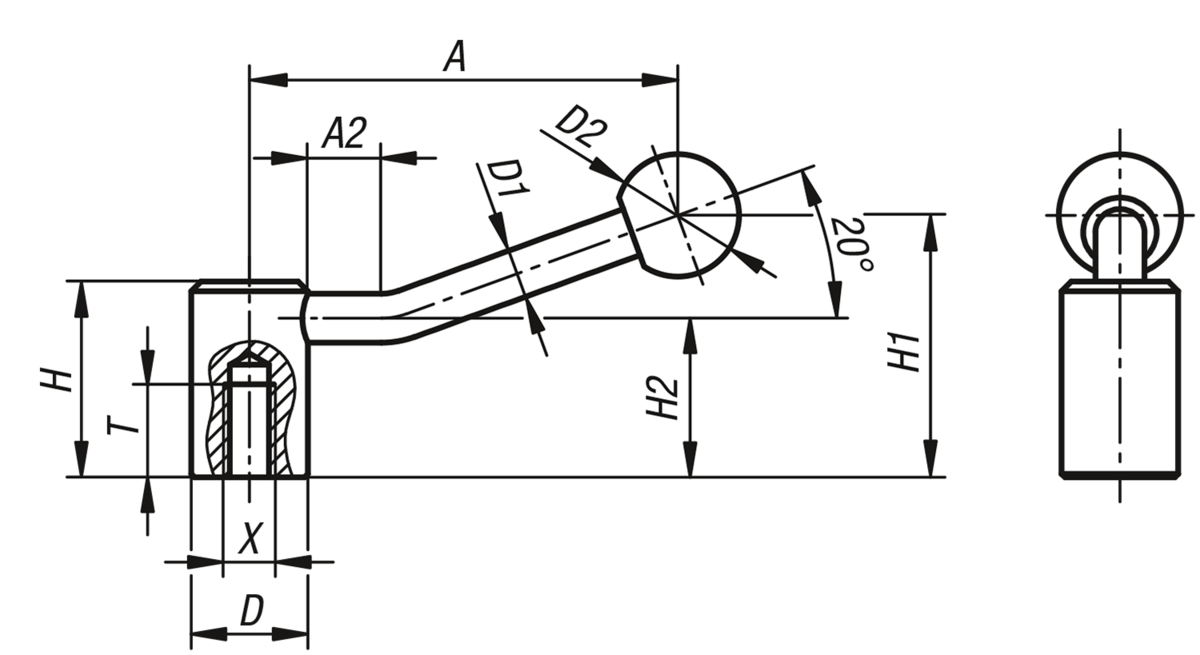

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Możliwość mocowania	X	T	A=Długość rękojeści	A2	D	D1	D2	H	H1	H2	Cena
K0176.208	gwint wewnętrzny	M8	18	84,5	15	24	10	25	40	52,5	32,5	40,46 PLN
K0176.210	gwint wewnętrzny	M10	18	84,5	15	24	10	25	40	52,5	32,5	40,46 PLN
K0176.212	gwint wewnętrzny	M12	20	100	15	28	12	32	46	61	36,5	50,23 PLN
K0176.216	gwint wewnętrzny	M16	23	121	15	33	13	32	52	72	41	60,72 PLN
K0176.220	gwint wewnętrzny	M20	26	123	15	41	13	32	61	80	49	84,12 PLN
