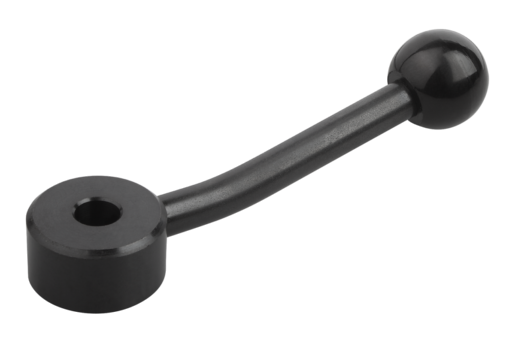

        Dźwignie przełączające płaskie z otworem gwiaździstym

Opis artykułu/ilustracje produktu

OpisMateriał:Części stalowe – klasa wytrzymałości 5.8.
Uchwyt kulisty – duroplast PF 31, czarny.Wersja:Oksydowane.Wskazówka:Dźwignie przełączające płaskie stosuje się do prostych zadań mocowania wzgl. przełączania. W tym celu konieczna jest przestrzeń wystarczająca, aby wykonać uchwytem przełączającym obrót o 360°.
Wersja z gwiazdą wewnętrzną skonstruowana jest tak, by możliwe było przestawianie każdorazowo o 45°.Na zapytanie:Inne gwinty wewnętrzne, otwory pasowane i gwiaździste.
Wymiar „A” – inna długość za dopłatą.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0177_IS Dźwignie przełączające płaskie z otworem gwiaździstym

133 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Możliwość mocowania	SW	A=Długość rękojeści	A1	D	D1	D2	H	H1	H2	Cena
K0177.305	gniazdo gwiazdowe	5,5	75	15	25	8	20	14	22	8,5	115,02 PLN
K0177.307	gniazdo gwiazdowe	7	75	15	25	8	20	14	22	8,5	115,02 PLN
K0177.309	gniazdo gwiazdowe	9	100	15	33	10	25	17	27	10	124,09 PLN
K0177.311	gniazdo gwiazdowe	11	100	15	33	10	25	17	27	10	124,09 PLN
K0177.314	gniazdo gwiazdowe	14	128	15	41	12	30	20	36	11,5	145,58 PLN
K0177.319	gniazdo gwiazdowe	19	128	15	41	12	30	20	36	11,5	145,58 PLN
