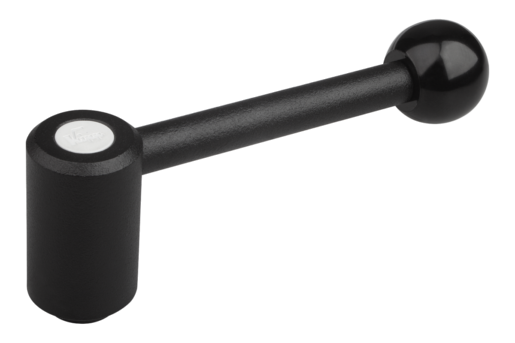

        Dźwignia mocująca z gwintem wewnętrznym, 20 stopni

Opis artykułu/ilustracje produktu

OpisMateriał:Części stalowe – klasa wytrzymałości 5.8.
Uchwyt kulisty – tworzywo sztuczne, czarne.Wersja:Powlekane tworzywem sztucznym o delikatnej strukturze, czarne.Na zapytanie:Inne gwinty wewnętrzne i wykonania specjalne.
Wymiary „H1” i „A” - na życzenie inne długości, za dopłatą.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0108_20 Dźwignia mocująca z gwintem wewnętrznym, 20 stopni

144 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	X	T	A=Długość rękojeści	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Liczba zębów	Cena
K0108.1081	20°	M8	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	63,56 PLN
K0108.1101	20°	M10	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	63,56 PLN
K0108.2101	20°	M10	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	78,78 PLN
K0108.2121	20°	M12	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	78,78 PLN
K0108.3121	20°	M12	23	128,5	15	23	33	32	13	58	6	47	81	65	26	95,63 PLN
K0108.3161	20°	M16	23	128,5	15	23	33	32	13	58	6	47	81	65	26	95,63 PLN
K0108.4161	20°	M16	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	112,68 PLN
K0108.4201	20°	M20	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	112,68 PLN
K0108.4241	20°	M24	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	120,08 PLN
