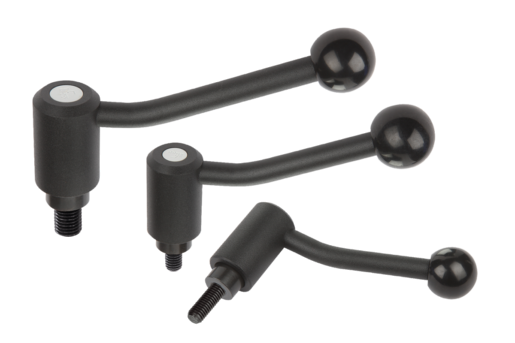

K0112Dźwignie nastawne bezpieczne z gwintem zewnętrznym |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|

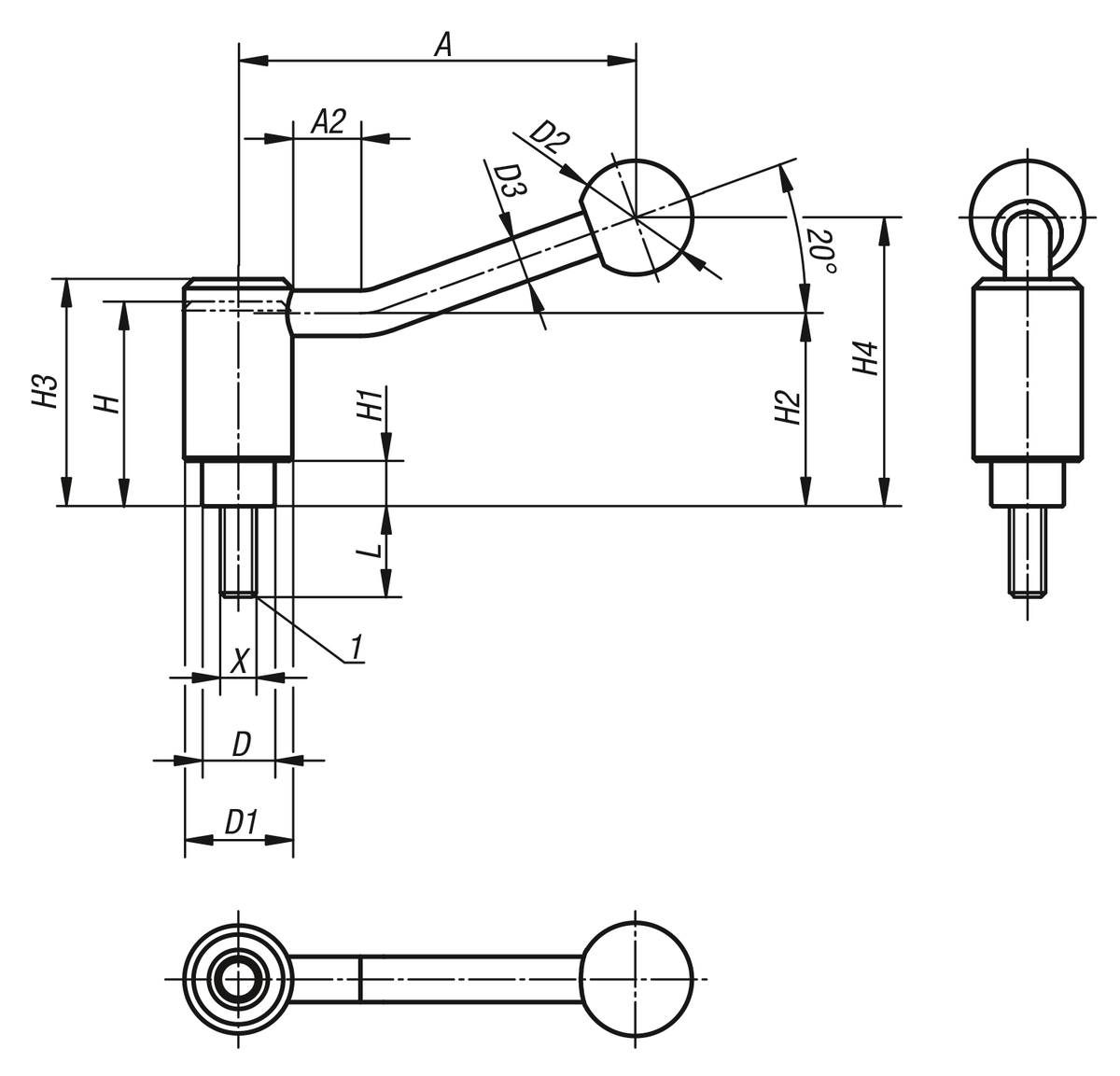

OpisMateriał:Części stalowe – klasa wytrzymałości 5.8. Uchwyt kulisty – tworzywo sztuczne, czarne.Wersja:Powlekane tworzywem sztucznym o delikatnej strukturze, czarne.Wskazówki obsługowe:Aby uruchomić dźwignię bezpieczną, należy rękojeść wcisnąć do oporu, aż ząbki całkowicie się zatrzasną. Dopiero teraz możliwe jest zaciskanie, bądź luzowanie. Nacisk sprężyny ponownie zwalnia mechanizm blokujący, czym przywraca funkcję bezpieczeństwa. (Rękojeść daje się swobodnie obracać, bez użycia siły).Na zapytanie:Inne gwinty zewnętrzne, długości śrub i wykonania specjalne. Wymiary „H1” i „A” za dopłatą są dostępne w innych długościach.Wskazówka dotycząca planu:1) Kopuła kulista DIN EN ISO 4753 Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia | X | L | A=Długość rękojeści | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Liczba zębów | CAD | Osp. | Cena | Zamów |
---|
K0112.1108X20 | M8 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1108X25 | M8 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1108X30 | M8 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1108X40 | M8 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1108X50 | M8 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1108X60 | M8 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1110X20 | M10 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1110X25 | M10 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1110X30 | M10 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1110X40 | M10 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1110X50 | M10 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1110X60 | M10 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1112X20 | M12 | 20 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1112X25 | M12 | 25 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1112X30 | M12 | 30 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 72,67 PLN | | K0112.1112X40 | M12 | 40 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1112X50 | M12 | 50 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1112X60 | M12 | 60 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 9,5 | 49,3 | 49,5 | 63,5 | 22 | | | 75,30 PLN | | K0112.1212X20 | M12 | 20 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 89,35 PLN | | K0112.1212X25 | M12 | 25 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 89,35 PLN | | K0112.1212X30 | M12 | 30 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 89,35 PLN | | K0112.1212X40 | M12 | 40 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 92,13 PLN | | K0112.1212X50 | M12 | 50 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 92,13 PLN | | K0112.1212X60 | M12 | 60 | 106 | 15 | 19 | 28 | 32 | 12 | 51 | 10,5 | 56,3 | 56,5 | 74 | 24 | | | 92,13 PLN | | K0112.1312X25 | M12 | 25 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 107,12 PLN | | K0112.1312X30 | M12 | 30 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 107,12 PLN | | K0112.1312X40 | M12 | 40 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 110,29 PLN | | K0112.1312X50 | M12 | 50 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 110,29 PLN | | K0112.1312X60 | M12 | 60 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 110,29 PLN | | K0112.1316X25 | M16 | 25 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 107,12 PLN | | K0112.1316X30 | M16 | 30 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 107,12 PLN | | K0112.1316X40 | M16 | 40 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 110,29 PLN | | K0112.1316X50 | M16 | 50 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 110,29 PLN | | K0112.1316X60 | M16 | 60 | 128,5 | 15 | 23 | 33 | 32 | 13 | 57,5 | 12,5 | 64,5 | 64,5 | 87,5 | 26 | | | 110,29 PLN | |
