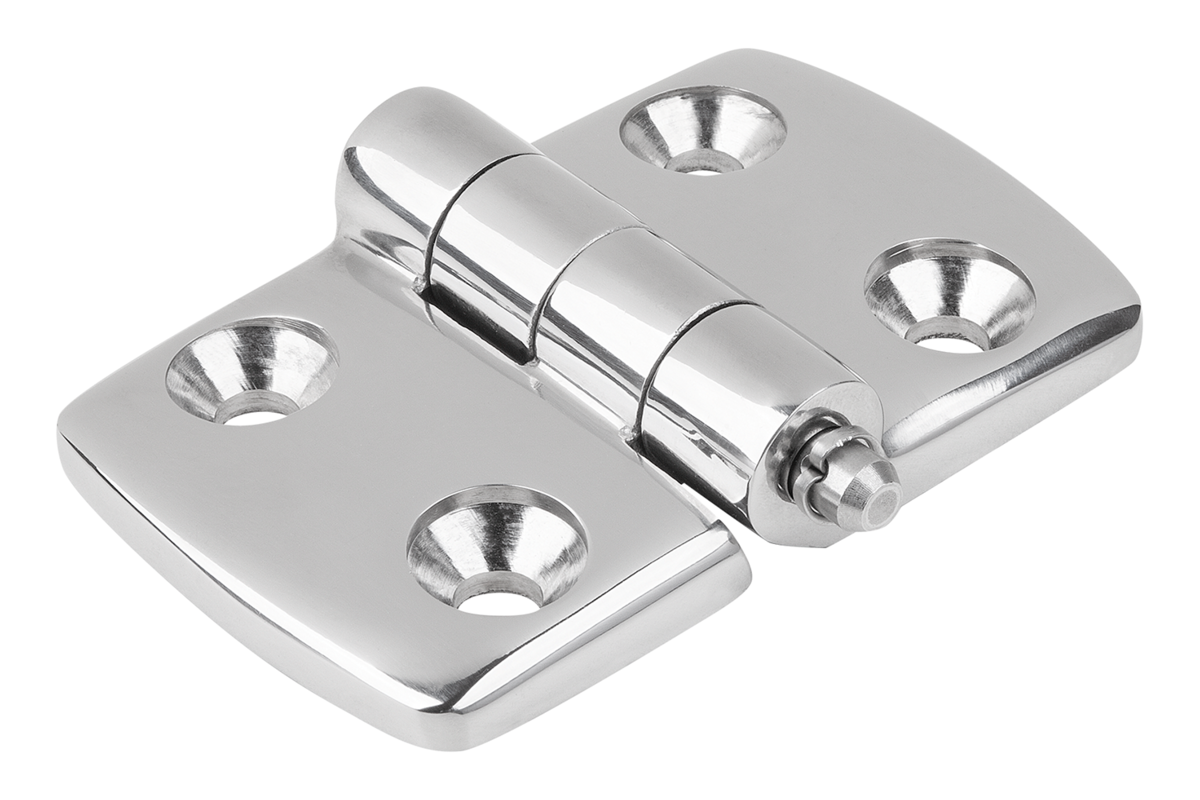

Zawiasy z elementami płaskimi i profilami aluminiowymi.
Dzięki demontażowi sworzni bez narzędzi połowy zawiasów można szybko rozłączać i łączyć.
Zawiasy mają zastosowanie w klapach, pokrywach lub ramach.
Możliwe zastosowanie wewnątrz i na zewnątrz.

Stal nierdzewna 1.4401.

Sworzeń, stal nierdzewna 1.4305.

Kółko z drutu stal nierdzewna 1.4310.

Zawias polerowany.
Sworzeń, kółko z drutu niepowlekane.

Podane wartości obciążenia zawiasów to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.

Wartości obciążenia ustalono w warunkach laboratoryjnych. Każdy użytkownik musi indywidualnie ustalić, czy zawias jest odpowiedni do danego zastosowania.

Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są zawiasy, rodzaje mocowania, warunki atmosferyczne, a także zużycie.

montaż/demontaż bez narzędzi

Dwie połowy zawiasów.
Wybrany sworzeń i/lub akcesoria.

Połączenia skrzydeł zawiasów o różnej długości.

Forma A: z trzpieniem montażowym
Forma B: ze sworzniem/łbem i kołkiem z drutu
Forma C: ze sworzniem/łbem i zawleczką

2) Sworzeń
3) Zawleczka
4) Kołek z drutu

K0776 trzpień montażowy z blokadą bezpieczeństwa.
sworzeń z głowicą ISO 2341.
Trzpień montażowy i kołkiem z drutu.
K1136 zawleczka DIN EN ISO 1234.
K0367 kołek z drutu.
