Obudowa i pokrętło, cynkowy odlew ciśnieniowy.
Uszczelka płaska z gumy.

Obudowa i pokrętło, chromowane.

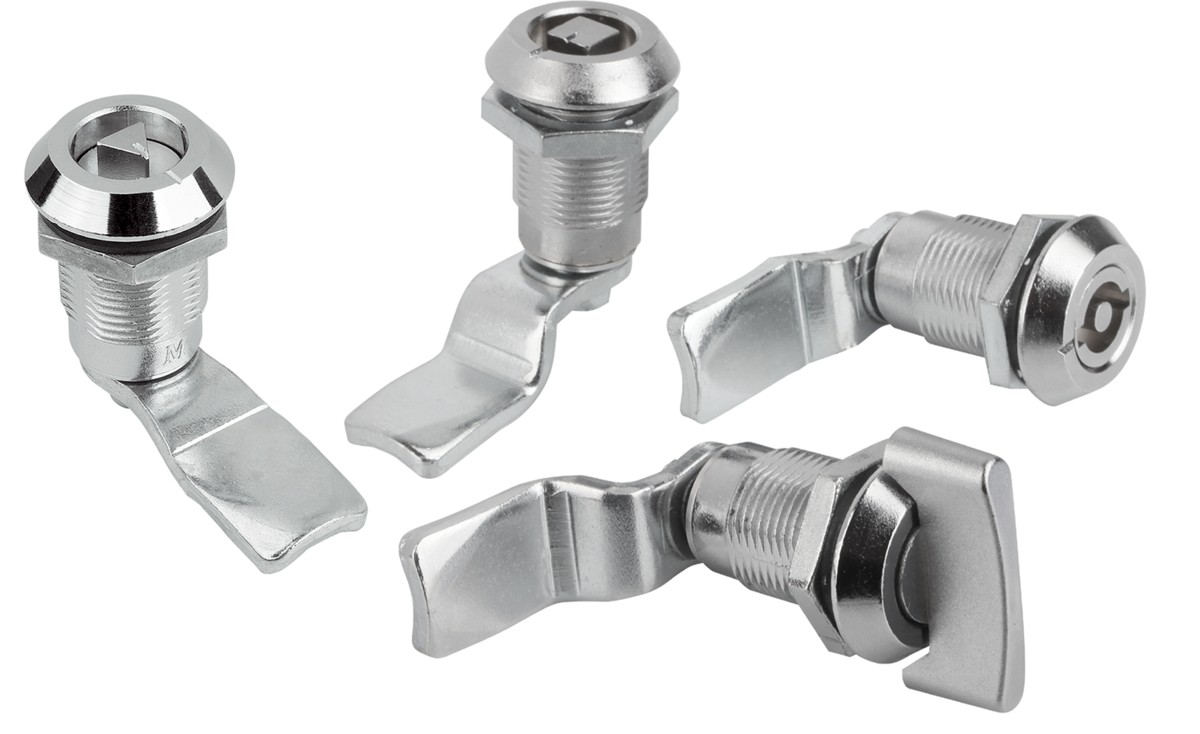

Zamki zaciskowe stosowane są przeważnie do drzwi i obudów, których hermetyzacja wymaga dużej siły nacisku. Zamykanie odbywa się w tym wypadku wyłącznie w kierunku zgodnym z ruchem wskazówek zegara.

Ochrona przed wibracjami, ochrona przed wodą oraz pyłem zgodnie z IP65.

Języczek w żądanej wersji należy zamówić osobno. Każdy języczek można zestawić z dowolną obudową.

*Wymiar A wynika z połączenia zamka i języczka i wyświetla się przy pasujących języczkach.

Obrót pokrętła w prawo powoduje obrót języczka o 90° i jego ustawienie w pozycji zamknięcia. Obrót o kolejne 90° powoduje ruch języczka w kierunku osiowym, a tym samym zwiększenie siły nacisku. Zakres ruchu wynosi 6 mm. Śruba mocująca posiada z jednej strony formę śruby uziemiającej z zaczepami.

Przestawianie:
a) czop kwadratowy 8 mm
b) profil dwuskrzydłowy 3 mm
c) profil dwuskrzydłowy 5 mm
d) pokrętło
e) czop trójkątny 7 mm

Klucze nasadowe K0535
