{"product":{"productId":"agid.34211","price":24.74,"name":"Płytki z przepustami kablowymi"},"currency":"PLN"}
Materiał
Ramkna z poliamidu PA66 GF25 V-0.
Płytka elastomerowa EPDM, odporna na ozon wg DIN 53509, stopień 0 (najwyższy stopień).
Uszczelka TPE TPV.
Płytka elastomerowa EPDM, odporna na ozon wg DIN 53509, stopień 0 (najwyższy stopień).
Uszczelka TPE TPV.
Wersja
Kolor czarny.
Wyświetl więcej
Wyświetl mniej
Opis
Materiał
Ramkna z poliamidu PA66 GF25 V-0.
Płytka elastomerowa EPDM, odporna na ozon wg DIN 53509, stopień 0 (najwyższy stopień).
Uszczelka TPE TPV.
Płytka elastomerowa EPDM, odporna na ozon wg DIN 53509, stopień 0 (najwyższy stopień).
Uszczelka TPE TPV.
Wersja
Kolor czarny.
Wskazówka

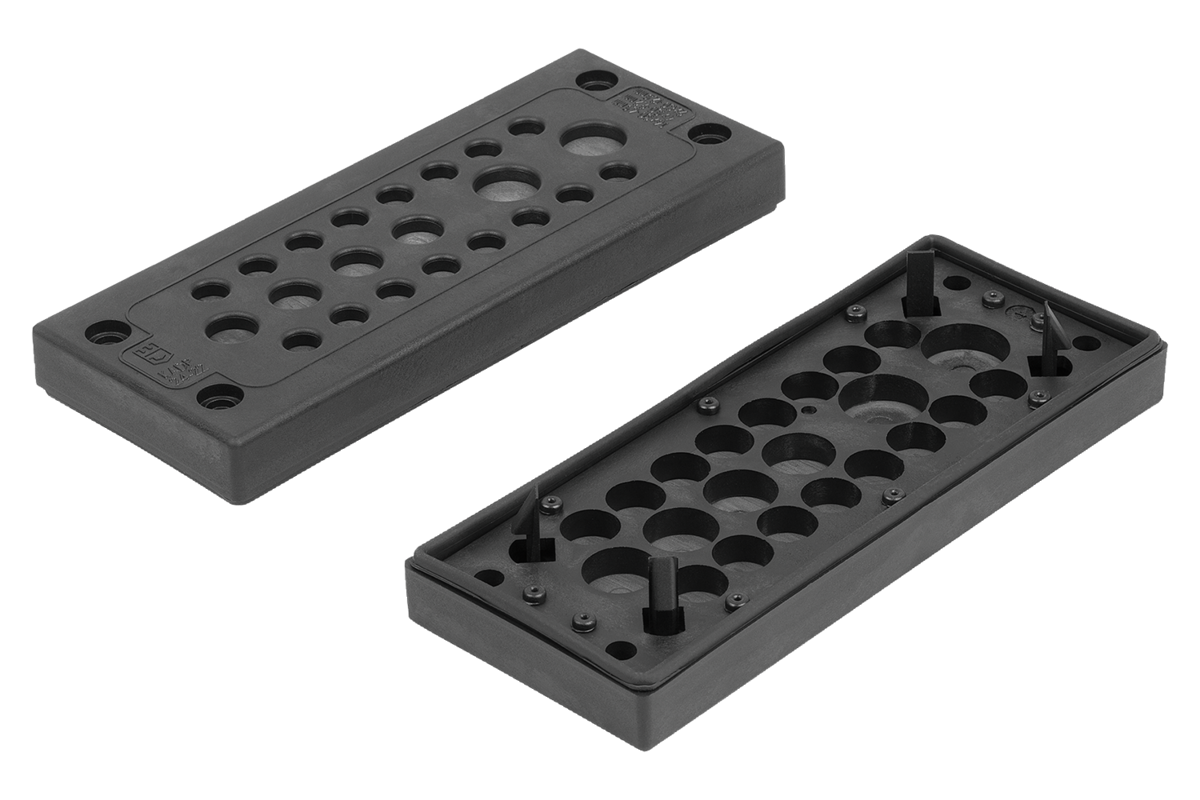

Płytki z przepustami kablowymi nadają się do przeprowadzania przewodów bez wtyków (przewodów niekonfekcjonowanych). Możliwe jest wprowadzanie kabli, przewodów, węży, przewodów pneumatycznych i hydraulicznych.
Przewody można wprowadzać bez uprzedniego przebijania. Płytka elastomerowa dopasowuje się do przewodów, zapewnia optymalne uszczelnienie i odciążenie naciągu. Nieużywane przepusty pozostają bezpiecznie zamknęte i uszczelnione.
Dostępne z różnymi przepustami i jako płytka zaślepiająca.
Stopień ochrony IP66.
Certyfikaty / spełnione normy:
UL 514B
UL / CSA-File E140310
Przewody można wprowadzać bez uprzedniego przebijania. Płytka elastomerowa dopasowuje się do przewodów, zapewnia optymalne uszczelnienie i odciążenie naciągu. Nieużywane przepusty pozostają bezpiecznie zamknęte i uszczelnione.
Dostępne z różnymi przepustami i jako płytka zaślepiająca.
Stopień ochrony IP66.
Certyfikaty / spełnione normy:
UL 514B
UL / CSA-File E140310
Zakres temperatury
-30°C do +100°C
Montaż
Do wycięć montażowych 36 × 112 mm.
Płytki z przepustem kablowym można mocować w wycięciu bez użycia narzędzi za pomocą haków zatrzaskowych (do blach o grubości 1,5–2,0 mm).
W przypadku blach o grubości większej niż 2,0 mm lub zastosowań, w których wymagane jest uzycie połączeń śrubowych, możliwe jest przymocowanie płytek z przepustem kablowym za pomocą otworów i śrub o wielkości M5.
Płytki z przepustem kablowym można mocować w wycięciu bez użycia narzędzi za pomocą haków zatrzaskowych (do blach o grubości 1,5–2,0 mm).
W przypadku blach o grubości większej niż 2,0 mm lub zastosowań, w których wymagane jest uzycie połączeń śrubowych, możliwe jest przymocowanie płytek z przepustem kablowym za pomocą otworów i śrub o wielkości M5.
Wskazówka dotycząca planu
1) Otwór montażowy
