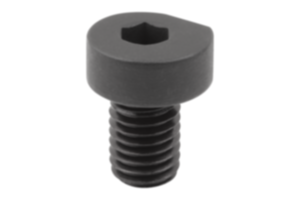

K2048_AZaciski mimośrodowe stal forma A |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal do ulepszania cieplnego.Wersja:Oksydowane.Wskazówka:Wymiar A odnosi się do odstępu od przedmiotu obrabianego do środka gwintu (śruby zaciskowej).
Aby zminimalizować zarysowania na przedmiocie obrabianym, zalecana jest forma B z blachą mocującą.Zalety:- Kompaktowa konstrukcja
- Szybkie i łatwe mocowanie komponentówWyposażenie:Blacha mocująca K2050.Wskazówka dotycząca planu: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Forma | Typ formy | A | D | D1 | H | H1 | CAD | Osp. | Cena | Zamów |
|---|
| K2048.060 | A | bez blachy mocującej | 5,9 | 10 | M6 | 5 | 9 |  | | 72,93 PLN | | | K2048.080 | A | bez blachy mocującej | 7,1 | 12 | M8 | 6 | 12 | | | 78,15 PLN | | | K2048.100 | A | bez blachy mocującej | 8,3 | 14 | M10 | 7 | 15 | | | 81,96 PLN | | | K2048.120 | A | bez blachy mocującej | 9,5 | 16 | M12 | 8 | 18 | | | 85,83 PLN | |
| Nr Zamówienia | Forma | L | L1 | R | Skok
S | SW | Siła
zacisku
kN | Maks. moment
dokręcania
Nm | CAD | Osp. | Cena | Zamów |
|---|
| K2048.060 | A | 5 | 6,8 | - | 1,8 | 4 | 2,2 | 7,4 | | | 72,93 PLN | | | K2048.080 | A | 6 | 8,2 | - | 2,2 | 5 | 4,7 | 18 | | | 78,15 PLN | | | K2048.100 | A | 7 | 9,5 | - | 2,5 | 6 | 7,9 | 35 | | | 81,96 PLN | | | K2048.120 | A | 8 | 10,9 | - | 2,9 | 8 | 14 | 60 | | | 85,83 PLN | |
