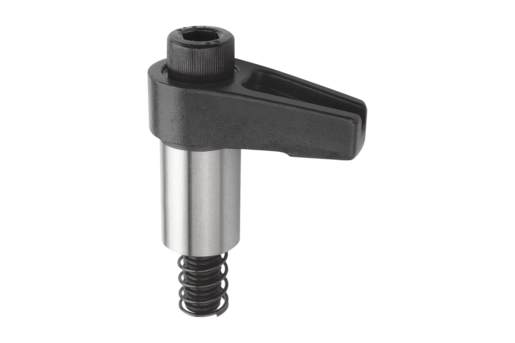

        Łapy hakowe szlifowane, typ C

Opis artykułu/ilustracje produktu

OpisMateriał:Stal do ulepszania cieplnego, ulepszona.Wersja:Oksydowane. Trzpień szlifowany.Wskazówka:Podane siły mocujące oraz momenty dokręcające dotyczą podanego zakresu mocowania (H5).Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0014_C Łapy hakowe szlifowane, typ C

229 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	H	H1	H2	H3	H4	H5 maks. zakres mocowania	B	L	R	Śruba z łbem walcowym DIN 912	Maks. moment dokręcania Nm	F maks. kN	Cena
K0014.312140	C	25	32	M12	92	66	39	11	10	15	18	31	40	M12x80	58,8	22,6	284,92 PLN
K0014.312150	C	25	32	M12	92	68	39	11	13	15	18	38	50	M12x80	49	18,5	325,88 PLN
K0014.312160	C	25	32	M12	92	68	39	11	13	15	18	46	60	M12x80	45,1	15,2	340,85 PLN
K0014.316150	C	32	36	M12	101	75	39	15	16	15	22	38	50	M16x85	147	38	403,12 PLN
K0014.316160	C	32	36	M12	101	75	39	15	16	15	22	46	60	M16x85	127,4	33	423,30 PLN
