Materiał
Korpus ze stali nierdzewnej.
Uszczelka z NBR.
Uszczelka z NBR.
Wersja
Stal nierdzewna z połyskiem.
Wyświetl więcej
Wyświetl mniej
Opis

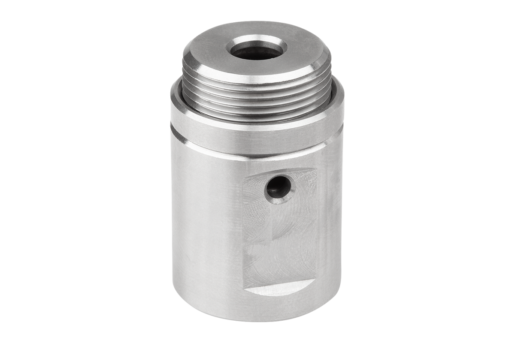

Opis produktu
Mocowanie odbywa się pod wpływem działania sprężonego powietrza.
Luzowanie mechanizmu odbywa się poprzez działanie zintegrowanej sprężyny.
Luzowanie mechanizmu odbywa się poprzez działanie zintegrowanej sprężyny.
Materiał
Korpus ze stali nierdzewnej.
Uszczelka z NBR.
Uszczelka z NBR.
Wersja
Stal nierdzewna z połyskiem.
Wskazówka
Wymiary montażowe do grubości płytki 6 mm.
Podane siły mocujące i zacisku odnoszą się do ciśnienia roboczego 0,5 Mpa.
W przypadku stosowania kilku dźwigni pozycjonujących nie należy przekraczać tolerancji odstępu ±0,1 mm.
Dokładność powtarzalności wynosi ± 0,2 mm.
Podane siły mocujące i zacisku odnoszą się do ciśnienia roboczego 0,5 Mpa.
W przypadku stosowania kilku dźwigni pozycjonujących nie należy przekraczać tolerancji odstępu ±0,1 mm.
Dokładność powtarzalności wynosi ± 0,2 mm.
Wskazówka dotycząca planu
1) Zawór powietrza (jednostronny)
2) Przyłącze pneumatyczne

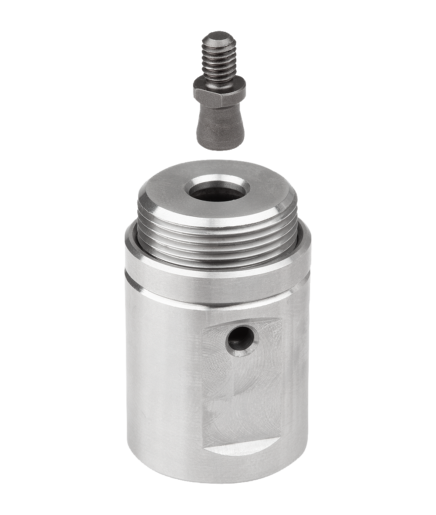

3) Sworzeń mocujący
4) Adapter pozycjonujący
2) Przyłącze pneumatyczne
3) Sworzeń mocujący
4) Adapter pozycjonujący
Accessory
Sworznie mocujące K1564.
