Opis artykułu/ilustracje produktu

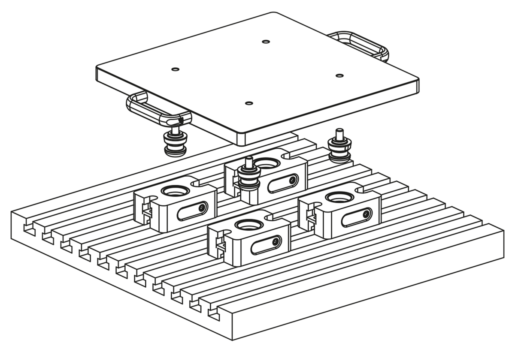

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Powierzchnie referencyjne hartowane i szlifowane.Wskazówka:Ręczne moduły mocujące UNILOCK można po odpowiedniej adaptacji stosować bezpośrednio na stołach maszynowych z siatką otworów lub rowkami teowymi, jak również na płytach z siatką otworów o rozstawie 50 mm, rozmiar systemowy M12/M16.
Ręczne moduły mocujące UNILOCK H 50 nadają się szczególnie do stołów maszynowych o małej drodze przesuwu w osi Z. Niewielka wysokość konstrukcyjna ręcznego modułu mocującego umożliwia optymalne wykorzystanie drogi przesuwu w osi Z.
Ręczny moduł mocujący UNILOCK H 50 może być montowany w dowolnym położeniu.

Za pomocą sworzni mocujących UNILOCK ze śrubami mocującymi M10, M12, M16 możliwe są poniższe siły mocujące:
- siła mocująca (M10) 35 000 N
- siła mocująca (M12) 50 000 N
- siła mocująca (M16) 75 000 N
Siła mocująca ze śrubą z łbem walcowym DIN EN ISO 4762 –12.9.

Sworznie mocujące mogą być mocowane tylko w połączeniu z zamontowaną jednostką wymienną w module mocującym.

Mocowanie modułów mocujących UNILOCK można wykonać za pomocą śrub z łbem walcowym M12 lub M16 DIN EN ISO 4762 – 10.9.

Umieszczanie modułów mocujących UNILOCK jest możliwe z wykorzystaniem dwóch otworów wyrównujących D1 lub środkowego otworu wyrównującego D.
Dodatkowo w modułach mocujących UNILOCK znajdują się dwa otwory ustalające B1 do wyrównania urządzeń wymiany na powierzchni przyłożenia.
Dane techniczne:Maks. moment załączenia: 15 Nm.
Maks. siła wciągania: 15 Nm.
Dokładność powtarzania ≤0,005 mm
Zakres dostawy1 moduł mocujący, z osprzętem mocującym.Cechy szczególne:
RoHS

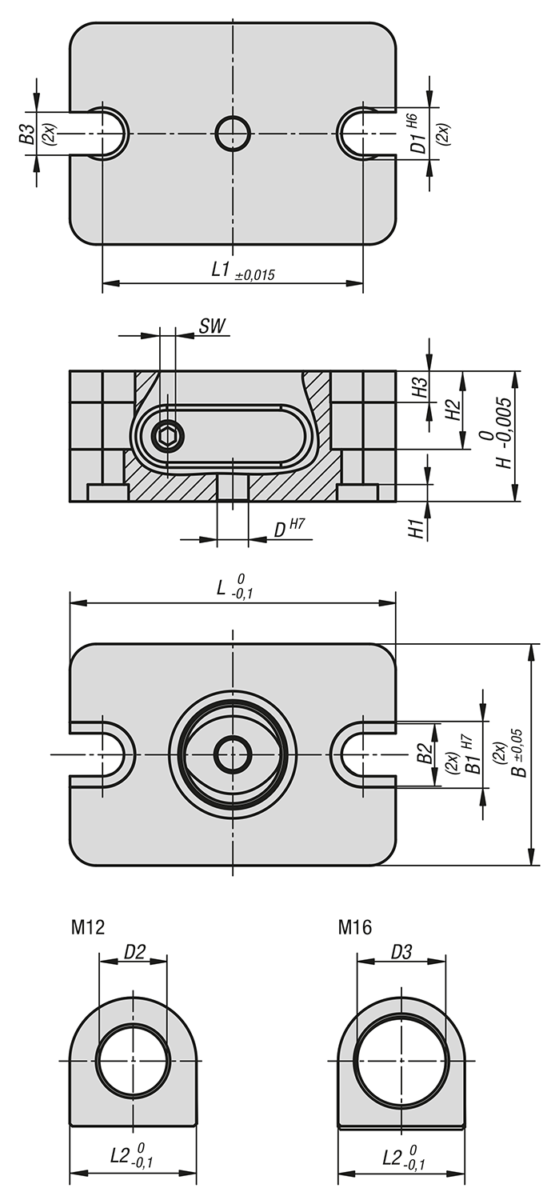

Rysunki

Moduły mocujące UNILOCK

Wybór/filtr artykułów

Nr Zamówienia

BB1B2B3DD1D2D3HH1H2H3LL1L2SWCiężar
kg
CADOsp.CenaZamów
K1123.1605050852524,7516,512201317506,5301212510024,363,52 3 539,03 PLN
