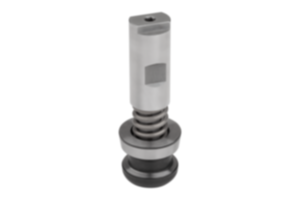

Centrujący pin mocujący UNILOCK rozmiar systemowy 80 mm
 K1012

Centrujący pin mocujący UNILOCK rozmiar systemowy 80 mm

 powrót

Opis artykułu/ilustracje produktu
OpisMateriał:Stal do nawęglania.Wersja:Hartowane i oksydowane.

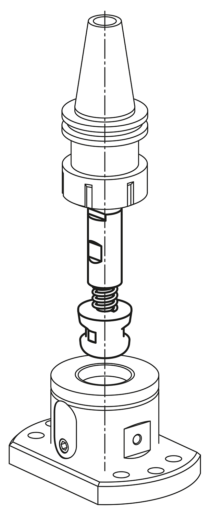

Powierzchnie referencyjne szlifowane.Wskazówka:Za pomocą sworzni mocująco-centrujących można pozycjonować moduły bazowe na stołach maszynowych.
Sworznie mocująco-centrujące można mocować w uchwytach tulei zaciskowej. Za pomocą wrzeciona/sterowania maszyny definiuje się pozycję modułu.

Możliwość zastosowania w Weldon, Whistle Notch i uchwytach tulei zaciskowej.
Dokładność powtarzania: < 0,021 mm
Dokładność pozycjonowania: < 0,049 mm

Funkcja amortyzatora w celu ochrony wrzeciona maszyny
Skok amortyzacji: 5,4 mm
Uwaga: W przypadku przekroczenia skoku amortyzacji 5,4 mm może dojść do uszkodzeń maszyny.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
Arkusz danych K1012 Centrujący pin mocujący UNILOCK rozmiar systemowy 80 mm 165 kB
Wskazówka: modułowy system mocowania 80 639 kB

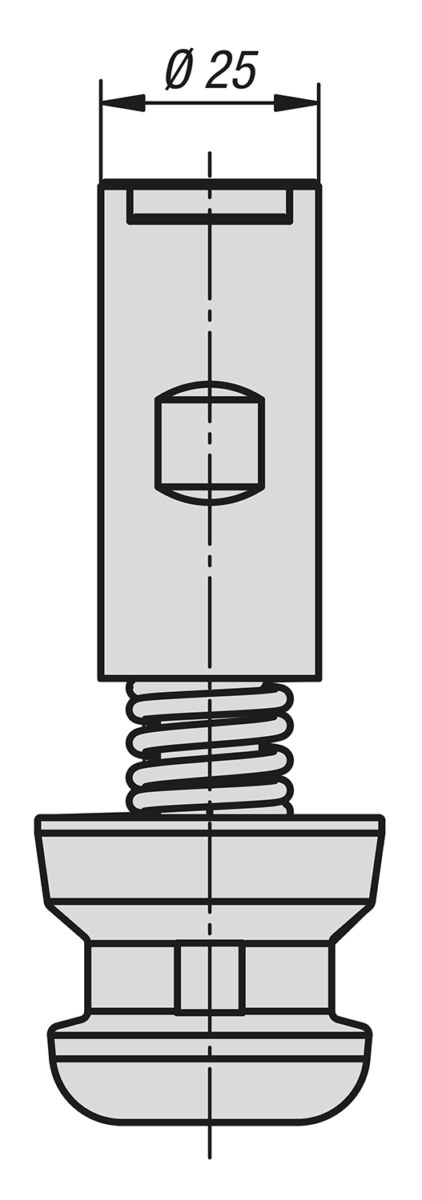

Rysunki

Centrujący pin mocujący UNILOCK rozmiar systemowy 80 mm

Wybór/filtr artykułów
Nr Zamówienia

WymiaryCADOsp.CenaZamów
K1012.1240zobacz rysunek 1 845,06 PLN

Inne artykuły tej kategorii

<< | < | 1-10 | 11-19 | > | >>

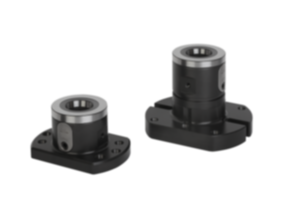

5-osiowy moduł bazowy UNILOCK Rozmiar systemowy 80 mm

K0960

5-osiowy moduł bazowy UNILOCK
Rozmiar systemowy 80 mm

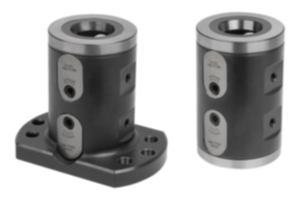

5-osiowy moduł bazowy UNILOCK mocowanie podwójne, rozmiar systemowy 80 mm

K0961

5-osiowy moduł bazowy UNILOCK
mocowanie podwójne, rozmiar systemowy 80 mm

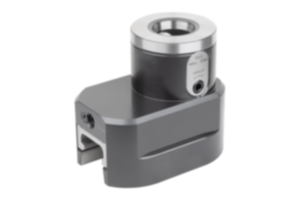

5-osiowy moduł bazowy VARIO UNILOCK wielkość systemu 80 mm

K1868

5-osiowy moduł bazowy VARIO UNILOCK
wielkość systemu 80 mm
5-osiowy moduł bazowy DUO UNILOCK wielkość systemu 80 mm

K1867

5-osiowy moduł bazowy DUO UNILOCK
wielkość systemu 80 mm

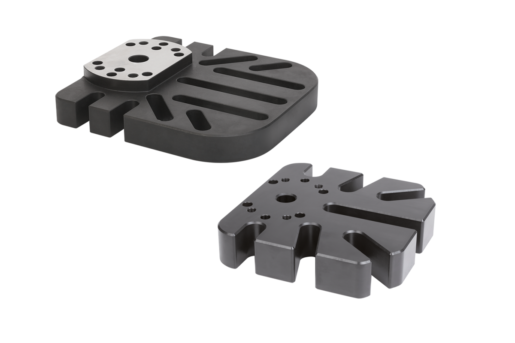

UNILOCK 5-osiowa podpora montażowa do mocowania uniwersalnego, rozmiar systemowy 80 mm

K0962

UNILOCK 5-osiowa podpora montażowa
do mocowania uniwersalnego, rozmiar systemowy 80 mm

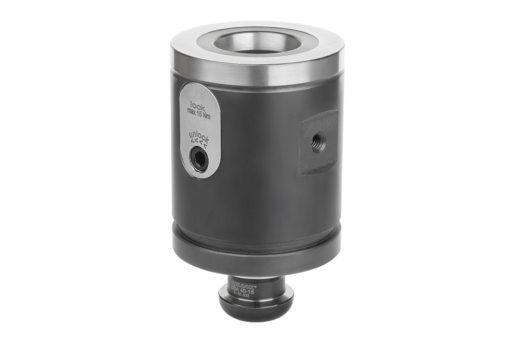

5-osiowy moduł mocujący do nadbudowania UNILOCK rozmiar systemowy 80 mm

K0963

5-osiowy moduł mocujący
do nadbudowania UNILOCK rozmiar systemowy 80 mm

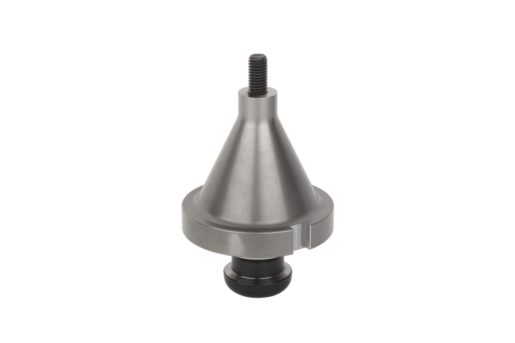

5-osiowy adapter do uchwytów płaskich UNILOCK rozmiar systemowy 80 mm

K0965

5-osiowy adapter do uchwytów płaskich UNILOCK
rozmiar systemowy 80 mm

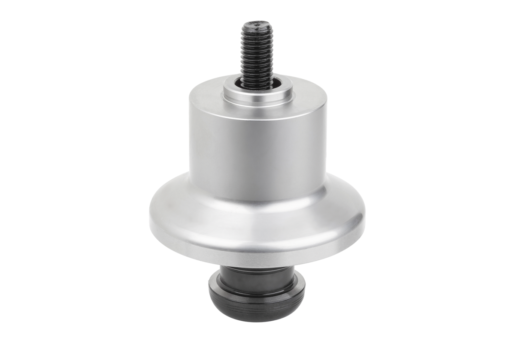

5-osiowy adapter redukcyjny UNILOCK rozmiar systemowy 80 mm

K0966

5-osiowy adapter redukcyjny UNILOCK
rozmiar systemowy 80 mm

5-osiowy adapter redukcyjny UNILOCK rozmiar systemowy 80 mm

K0966

5-osiowy adapter redukcyjny UNILOCK
rozmiar systemowy 80 mm

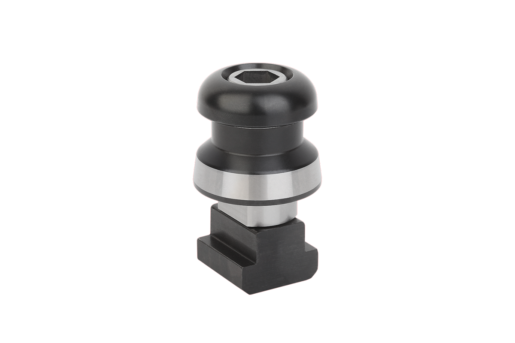

5-osiowy trzpień mocująco-centrujący UNILOCK do rowków teowych, rozmiar systemowy 80 mm
