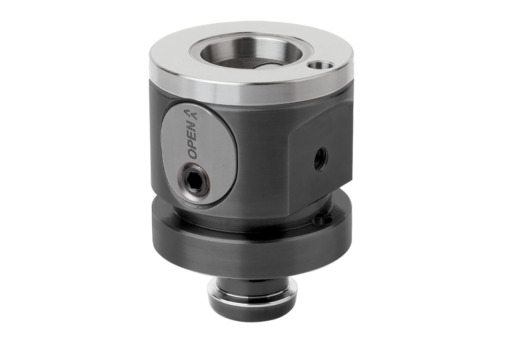

5-osiowy moduł do nadbudowania UNILOCK rozmiar systemowy 50 mm
Opis artykułu/ilustracje produktu

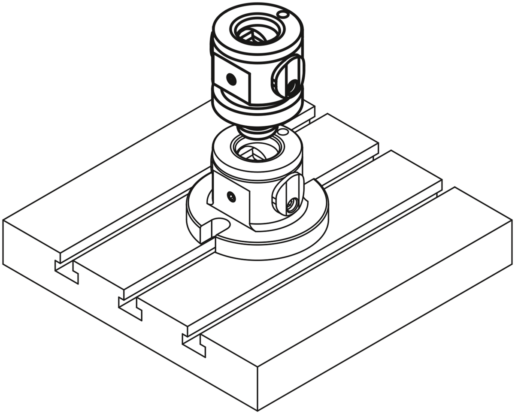

OpisMateriał:Korpus ze stali ulepszonej cieplnie. Trzpienie mocujące ze stali do nawęglania.Wersja:Korpus podstawowy oksydowany. Powierzchnie referencyjne hartowane i szlifowane.Wskazówka:5-osiowe moduły mocujące do nadbudowania UNILOCK służą do podwyższania modułów bazowych i adapterów montażowych. W zależności od sytuacji, za pomocą kombinacji modułu bazowego i modułu do nadbudowania można uzyskać optymalną wysokość zamocowania. Ponadto moduł do nadbudowania rozmiar systemowy 50 można połączyć z rozmiarem systemowym 80.

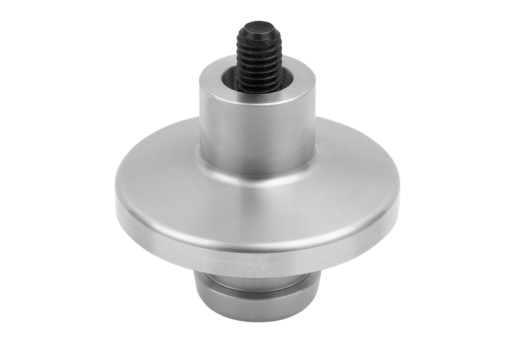

Za pomocą sworzni mocujących UNILOCK ze śrubami mocującymi M8,M10 możliwe są poniższe siły mocujące: - siła mocująca (M8) 15 000 N - siła mocująca (M10) 25 000 N siła mocująca ze śrubą z łbem walcowym DIN EN ISO 4762 -12.9.
Sworznie mocujące mogą być mocowane tylko w połączeniu z zamontowaną jednostką wymienną w module mocującym.Cechy szczególne:
PobieranieTutaj dostępne są informacje zebrane w formie PDF:
