Grupy towarów

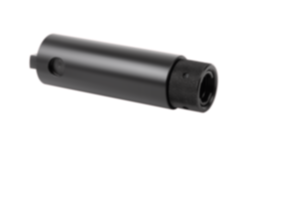

Opis artykułu/ilustracje produktu

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Oksydowane.Wskazówka:Do ustawiania rozstawu szczęk mocujących.
Dostawa wraz z nakrętką.
Tuleje dystansowe są łączone poprzez boczne otwory ze szczękami mocującymi.
W każdym imadle 5-osiowym kompaktowym/KIPPflexX musi być zamontowana tuleja dystansowa.

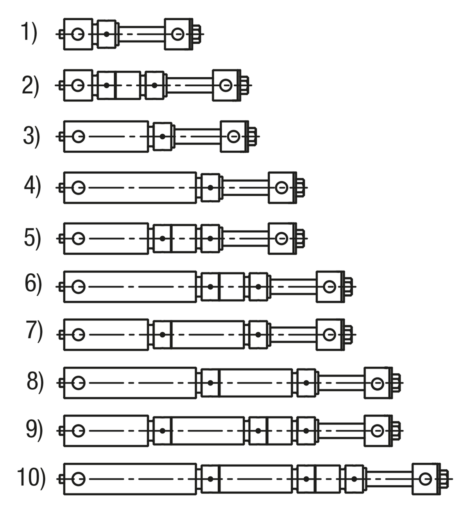

Wskazówka dotycząca planu:
1) Szerokość mocowania 20-72 mm, tuleja adaptacyjna 60 mm + wałek z gwintem
2) Szerokość mocowania 72-135 mm, tuleja adaptacyjna 60 mm + tuleja wydłużająca 60 mm + wałek z gwintem
3) Szerokość mocowania 80-140 mm, tuleja adaptacyjna 120 mm + wałek z gwintem
4) Szerokość mocowania 140-200 mm, tuleja adaptacyjna 180 mm + wałek z gwintem
5) Szerokość mocowania 140-200 mm, tuleja adaptacyjna 120 mm + tuleja wydłużająca 60 mm + wałek z gwintem
6) Szerokość mocowania 200-260 mm, tuleja adaptacyjna 180 mm + tuleja wydłużająca 60 mm + wałek z gwintem
7) Szerokość mocowania 200-260 mm, tuleja adaptacyjna 120 mm + tuleja wydłużająca 120 mm + wałek z gwintem
8) Szerokość mocowania 260-320 mm, tuleja adaptacyjna 180 mm + tuleja wydłużająca 120 mm + wałek z gwintem
9) Szerokość mocowania 260-320 mm, tuleja adaptacyjna 120 mm + tuleja wydłużająca 120 mm + tuleja wydłużająca 60 mm + wałek z gwintem
10) Szerokość mocowania 320-380 mm, tuleja adaptacyjna 180 mm + tuleja wydłużająca 120 mm + tuleja wydłużająca 60 mm + wałek z gwintem
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0991 Tuleje dystansowe 203 kB

Rysunki

Tuleje dystansowe

Wybór/filtr artykułów

Nr Zamówienia

ADL1Zakres mocowaniaCADOsp.CenaZamów
K0991.06056387420-80 470,48 PLN
K0991.1201163813480-140 639,11 PLN
K0991.18017638194140-200 667,80 PLN
