K1746Listwy bazowe do systemów wielokrotnego mocowania |
powrót |
|

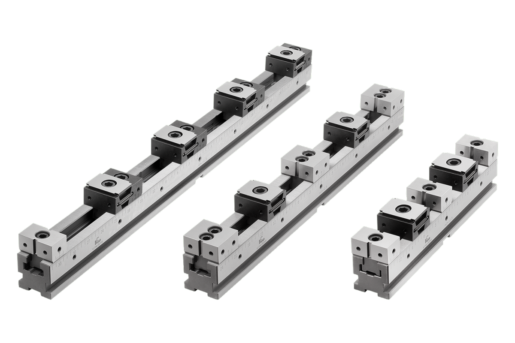

Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal narzędziowa.Wersja:hartowane i szlifowane (HRC 55 ±2).Wskazówka:Listwy bazowe można mocować za pomocą różnych złączy.
1. Boczna krawędź listwy do zestawu łap dociskowych. Łapy dociskowe można przymocować w dowolnej pozycji.
2. Otwór przelotowy na śruby z łbem walcowym zgodnie z normą DIN.
3. Otwory ustalające Ø25H6 mm do standardowych systemów mocujących z punktem zerowym z odstępami systemowymi o wartości 100 mm
4. Otwory ustalające Ø16H6 mm do systemów mocujących z punktem zerowym z odstępami systemowymi o wartości 96 mm.
5. Trzy rowki kierunkowe z 18H7 do stołów z rowkami teowymi.
6. Otwory pasowane Ø12F7 i Ø16F7 do systemów rastra z odstępem otworów 40 mm i 50 mm.Zastosowanie:Można zamontować kilka listew bazowych o różnej długości połączonych ze sobą lub obok siebie. Dzięki precyzyjnemu zazębieniu możliwe jest bardzo dokładne ustawienie stałych ograniczników. Dzięki bocznemu skalowaniu na listwach bazowych można udokumentować pozycję stałych ograniczników i identycznie je ustawić w przypadku powtórzenia. Na bocznych otworach gwintowanych można zamontować zderzaki.Zalety:Uniwersalne i elastyczne.
Do małych i dużych serii.
Można zamontować również większe elementy na kilku listwach obok siebie.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | pasujące do
szerokości systemu | L | B | H | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B1 | B2 | B3 | B4 | H1 | H2 | H3 | H4 | H5 | D
| D1 | D2 | D3 | D4 | D5 | CAD | Osp. | Cena | Zamów |
|---|
| K1746.050300 | 50 | 300 | 50 | 50 | 96 | 200 | - | - | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 |  | | 2 962,58 PLN | | | K1746.050400 | 50 | 400 | 50 | 50 | 96 | 200 | 288 | 300 | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 3 553,20 PLN | | | K1746.050500 | 50 | 500 | 50 | 50 | 96 | 200 | 288 | 400 | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 4 432,05 PLN | | | K1746.050600 | 50 | 600 | 50 | 50 | 96 | 200 | 288 | 400 | 500 | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 4 914,00 PLN | | | K1746.050700 | 50 | 700 | 50 | 50 | 96 | 200 | 288 | 400 | 560 | 600 | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 5 523,53 PLN | |
