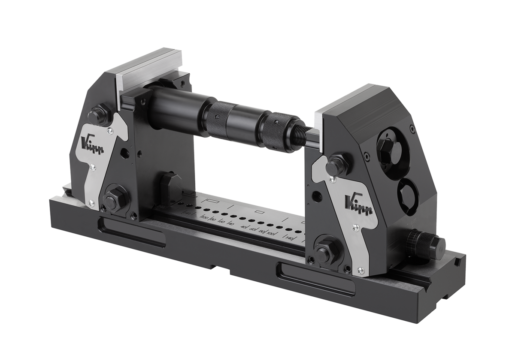

Imadło 5-osiowe kompaktowe szczęki mocujące gładkie
K0973

Imadło 5-osiowe kompaktowe szczęki mocujące gładkie

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Płyty bazowe i szczęki – stal do nawęglania.
Szczęki mocujące – stal narzędziowa.
Wersja:Szczęki oksydowane.
Szczęki mocujące niepowlekane.
Wskazówka:Łatwość obsługi oraz funkcja szybkiej regulacji za pomocą skali pozwala na pewne i dokładne dopasowanie szczęk mocujących do mocowanego detalu.
Dodatkowo dzięki symetrycznej budowie imadła 5-osiowego, obrabiany detal jest zawsze idealnie wycentrowany. Możliwość optymalnego dostępu do obrabianego detalu pozwala na zastosowanie krótszych narzędzi skrawających. Pozwala to na znaczne zredukowanie kosztów.

Rozstaw szczęk od 20 mm do 320 mm.
Montaż:Imadło 5-osiowe kompaktowe można zamontować na stole z rowkami teowymi, palecie z siatką otworów lub za pomocą kołnierza adaptacyjnego na systemie punktu zerowego.Wyposażenie:Listwy bazowe K0974
Nakładki mocujące K0975
Szczęka wahliwa K0988
Szczęka wewnętrzna K0987
Sprzęgło do mocowania krzyżowego K0992

Listwę bazową i szczęki mocujące z pinami należy zamówić osobno.
Zakres dostawyPłyta podstawowa K0994
Szczęki mocujące K0976
Tuleja dystansowa K0990.060
Tuleja dystansowa K0990.120
Tuleja dystansowa K0991.060
Tuleja dystansowa K0991.120
Trzpień gwintowany K0940.999.002
Nakrętka wrzeciona K0940.999.003
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0973 Imadło 5-osiowe kompaktowe szczęki mocujące gładkie 252 kB
 Imadło 5-osiowe KOMPAKTOWE 2,7 MB

Rysunki

Imadło 5-osiowe kompaktowe szczęki mocujące gładkie

Wybór/filtr artykułów

Nr Zamówienia

ABCHLSiła rozciągająca
maks. kN
Śruby
montażowe
Ciężar
kg
CADOsp.CenaZamów
K0973.12400090150070908/312/1757,552K0815.1205521,96  Na zapytanie
K0973.1240012515001051258/312/175852K0815.1205530,16  Na zapytanie
