K1060_B

Uchwyty pałąkowe, forma B

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty pałąkowe
      - Uchwyty pałąkowe, forma B

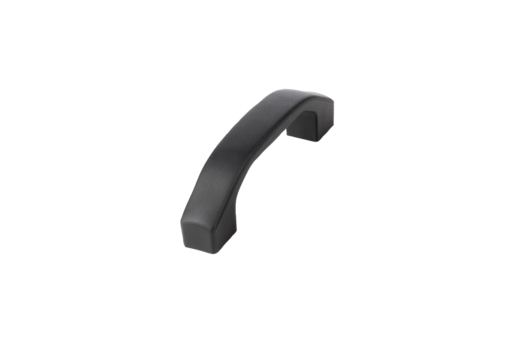

Opis artykułu/ilustracje produktu

OpisMateriał:Termoplast PA (poliamid), wzmocniony granulatem szklanym.
Tuleja ze stali lub stali nierdzewnej.Wersja:ciemnoszary.Wskazówka:Ten uchwyt pałąkowy charakteryzuje się dużymi gabarytami, ponadto dobrze leży w dłoni.Montaż:Forma B od tyłu.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1060_B Uchwyty pałąkowe, forma B

140 kB

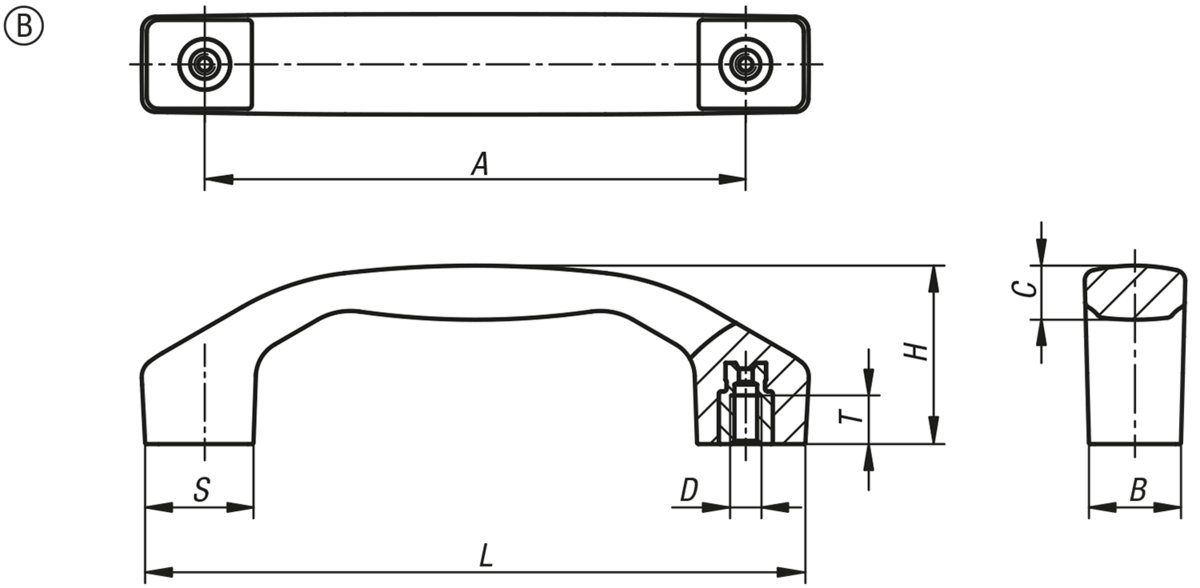

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	A	B	C	D	H	L	S	T	Nośność N	Cena
K1060.2100051	B	stal	100	17	9,5	M5	33	122	20	9	1000	25,29 PLN
K1060.2120061	B	stal	120	21	11,4	M6	39	146	24	12	1000	28,67 PLN
K1060.2140081	B	stal	140	24	14,2	M8	45	170	28	12	1000	37,62 PLN
K1060.2100052	B	stal nierdzewna	100	17	9,5	M5	33	122	20	9	1000	29,04 PLN
K1060.2120062	B	stal nierdzewna	120	21	11,4	M6	39	146	24	12	1000	33,01 PLN
K1060.2140082	B	stal nierdzewna	140	24	14,2	M8	45	170	28	12	1000	43,32 PLN
