Uchwyty pałąkowe

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty pałąkowe

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

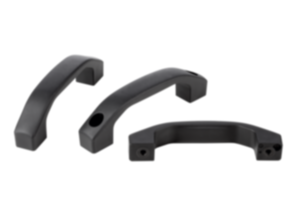

OpisMateriał:Termoplast PA (poliamid) wzmocniony granulatem szklanym.
Tuleje, śruby mocujące, podkładki i nakrętki ze stali lub stali nierdzewnej.Wersja:ciemnoszary.Wskazówka:Ten uchwyt pałąkowy charakteryzuje się dużymi gabarytami, ponadto dobrze leży w dłoni.

Forma A zawiera w komplecie śruby mocujące oraz odpowiednie podkładki i nakrętki.Montaż:Forma A od przodu.
Forma B od tyłu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1060 Uchwyty pałąkowe

123 kB

Rysunki (przegląd ogólny)

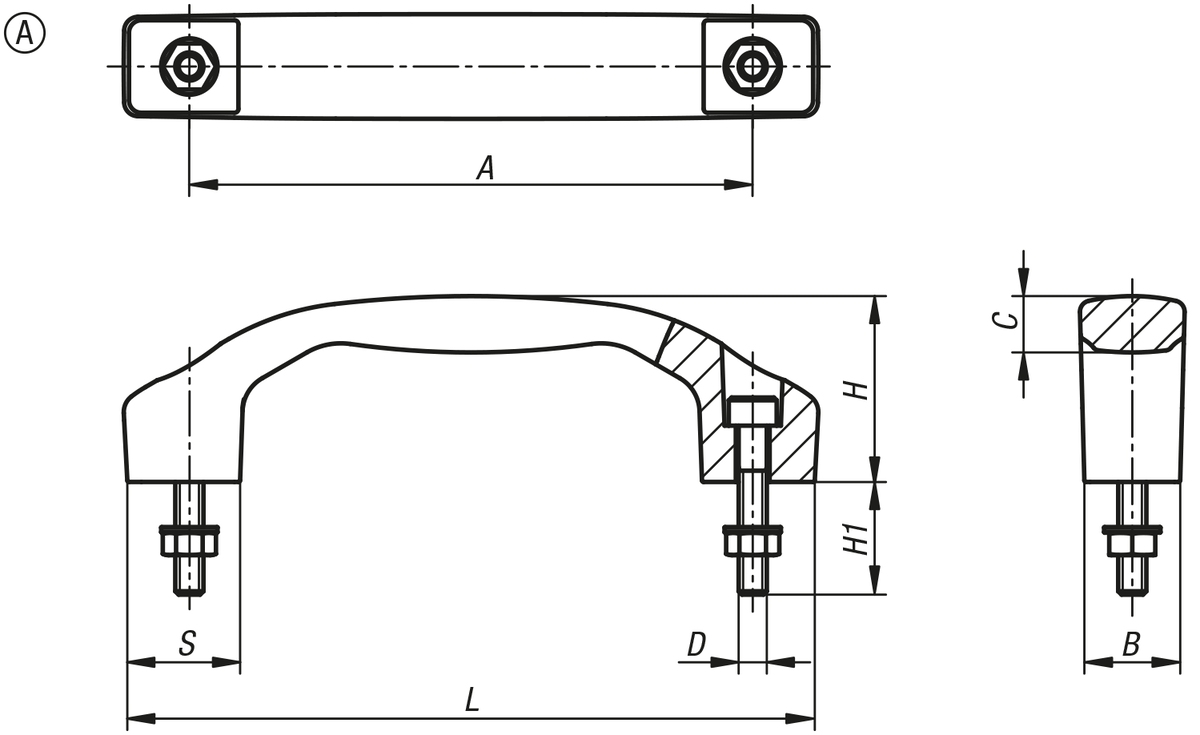

Uchwyty pałąkowe, forma A

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	A	B	C	D	H	H1	L	S	Nośność N	Cena
K1060.1100051	A	stal	100	17	9,5	M5	33	20	122	20	1000	21,63 PLN
K1060.1120061	A	stal	120	21	11,4	M6	39	25	146	24	1000	25,60 PLN
K1060.1140081	A	stal	140	24	14,2	M8	45	30	170	28	1000	32,74 PLN
K1060.1100052	A	stal nierdzewna	100	17	9,5	M5	33	20	122	20	1000	24,60 PLN
K1060.1120062	A	stal nierdzewna	120	21	11,4	M6	39	25	146	24	1000	28,51 PLN
K1060.1140082	A	stal nierdzewna	140	24	14,2	M8	45	30	170	28	1000	37,40 PLN

Uchwyty pałąkowe, forma B

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	A	B	C	D	H	L	S	T	Nośność N	Cena
K1060.2100051	B	stal	100	17	9,5	M5	33	122	20	9	1000	25,29 PLN
K1060.2120061	B	stal	120	21	11,4	M6	39	146	24	12	1000	28,67 PLN
K1060.2140081	B	stal	140	24	14,2	M8	45	170	28	12	1000	37,62 PLN
K1060.2100052	B	stal nierdzewna	100	17	9,5	M5	33	122	20	9	1000	29,04 PLN
K1060.2120062	B	stal nierdzewna	120	21	11,4	M6	39	146	24	12	1000	33,01 PLN
K1060.2140082	B	stal nierdzewna	140	24	14,2	M8	45	170	28	12	1000	43,32 PLN
