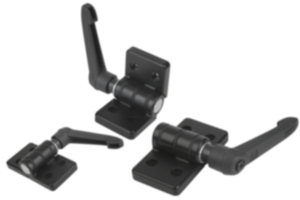

K0442Zawiasy z zaciskiem, cynkowy odlew ciśnieniowy |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Zawias – cynkowy odlew ciśnieniowy. Oś – stal.
Dźwignia zaciskowa – termoplast wzmocniony włóknem szklanym. Elementy mechaniczne – stal.Wersja:Zawias – czarna powłoka proszkowa. Oś – ocynkowana.
Dźwignia zaciskowa – czarna. Elementy mechaniczne – ocynkowane na czarno.Wskazówka:Zawiasy można zablokować w każdym położeniu dzięki rękojeści zaciskowej nastawnej.

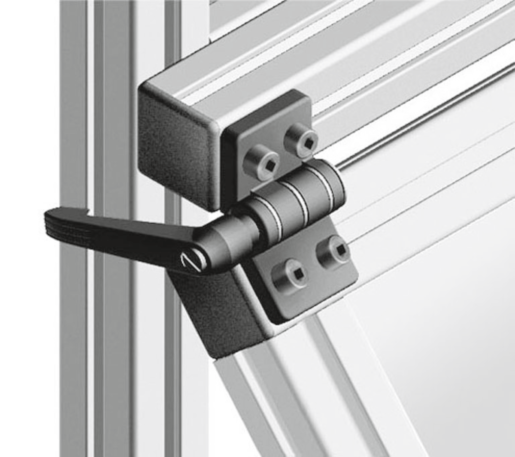

Zawiasy dostępne są z noskami prowadzącymi do profili aluminiowych lub bez nich.
Podane wartości obciążenia zawiasów to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.
Wartości obciążenia ustalono w warunkach laboratoryjnych. Każdy użytkownik musi indywidualnie ustalić, czy zawias jest odpowiedni do danego zastosowania.
Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są zawiasy, rodzaje mocowania, warunki atmosferyczne, a także zużycie.
Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

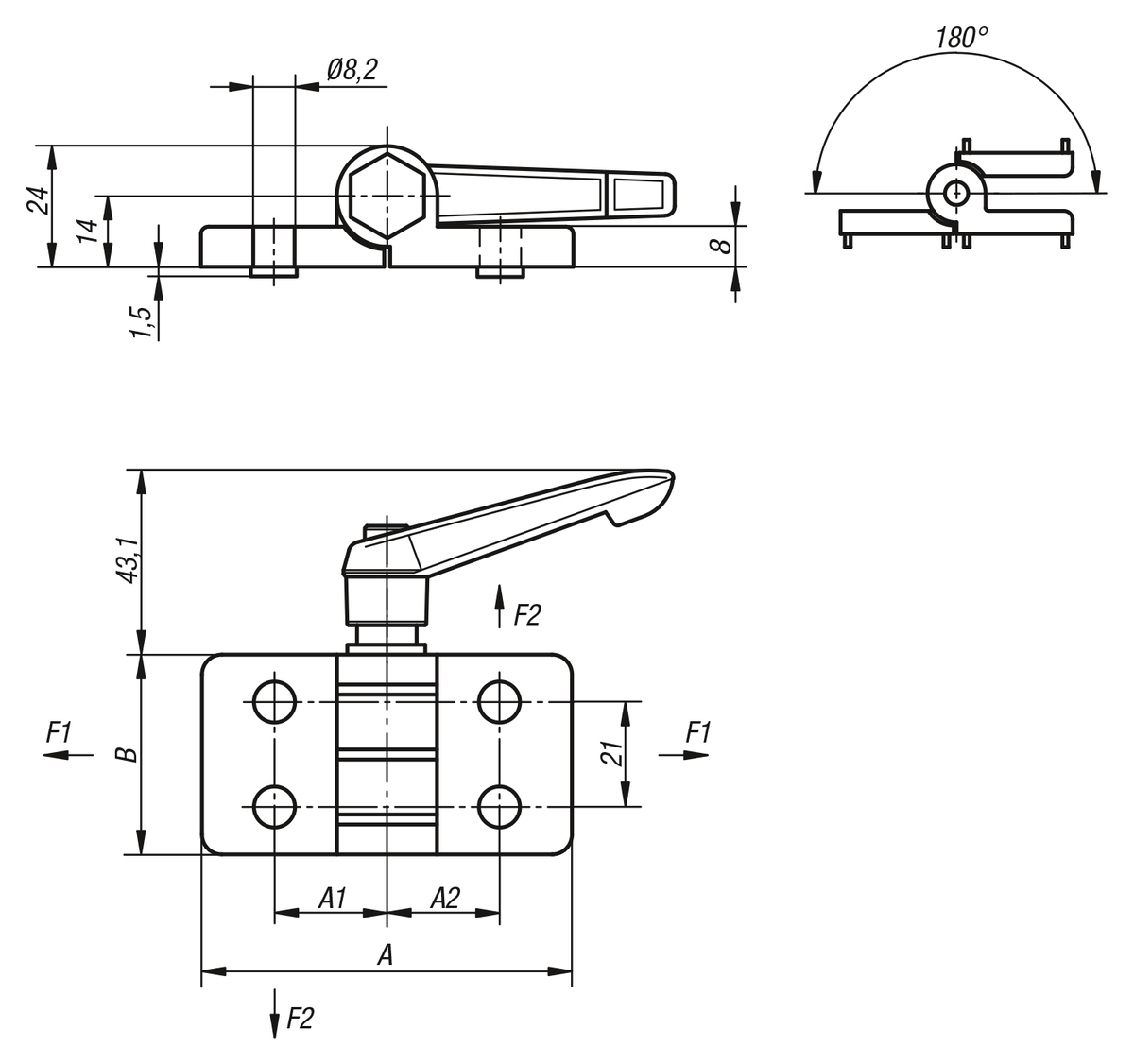

Nr Zamówienia
| A | A1 | A2 | B | Noski prowadzące
dla rowków | F1
N | F2
N
| CAD | Osp. | Cena | Zamów |
|---|
| K0442.40232300 | 74 | 22,5 | 22,5 | 40 | - | 1500 | 650 |  | | 96,55 PLN | | | K0442.40232308 | 74 | 22,5 | 22,5 | 40 | 8 | 1500 | 650 | | | 96,55 PLN | | | K0442.40232310 | 74 | 22,5 | 22,5 | 40 | 10 | 1500 | 650 | | | 96,55 PLN | | | K0442.40232500 | 74 | 22,5 | 25 | 40 | - | 1500 | 650 | | | 96,55 PLN | | | K0442.40232508 | 74 | 22,5 | 25 | 40 | 8 | 1500 | 650 | | | 96,55 PLN | | | K0442.40232510 | 74 | 22,5 | 25 | 40 | 10 | 1500 | 650 | | | 96,55 PLN | | | K0442.45252500 | 74 | 25 | 25 | 40 | - | 1500 | 650 | | | 96,55 PLN | | | K0442.45252508 | 74 | 25 | 25 | 40 | 8 | 1500 | 650 | | | 96,55 PLN | | | K0442.45252510 | 74 | 25 | 25 | 40 | 10 | 1500 | 650 | | | 96,55 PLN | |
