Zawiasy wyczepiane, prawe, tworzywo sztuczne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zawiasy
    - Zawiasy wyczepiane, prawe, tworzywo sztuczne

Opis artykułu/ilustracje produktu

OpisMateriał:Termoplast wzmocniony włóknem szklanym. Oś – stal nierdzewna.Wersja:Zawias – czarny. Oś – z połyskiem.Wskazówka:Na życzenie wszystkie zawiasy mogą być wykonane z noskami prowadzącymi (szerokość 6, 8 i 10 mm) do profili aluminiowych. Taka wersja ułatwia montaż, zabezpiecza zawias przed przekręceniem i zwiększa obciążalność.

Podane wartości obciążenia zawiasów to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.

Wartości obciążenia ustalono w warunkach laboratoryjnych. Każdy użytkownik musi indywidualnie ustalić, czy zawias jest odpowiedni do danego zastosowania.

Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są zawiasy, rodzaje mocowania, warunki atmosferyczne, a także zużycie.
Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0434 Zawiasy wyczepiane, prawe, tworzywo sztuczne

219 kB

Wskazówka techniczna dotycząca zawiasów

311 kB

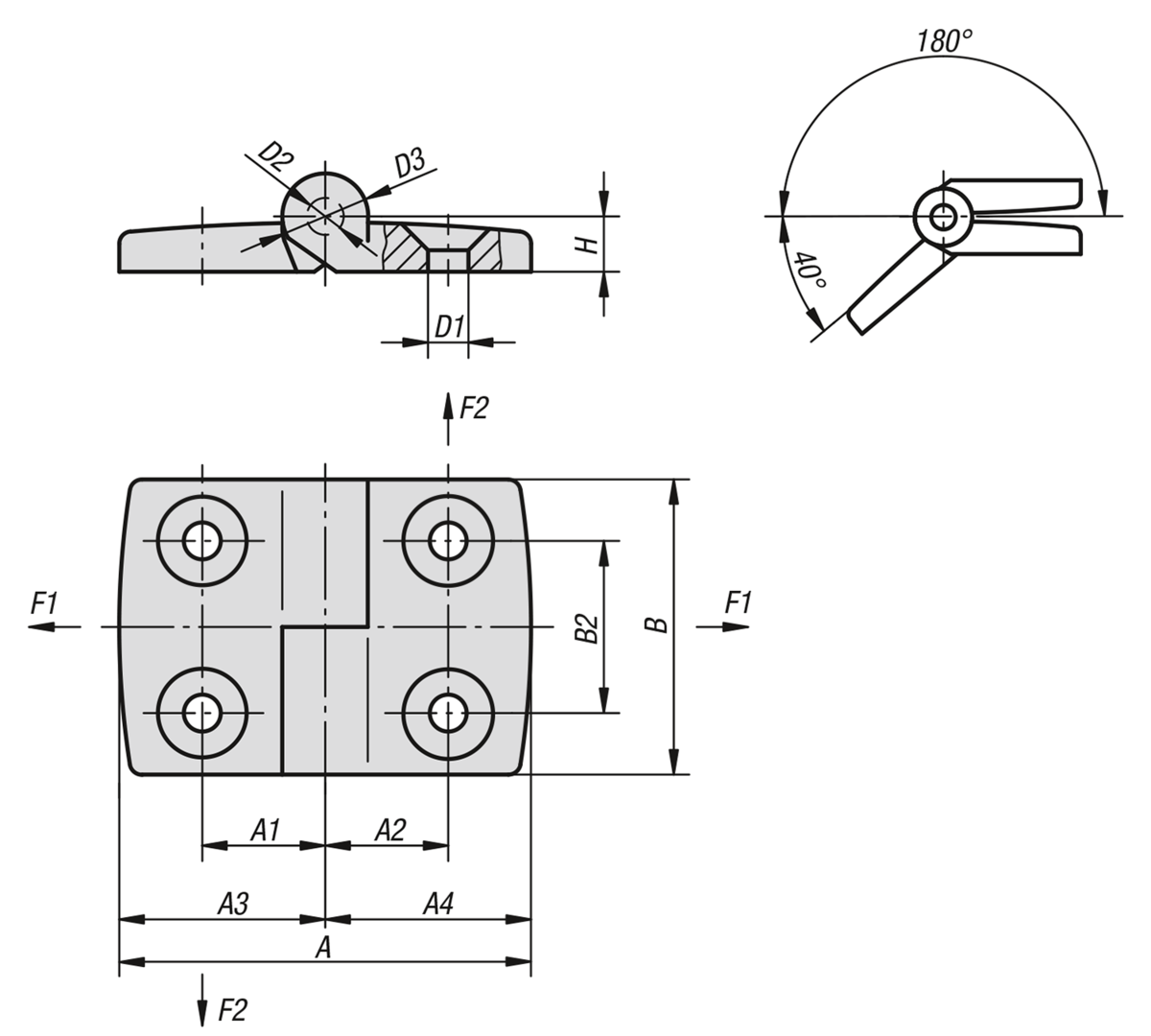

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	Cena
K0434.2251515	52	15	15	26	26	48	28	6,6	6	14	9	625	425	20,30 PLN
K0434.2251518	55,5	15	17,5	26	29,5	48	28	6,6	6	14	9	700	500	20,84 PLN
K0434.2251520	61,5	15	20	26	35,5	48	28	6,6	6	14	9	700	400	20,84 PLN
K0434.2251523	64,5	15	22,5	26	38,5	48	28	6,6	6	14	9	800	350	21,44 PLN
K0434.2251525	69,5	15	25	26	43,5	48	28	6,6	6	14	9	800	325	21,92 PLN
K0434.2251528	74,5	15	27,5	26	48,5	48	28	6,6	6	14	9	800	320	22,42 PLN
K0434.2251533	83,5	15	32,5	26	57,5	48	28	6,6	6	14	9	800	240	22,74 PLN
K0434.2301815	55,5	17,5	15	29,5	26	48	28	6,6	6	14	9	750	450	20,84 PLN
K0434.2301818	59	17,5	17,5	29,5	29,5	48	28	6,6	6	14	9	750	500	20,84 PLN
K0434.2301820	65	17,5	20	29,5	35,5	48	28	6,6	6	14	9	700	400	21,44 PLN
K0434.2301823	68	17,5	22,5	29,5	38,5	48	28	6,6	6	14	9	800	350	21,44 PLN
K0434.2301825	73	17,5	25	29,5	43,5	48	28	6,6	6	14	9	800	350	21,44 PLN
K0434.2301828	78	17,5	27,5	29,5	48,5	48	28	6,6	6	14	9	800	350	21,44 PLN
K0434.2301833	87	17,5	32,5	29,5	57,5	48	28	6,6	6	14	9	800	240	21,92 PLN
K0434.2352015	61,5	20	15	35,5	26	48	28	6,6	6	14	9	700	400	20,84 PLN
K0434.2352018	65	20	17,5	35,5	29,5	48	28	6,6	6	14	9	750	500	21,44 PLN
K0434.2352020	71	20	20	35,5	35,5	48	28	6,6	6	14	9	750	400	21,92 PLN
K0434.2352023	74	20	22,5	35,5	38,5	48	28	6,6	6	14	9	800	350	21,92 PLN
K0434.2352025	79	20	25	35,5	43,5	48	28	6,6	6	14	9	800	350	22,42 PLN
K0434.2352028	84	20	27,5	35,5	48,5	48	28	6,6	6	14	9	800	350	22,42 PLN
K0434.2352033	93	20	32,5	35,5	57,5	48	28	6,6	6	14	9	800	240	22,74 PLN
K0434.2402315	64,5	22,5	15	38,5	26	48	28	6,6	6	14	9	650	425	21,44 PLN
K0434.2402318	68	22,5	17,5	38,5	29,5	48	28	6,6	6	14	9	750	500	21,44 PLN
K0434.2402320	74	22,5	20	38,5	35,5	48	28	6,6	6	14	9	750	400	21,92 PLN
K0434.2402323	77	22,5	22,5	38,5	38,5	48	28	6,6	6	14	9	800	350	21,92 PLN
K0434.2402325	82	22,5	25	38,5	43,5	48	28	6,6	6	14	9	800	350	22,57 PLN
K0434.2402328	87	22,5	27,5	38,5	48,5	48	28	6,6	6	14	9	800	350	22,74 PLN
K0434.2402333	96	22,5	32,5	38,5	57,5	48	28	6,6	6	14	9	800	240	23,17 PLN
K0434.2452515	69,5	25	15	43,5	26	48	28	6,6	6	14	9	650	425	21,92 PLN
K0434.2452518	73	25	17,5	43,5	29,5	48	28	6,6	6	14	9	750	500	21,44 PLN
K0434.2452520	79	25	20	43,5	35,5	48	28	6,6	6	14	9	700	400	22,42 PLN
K0434.2452523	82	25	22,5	43,5	38,5	48	28	6,6	6	14	9	800	350	22,57 PLN
K0434.2452525	87	25	25	43,5	43,5	48	28	6,6	6	14	9	800	325	22,42 PLN
K0434.2452528	92	25	27,5	43,5	48,5	48	28	6,6	6	14	9	800	320	22,74 PLN
K0434.2452533	101	25	32,5	43,5	57,5	48	28	6,6	6	14	9	800	240	22,74 PLN
K0434.2502815	74,5	27,5	15	48,5	26	48	28	6,6	6	14	9	650	425	22,42 PLN
K0434.2502818	78	27,5	17,5	48,5	29,5	48	28	6,6	6	14	9	750	500	21,44 PLN
K0434.2502820	84	27,5	20	48,5	35,5	48	28	6,6	6	14	9	700	400	22,42 PLN
K0434.2502823	87	27,5	22,5	48,5	38,5	48	28	6,6	6	14	9	800	350	22,74 PLN
K0434.2502825	92	27,5	25	48,5	43,5	48	28	6,6	6	14	9	800	325	22,74 PLN
K0434.2502828	97	27,5	27,5	48,5	48,5	48	28	6,6	6	14	9	800	320	22,74 PLN
K0434.2502833	106	27,5	32,5	48,5	57,5	48	28	6,6	6	14	9	800	240	22,74 PLN
K0434.2603318	87	32,5	17,5	57,5	29,5	48	28	6,6	6	14	9	750	500	21,92 PLN
K0434.2603320	93	32,5	20	57,5	35,5	48	28	6,6	6	14	9	700	400	22,74 PLN
K0434.2603323	96	32,5	22,5	57,5	38,5	48	28	6,6	6	14	9	800	350	23,17 PLN
K0434.2603325	101	32,5	25	57,5	43,5	48	28	6,6	6	14	9	800	325	22,74 PLN
K0434.2603328	106	32,5	27,5	57,5	48,5	48	28	6,6	6	14	9	900	320	22,74 PLN
K0434.2603333	115	32,5	32,5	57,5	57,5	48	28	6,6	6	14	9	900	240	22,74 PLN
