Opis artykułu/ilustracje produktu |
|
|

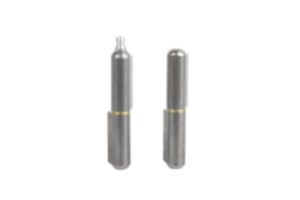

OpisMateriał:Zawias ze stali.
Podkładka mosiężna.
Oś stalowa lub mosiężna.Wersja:Smarowniczka kulowa wg DIN 71412-D, stal ocynkowana.
Części stalowe niepowlekane.Wskazówka:Zawiasy są wytworzone ze spawalnej stali profilowanej.
W dolnej części zawiasu zamocowany jest kołek.
Jakość spawów oraz wsporników musi odpowiadać normom:
S235JR+AR wg EN 10025-2:2004–10
DIN 8563 Teil 3 lub Fe E 235 wg SIA 161 lub być wyższa. PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Nr Zamówienia
| Forma
| Materiał
komponentów | A | B | D
| D1 | CAD | Osp. | Cena | Zamów |
|---|
| K0984.008040012 | A | stal | 9,7 | 40 | 8 | 5 |  | | 8,22 PLN | | | K0984.008050012 | A | stal | 9,7 | 50 | 8 | 5 | | | 8,72 PLN | | | K0984.010060012 | A | stal | 12,7 | 60 | 10 | 6 | | | 9,28 PLN | | | K0984.010070012 | A | stal | 12 | 70 | 10 | 6 | | | 14,18 PLN | | | K0984.013080012 | A | stal | 15,5 | 80 | 13 | 8 | | | 14,41 PLN | | | K0984.016100012 | A | stal | 20 | 100 | 16 | 10 | | | 20,64 PLN | | | K0984.016120012 | A | stal | 20 | 120 | 16 | 11 | | | 27,32 PLN | | | K0984.018135012 | A | stal | 22 | 135 | 18 | 12 | | | 37,81 PLN | | | K0984.020150012 | A | stal | 25 | 150 | 20 | 13 | | | 43,94 PLN | | | K0984.020180012 | A | stal | 25 | 180 | 20 | 14 | | | 56,47 PLN | | | K0984.023200012 | A | stal | 28,5 | 200 | 23 | 16 | | | 94,67 PLN | | | K0984.008040022 | A | mosiądz | 9,7 | 40 | 8 | 5 | | | 9,05 PLN | | | K0984.008050022 | A | mosiądz | 9,7 | 50 | 8 | 5 | | | 9,66 PLN | | | K0984.010060022 | A | mosiądz | 12,7 | 60 | 10 | 6 | | | 11,38 PLN | | | K0984.010070022 | A | mosiądz | 12 | 70 | 10 | 6 | | | 17,72 PLN | | | K0984.013080022 | A | mosiądz | 15,5 | 80 | 13 | 8 | | | 19,04 PLN | | | K0984.016100022 | A | mosiądz | 20 | 100 | 16 | 10 | | | 24,18 PLN | | | K0984.016120022 | A | mosiądz | 20 | 120 | 16 | 11 | | | 33,06 PLN | | | K0984.018135022 | A | mosiądz | 22 | 135 | 18 | 12 | | | 44,10 PLN | | | K0984.020150022 | A | mosiądz | 25 | 150 | 20 | 13 | | | 58,85 PLN | | | K0984.020180022 | A | mosiądz | 25 | 180 | 20 | 14 | | | 65,90 PLN | | | K0984.023200022 | A | mosiądz | 28,5 | 200 | 23 | 16 | | | 121,93 PLN | |
|
|
