K0317

Zatrzaski kulkowe z gniazdem sześciokątnym i trzpieniem...

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Zatrzaski kulkowe
      - Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym, stalowe
        Zatrzaski kulkowe z gniazdem sześciokątnym i trzpieniem dociskowym, siła podstawowa

Opis artykułu/ilustracje produktu

OpisMateriał:Tuleja stalowa, klasa wytrzymałości 5.8.
Trzpień dociskowy stalowy.
Sprężyna, stal sprężynowa kl. D.Wersja:oksydowana. Trzpień dociskowy hartowany.Wskazówka dotycząca planu:

1) Gniazdo wklejone

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0317 Zatrzaski kulkowe z gniazdem sześciokątnym i trzpieniem dociskowym, siła podstawowa

170 kB

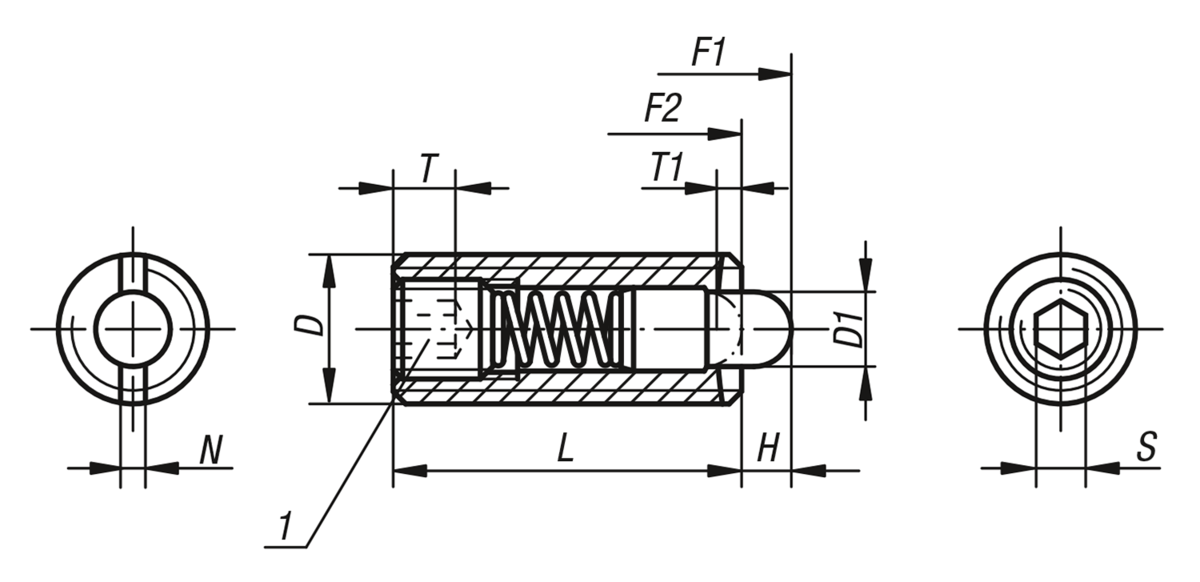

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	H	L	T	T1	N	S	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Nr zamówienia Klucza montażowego	Cena
K0317.03	M3	1	1,5	10	1,5	1	0,4	0,7	0,5	3	K0317.903	11,53 PLN
K0317.04	M4	1,5	1,5	15	2	0,6	0,6	1,3	5	16	K0317.904	8,97 PLN
K0317.05	M5	2,4	2,3	18	2	0,8	0,8	1,5	6	20	K0317.905	8,60 PLN
K0317.06	M6	2,7	2,5	20	2,5	1	1	2	7	20	K0317.906	8,91 PLN
K0317.08	M8	3,5	3	22	3	1,4	1,2	2,5	9	35	K0317.908	11,10 PLN
K0317.10	M10	4	3	22	3,5	1,4	1,6	3	9	35	K0317.910	12,36 PLN
K0317.12	M12	6	4	28	5	2	2	4	12	55	K0317.912	15,90 PLN
K0317.16	M16	7,5	5	32	6	2,5	2,5	5	45	100	K0317.916	20,36 PLN
K0317.20	M20	10	7	40	8	3	2,5	6	60	120	-	26,11 PLN
K0317.24	M24	12	10	52	10	3	2,5	8	80	160	-	46,20 PLN
