        Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym, siła podstawowa, z zabezpieczeniem gwintu

Opis artykułu/ilustracje produktu

OpisMateriał:Tuleja stalowa, klasa wytrzymałości 5.8.
Trzpień dociskowy stalowy.
Sprężyna, stal sprężynowa kl. D.

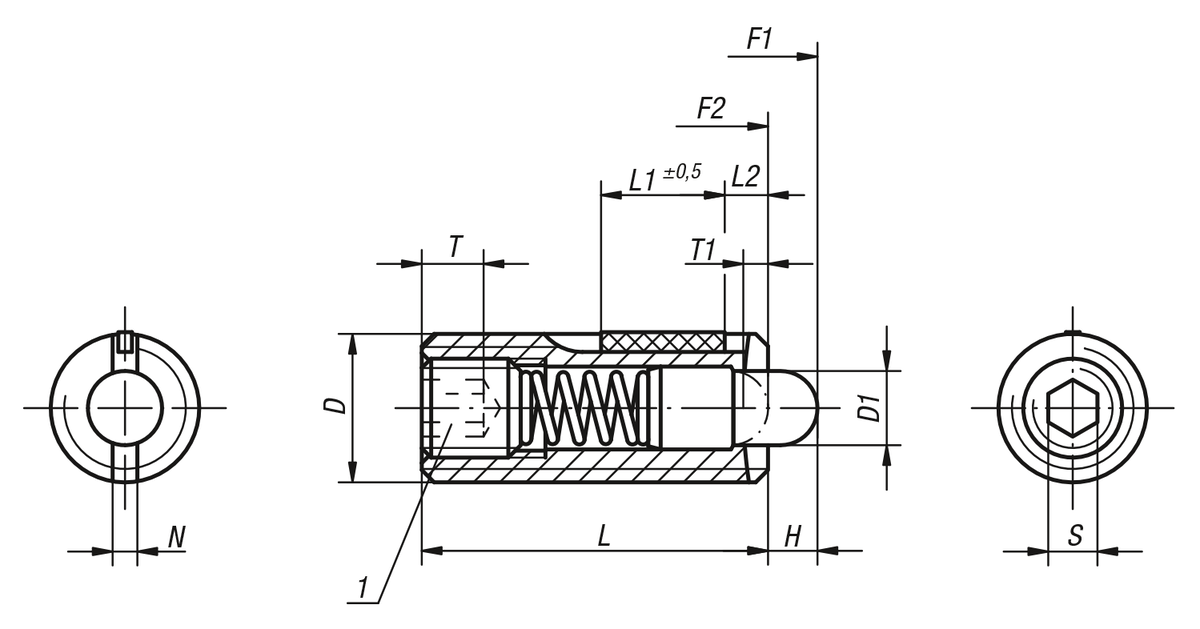

Zabezpieczenie gwintu nylonowe.Wersja:oksydowana. Trzpień dociskowy hartowany.Wskazówka dotycząca planu:

L2 = ok. dwa zwoje gwintu

1) Kołek gwintowany wklejony

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0327 Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym, siła podstawowa, z zabezpieczeniem gwintu

232 kB

Arkusz danych K0327_SF Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym, siła podstawowa, z zabezpieczeniem gwintu

230 kB

Zatrzaski kulkowe z zabezpieczeniem gwintu

2 MB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	H	L	L1	T1	N	S	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Moment obrotowy wkręcania ok. Nm	Moment wykręcania ok. N m	Nr zamówienia Klucza montażowego	Cena
K0327.05	M5	2,4	2,3	18	7	0,8	0,8	1,5	6	20	0,12	0,08	K0317.905	12,20 PLN
K0327.06	M6	2,7	2,5	20	7	1	1	2	7	20	0,45	0,22	K0317.906	12,64 PLN
K0327.08	M8	3,5	3	22	8	1,4	1,2	2,5	9	35	1,05	0,37	K0317.908	14,58 PLN
K0327.10	M10	4	3	22	9	1,4	1,6	3	9	35	1,3	0,6	K0317.910	15,94 PLN
K0327.12	M12	6	4	28	10	2	2	4	12	55	2	1,3	K0317.912	25,70 PLN
K0327.16	M16	7,5	5	32	14	2,5	2,5	5	45	100	3,9	3	K0317.916	35,70 PLN
