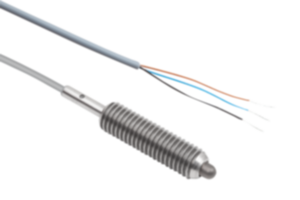

Zatrzaski trzpieniowe z czujnikiem położenia krańcowego
- K0315
Zatrzaski kulkowe z gniazdem sześciokątnym, stal
- K0316
Zatrzaski kulkowe z gniazdem sześciokątnym, stal nierdzewna
- K0610
Zatrzaski kulkowe z gniazdem sześciokątnym i kulką ceramiczną, stal nierdzewna
- K0657

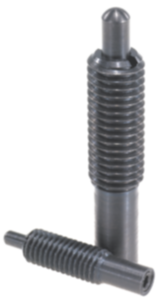

Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym, długie
- K0317
Klucz montażowy
- K0317
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym, stalowe
- K1370
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym, spłaszczone, stal
- K0318
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym z POM, stalowe
- K1372
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym z POM, spłaszczone, stal
- K0319
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym, ze stali nierdzewnej
- K1379
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym, spłaszczone, stal nierdzewna
- K0320
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym z POM, ze stali nierdzewnej
- K1381
Zatrzaski trzpieniowe z gniazdem sześciokątnym i trzpieniem dociskowym z POM, spłaszczone, stal nierdzewna
- K0321
Sprężynowe zatrzaski kulkowe z nacięciem, stal, z zabezpieczeniem gwintu
- K0322
Sprężynowe zatrzaski kulkowe z nacięciem, stal nierdzewna, z zabezpieczeniem gwintu
- K0323
Sprężynowe zatrzaski z nacięciem i trzpieniem dociskowym, stal, z zabezpieczeniem gwintu
- K0324
Sprężynowe zatrzaski z nacięciem i trzpieniem dociskowym, stal nierdzewna, z zabezpieczeniem gwintu
- K0325
Sprężynowe zatrzaski kulkowe z gniazdem sześciokątnym, stal, z zabezpieczeniem gwintu
- K0326
Sprężynowe zatrzaski kulkowe z gniazdem sześciokątnym, stal nierdzewna, z zabezpieczeniem gwintu
- K0327
Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym, stal, z zabezpieczeniem gwintu
- K1371

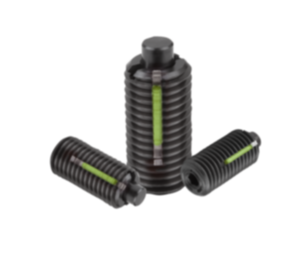

Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym spłaszczonym, stal, z zabezpieczeniem gwintu
- K0328
Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym z POM, stal, z zabezpieczeniem gwintu
- K1373
Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym z POM spłaszczonym, stal, z zabezpieczeniem gwintu
- K0329
Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym, stal nierdzewna, z zabezpieczeniem gwintu
- K1380
Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym spłaszczonym, stal nierdzewna, z zabezpieczeniem gwintu
- K0330

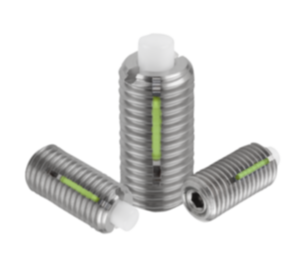

Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym z POM, stal nierdzewna, z zabezpieczeniem gwintu
- K1382
Sprężynowe zatrzaski z gniazdem sześciokątnym i trzpieniem dociskowym z POM spłaszczonym, stal nierdzewna, z zabezpieczeniem gwintu
- K0331
Zatrzaski trzpieniowe z główką
- K0332
Gniazda do zatrzasków
- K0333
Zatrzaski kulkowe gładkie, stal nierdzewna
- K0333
Zatrzaski kulkowe gładkie długie, stal nierdzewna
- K0334
Zatrzaski kulkowe gładkie, tworzywo sztuczne
- K1171
Zatrzaski kulkowe gładkie, samozaciskowe, tworzywo sztuczne
- K0582
Zatrzaski kulkowe gładkie, z uszczelnieniem
- K0335
Zatrzaski kulkowe gładkie, bez kołnierza, stal nierdzewna
- K0336
Zatrzaski kulkowe z główką
- K0337
Zatrzaski kulkowe gładkie, dwustronne
- K1172
Zatrzaski kulkowe gładkie
- K1277
Zatrzaski sprężynowe
- K0583
Mechanizmy zatrzaskowe
- K1294
Mechanizmy zatrzaskowe kulowe
- K1294
Płytka dystansowa do mechanizmu zatrzaskowego
- K1294
Adapter kątowy do mechanizmu zatrzaskowego
- K1295
Zamknięcie magnetyczne
- K1295
Adapter kątowy do zamknięcia magnetycznego
- K0368
Dociski boczne
- K0369
Tuleje mimośrodowe i narzędzia montażowe do osadzania docisków bocznych
- K0369
Narzędzie montażowe
- K1733
Dociski boczne ze sprężyną z tworzywa sztucznego
- K1733
Narzędzie montażowe do docisków bocznych ze sprężyną z tworzywa sztucznego
- K1292
Dociski mimośrodowe z otworem centrującym
- K0370
Dociski boczne wciskane bez trzpienia
- K0371
Dociski boczne osadzane na gwint
- K0371
Narzędzie montażowe
- K0372
Dociski boczne osadzane na gwint, bez trzpienia
- K0373
Sworznie sprężyste
- K0977
Sworznie sprężyste z zabezpieczeniem przed przekręceniem
- K0374
Dociski boczne
- Trzpienie ustalające
- Trzpienie ustalające z uchwytem jednoskrzydłowym
- Trzpienie montażowe
- Trzpienie montażowe
- Linki zabezpieczające, łańcuchy kulkowe
- Elementy podporowe, ustalające i pozycjonujące
- Elementy do maszyn i przyrządów
- Przeguby
- Magnesy
- Elementy tłumiące
- Olejowskazy,
Korki odpowietrzające
- Taśmy ze skalą, pierścienie skalowe, libelle
- Technika transportu wewnętrznego
- Narzędzia, sprzęt warsztatowy
- Osłona higieniczna
- Systemy mocujące
- Wykonania Specjalne
- Produkty klasyczne
- Nowa numeracja produktów
|
|

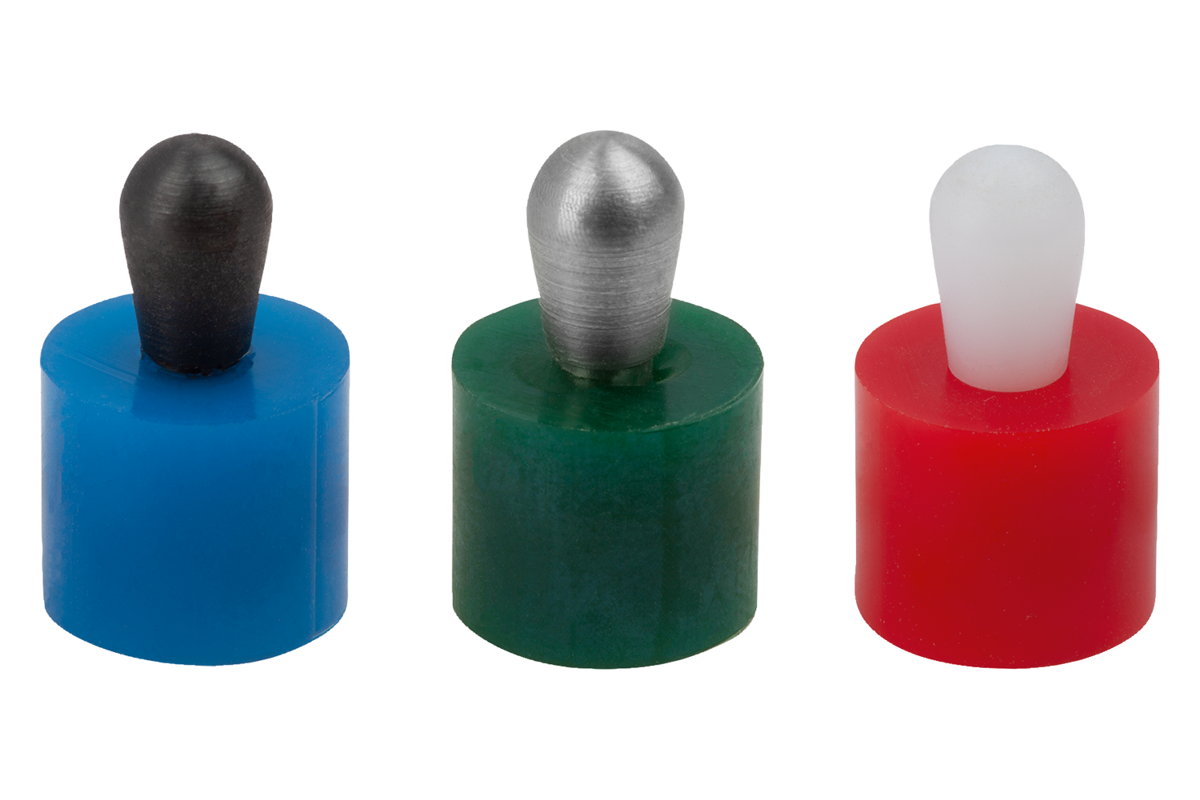

K1733Dociski boczne ze sprężyną z tworzywa sztucznego |
powrót |
|
|
OpisMateriał:Tulejka i sprężyna tworzywo sztuczne. Trzpień dociskowy stal, stal nierdzewna lub POM.Wersja:Trzpień dociskowy (stal) utwardzony dyfuzyjnie i oksydowany. Trzpień dociskowy (stal nierdzewna) niepowlekana. Trzpień dociskowy (POM) biały.Wskazówka:Dociski boczne służą do pozycjonowania i napinania, przytrzymywania i mocowania przedmiotów obrabianych w zastosowaniach, w których może powstać większe zabrudzenie. Na przykład: lakierowanie i obróbka strumieniowo-ścierna.
Obliczenie wymiaru X: Y > = L1-D1/2, wówczas X=D1/2-S Y < L1-D1/2, wówczas X =D1/2-S-((L1-D1/2-Y)*0,123)
Lekka siła sprężyny = niebieska sprężyna Standardowa siła sprężyny = czerwona sprężyna Wzmocniona siła sprężyny = zielona sprężynaMontaż:Tulejka jest wciśnięta w otwór. Zaleca się zwilżenie tulejki przed montażem.Wskazówka dotycząca planu:1) Narzędzie montażowe 2) Niektóre rozmiary mają inną formę trzpienia
Y = wysokość obrabianego przedmiotu W = długość obrabianego przedmiotu X = odległość od osi trzpienia Z = średnica ograniczająca Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Dociski boczne ze sprężyną z tworzywa sztucznego, trzpień dociskowy ze stali |
Więcej informacji |
Nr Zamówienia | Wersja 1 | Wersja 2 | D | D1 | D2 | L | L1 | ±S | F ok.N | Nr zamówienia narzędzia montażowego | CAD | Osp. | Cena | Zamów |
---|
K1733.100307 | siła zmniejszona | odmienna forma trzpienia | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 10 | K1733.03 | | | 22,48 PLN | | K1733.100409 | siła zmniejszona | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 15 | K1733.04 | | | 23,54 PLN | | K1733.100509 | siła zmniejszona | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 30 | K1733.05 | | | 24,33 PLN | | K1733.100609 | siła zmniejszona | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 20 | K1733.05 | | | 26,19 PLN | | K1733.200307 | siła podstawowa | odmienna forma trzpienia | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 20 | K1733.03 | | | 22,48 PLN | | K1733.200409 | siła podstawowa | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 30 | K1733.04 | | | 23,54 PLN | | K1733.200509 | siła podstawowa | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 60 | K1733.05 | | | 24,33 PLN | | K1733.200609 | siła podstawowa | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 30 | K1733.05 | | | 26,19 PLN | | K1733.200813 | siła podstawowa | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 50 | K1733.08 | | | 28,30 PLN | | K1733.201016 | siła podstawowa | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 80 | K1733.10 | | | 30,62 PLN | | K1733.300509 | siła zwiększona | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 90 | K1733.05 | | | 24,33 PLN | | K1733.300609 | siła zwiększona | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 60 | K1733.05 | | | 26,19 PLN | | K1733.300813 | siła zwiększona | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 100 | K1733.08 | | | 28,30 PLN | | K1733.301016 | siła zwiększona | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 160 | K1733.10 | | | 30,62 PLN | |
|
Dociski boczne ze sprężyną z tworzywa sztucznego, trzpień dociskowy ze stali nierdzewnej |
Więcej informacji |
Nr Zamówienia | Wersja 1 | Wersja 2 | D | D1 | D2 | L | L1 | ±S | F ok.N | Nr zamówienia narzędzia montażowego | CAD | Osp. | Cena | Zamów |
---|
K1733.110307 | siła zmniejszona | odmienna forma trzpienia | 6 | 3 | 2,9 | 7 | 3,7 | 0,4 | 10 | K1733.03 | | | 25,39 PLN | | K1733.110409 | siła zmniejszona | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 15 | K1733.04 | | | 26,45 PLN | | K1733.110509 | siła zmniejszona | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 30 | K1733.05 | | | 29,10 PLN | | K1733.110609 | siła zmniejszona | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 20 | K1733.05 | | | 31,37 PLN | | K1733.210307 | siła podstawowa | odmienna forma trzpienia | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 20 | K1733.03 | | | 25,39 PLN | | K1733.210409 | siła podstawowa | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 30 | K1733.04 | | | 26,45 PLN | | K1733.210509 | siła podstawowa | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 60 | K1733.05 | | | 29,10 PLN | | K1733.210609 | siła podstawowa | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 30 | K1733.05 | | | 31,37 PLN | | K1733.210813 | siła podstawowa | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 50 | K1733.08 | | | 34,06 PLN | | K1733.211016 | siła podstawowa | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 80 | K1733.10 | | | 35,87 PLN | | K1733.310509 | siła zwiększona | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 90 | K1733.05 | | | 29,10 PLN | | K1733.310609 | siła zwiększona | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 60 | K1733.05 | | | 31,37 PLN | | K1733.310813 | siła zwiększona | - | 12 | 8 | 11,9 | 13 | 13,2 | 1,2 | 100 | K1733.08 | | | 34,06 PLN | | K1733.311016 | siła zwiększona | - | 16 | 10 | 15,9 | 16 | 16,6 | 1,6 | 160 | K1733.10 | | | 35,87 PLN | |
|
Dociski boczne ze sprężyną z tworzywa sztucznego, trzpień dociskowy z POM |
Więcej informacji |
Nr Zamówienia | Wersja 1 | Wersja 2 | D | D1 | D2 | L | L1 | ±S | F ok.N | Nr zamówienia narzędzia montażowego | CAD | Osp. | Cena | Zamów |
---|
K1733.120307 | siła zmniejszona | odmienna forma trzpienia | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 10 | K1733.03 | | | 22,48 PLN | | K1733.120409 | siła zmniejszona | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 15 | K1733.04 | | | 23,54 PLN | | K1733.120509 | siła zmniejszona | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 30 | K1733.05 | | | 24,33 PLN | | K1733.120609 | siła zmniejszona | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 20 | K1733.05 | | | 26,19 PLN | | K1733.220307 | siła podstawowa | odmienna forma trzpienia | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 20 | K1733.03 | | | 22,48 PLN | | K1733.220409 | siła podstawowa | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 30 | K1733.04 | | | 23,54 PLN | | K1733.220509 | siła podstawowa | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 60 | K1733.05 | | | 24,33 PLN | | K1733.220609 | siła podstawowa | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 30 | K1733.05 | | | 26,19 PLN | | K1733.220813 | siła podstawowa | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 50 | K1733.08 | | | 28,30 PLN | | K1733.221016 | siła podstawowa | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 80 | K1733.10 | | | 30,62 PLN | | K1733.320509 | siła zwiększona | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 90 | K1733.05 | | | 24,33 PLN | | K1733.320609 | siła zwiększona | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 60 | K1733.05 | | | 26,19 PLN | | K1733.320813 | siła zwiększona | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 100 | K1733.08 | | | 28,30 PLN | | K1733.321016 | siła zwiększona | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 160 | K1733.10 | | | 30,62 PLN | |
|
