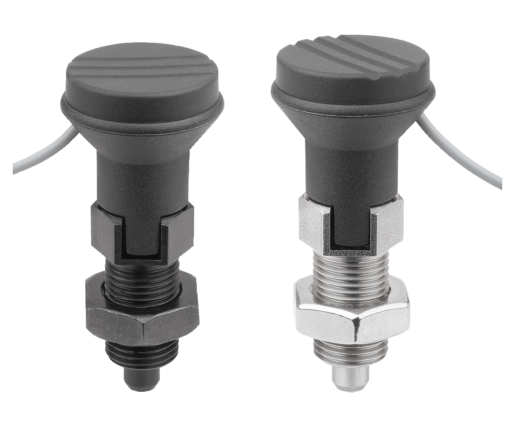

Trzpienie ustalające ze stali lub stali nierdzewnej
z przewodowym czujnikiem stanu, forma D
K1744_D

Trzpienie ustalające ze stali lub stali nierdzewnej...

powrót

Opis artykułu/ilustracje produktu

OpisOpis produktu:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji w wyniku działania sił poprzecznych.
Przykładem mogą być blokady długości i wysokości, jak również ustalanie pozycji w maszynach, urządzeniach, meblach i pojazdach specjalnych.

W przypadku trzpieni ustalających z czujnikiem stanu można elektronicznie zarejestrować stan uruchomienia i wykorzystać go do dalszego przetwarzania.
Podłączanie, np. do systemu sterowania maszyny, jest możliwe za pomocą przewodu zintegrowanego czujnika.
Materiał:Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.

Wersja nierdzewna:
Trzpień ustalający gwintowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tuleja gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.
Wersja:Wersja stalowa:
Tulejka gwintowana oksydowana.
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Tulejka gwintowana niepowlekana.
Trzpień ustalający hartowany, szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.
Wskazówka:Czujnik stanu przełącza się po zablokowaniu przy odchyleniu S – 1 mm.Dane techniczne:Czujnik indukcyjny:
Obwód wyjściowy: PNP zestyk zwierny (NO)
Napięcie robocze 6 – 30 V DC
Prąd roboczy <100 mA
Zasięg 1 mm
Częstotliwość łączenia: <4000 Hz
Odporność na zwarcie: tak
Odporność na zmianę biegunów: tak
Stopień ochrony: IP 67
Podłączenie: PVC kabel 2 m
Zakres temperatur: -10°C – +70°C
Aprobaty: CE, c-UL-us, EAC
Zastosowanie:Trzpienie ustalające z czujnikiem stanu umożliwiają zależne od uruchomienia sterowanie procesem. Poza tym otrzymuje się potwierdzenie, że trzpień ustalający znajduje się w żądanym stanie uruchomienia.Bezpieczeństwo:Trzpienie ustalające z czujnikiem stanu nie nadają się do zabezpieczania osób.Wskazówka dotycząca planu:
Forma A: bez kłów podpierających, bez nakrętki zabezpieczającej
Forma B: bez kłów podpierających, z nakrętką zabezpieczającą
Forma C: z kłami podpierającymi, bez nakrętki zabezpieczającej
Forma D: z kłami podpierającymi, z nakrętką zabezpieczającą

P = długość kabla

BN = brązowy
BK = czarny
BU = niebieski
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1744_D Trzpienie ustalające ze stali lub stali nierdzewnej z przewodowym czujnikiem stanu, forma D 236 kB

Rysunki

Trzpienie ustalające ze stali lub stali nierdzewnej
z przewodowym czujnikiem stanu, forma D

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
Trzpień ustalającyD

D1D2D3LL1L2L3Skok
S
SW1SW2F x 30°PSiła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K1744.41051Dstalhartowane5M10x1252,45117715513171,32000512 322,29 PLN
K1744.42061Dstalhartowane6M12x1,5252,45620817614191,82000614 326,97 PLN
K1744.43081Dstalhartowane8M16x1,5332,474261023819242,320001535 331,65 PLN
K1744.44101Dstalhartowane10M20x1,5332,4802812251022302,820001534 345,65 PLN
K1744.44121Dstalhartowane12M20x1,5332,4842814251222302,820001539 355,01 PLN
K1744.041051Dstal nierdzewnahartowane5M10x1252,45117715513171,32000512 336,33 PLN
K1744.042061Dstal nierdzewnahartowane6M12x1,5252,45620817614191,82000614 340,97 PLN
K1744.043081Dstal nierdzewnahartowane8M16x1,5332,474261023819242,320001535 355,01 PLN
K1744.044101Dstal nierdzewnahartowane10M20x1,5332,4802812251022302,820001534 364,32 PLN
K1744.044121Dstal nierdzewnahartowane12M20x1,5332,4842814251222302,820001539 373,68 PLN
K1744.142061Dstal nierdzewnaniehartowany6M12x1,5252,45620817614191,82000614 340,97 PLN
K1744.141051Dstal nierdzewnaniehartowany5M10x1252,45117715513171,32000512 336,33 PLN
K1744.143081Dstal nierdzewnaniehartowany8M16x1,5332,474261023819242,320001535 355,01 PLN
K1744.144101Dstal nierdzewnaniehartowany10M20x1,5332,4802812251022302,820001534 364,32 PLN
K1744.144121Dstal nierdzewnaniehartowany12M20x1,5332,4842814251222302,820001539 373,68 PLN
