K1744_BTrzpienie ustalające ze stali lub stali nierdzewnej... |
powrót |
|

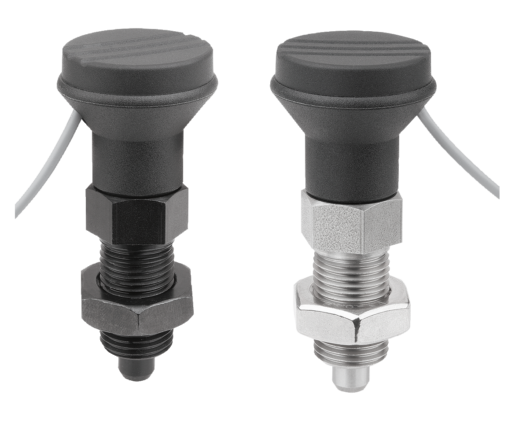

Opis artykułu/ilustracje produktu |
|
|
OpisOpis produktu:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji w wyniku działania sił poprzecznych. Przykładem mogą być blokady długości i wysokości, jak również ustalanie pozycji w maszynach, urządzeniach, meblach i pojazdach specjalnych.
W przypadku trzpieni ustalających z czujnikiem stanu można elektronicznie zarejestrować stan uruchomienia i wykorzystać go do dalszego przetwarzania. Podłączanie, np. do systemu sterowania maszyny, jest możliwe za pomocą przewodu zintegrowanego czujnika.Materiał:Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.
Wersja nierdzewna:
Trzpień ustalający gwintowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.
Trzpień ustalający niehartowany:
Tuleja gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.
Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa: Tulejka gwintowana oksydowana. Trzpień ustalający hartowany, szlifowany i oksydowany.
Wersja nierdzewna: Tulejka gwintowana niepowlekana. Trzpień ustalający hartowany, szlifowany, niepowlekany. Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Czujnik stanu przełącza się po zablokowaniu przy odchyleniu S – 1 mm.Dane techniczne:Czujnik indukcyjny: Obwód wyjściowy: PNP zestyk zwierny (NO) Napięcie robocze 6 – 30 V DC Prąd roboczy <100 mA Zasięg 1 mm Częstotliwość łączenia: <4000 Hz Odporność na zwarcie: tak Odporność na zmianę biegunów: tak Stopień ochrony: IP 67 Podłączenie: PVC kabel 2 m Zakres temperatur: -10°C – +70°C Aprobaty: CE, c-UL-us, EACZastosowanie:Trzpienie ustalające z czujnikiem stanu umożliwiają zależne od uruchomienia sterowanie procesem. Poza tym otrzymuje się potwierdzenie, że trzpień ustalający znajduje się w żądanym stanie uruchomienia.Bezpieczeństwo:Trzpienie ustalające z czujnikiem stanu nie nadają się do zabezpieczania osób.Wskazówka dotycząca planu:Forma A: bez kłów podpierających, bez nakrętki zabezpieczającej Forma B: bez kłów podpierających, z nakrętką zabezpieczającą Forma C: z kłami podpierającymi, bez nakrętki zabezpieczającej Forma D: z kłami podpierającymi, z nakrętką zabezpieczającą
P = długość kabla
BN = brązowy BK = czarny BU = niebieski Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia | Forma | Materiał korpusu | Trzpień ustalający | D | D1 | D2 | D3 | L | L1 | L2 | L3 | Skok S | SW1 | SW2 | F x 30° | P | Siła sprężyny początek F1 ok. N | Siła sprężyny koniec F2 ok. N | CAD | Osp. | Cena | Zamów |
---|
K1744.21051 | B | stal | hartowane | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 |  | | 347,48 PLN | | K1744.22061 | B | stal | hartowane | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 |  | | 352,59 PLN | | K1744.23081 | B | stal | hartowane | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 |  | | 357,74 PLN | | K1744.24101 | B | stal | hartowane | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 |  | | 373,20 PLN | | K1744.24121 | B | stal | hartowane | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 |  | | 383,46 PLN | | K1744.021051 | B | stal nierdzewna | hartowane | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 |  | | 362,89 PLN | | K1744.022061 | B | stal nierdzewna | hartowane | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 |  | | 368,05 PLN | | K1744.023081 | B | stal nierdzewna | hartowane | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 |  | | 383,46 PLN | | K1744.024101 | B | stal nierdzewna | hartowane | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 |  | | 393,76 PLN | | K1744.024121 | B | stal nierdzewna | hartowane | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 |  | | 404,06 PLN | | K1744.121051 | B | stal nierdzewna | niehartowany | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 |  | | 362,89 PLN | | K1744.122061 | B | stal nierdzewna | niehartowany | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 |  | | 368,05 PLN | | K1744.123081 | B | stal nierdzewna | niehartowany | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 |  | | 383,46 PLN | | K1744.124101 | B | stal nierdzewna | niehartowany | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 |  | | 393,76 PLN | | K1744.124121 | B | stal nierdzewna | niehartowany | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 |  | | 404,06 PLN | |
