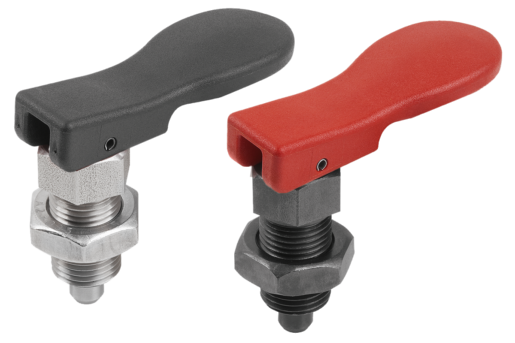

        Trzpienie ustalające ze stali lub stali nierdzewnej z dźwignią mimośrodową z tworzywa sztucznego

Opis artykułu/ilustracje produktu

OpisMateriał:

Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.

Wersja nierdzewna:
Tuleja gwintowana 1.4305.
Trzpień ustalający 1.4305.
Część chwytowa z termoplastu PPA (odpornego na działanie wysokich temperatur), wzmocnionego włóknem szklanym.

Wersja:Wersja stalowa:
tuleja gwintowana oksydowana.
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
tuleja gwintowana niepowlekana.
Trzpień ustalający szlifowany i niepowlekany.

Rękojeść czarna lub czerwona RAL3020.Wskazówka:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. W przypadku tego trzpienia ustalającego za odciąganie odpowiada dźwignia mimośrodowa. Trzpień ustalający pozostaje schowany, gdy część uchwytowa jest przemieszczana nad punktem martwym mimośrodu.
Ergonomiczny uchwyt mimośrodowy umożliwia łatwą, bezwysiłkową obsługę. Zakres temperatury:Temperatura pracy ciągłej wg IEC 216 maks. 160°C.
Krótkotrwała temperatura pracy maks. 250°C.Zalety:Łatwa i szybka obsługa.
Odpowiednie do wysokich temperatur.
Z wbudowaną funkcją zatrzasku.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665
Tuleje pozycjonujące do trzpieni ustalających K1290
Elementy montażowe K0638

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1584_A Trzpienie ustalające ze stali lub stali nierdzewnej z dźwignią mimośrodową z tworzywa sztucznego

261 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Kolor komponentów	Forma	A	A1	B	B1	D	D1	Skok S	L	L1	L2	L3	SW1	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K1584.8105	stal	czarny	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	44,75 PLN
K1584.8206	stal	czarny	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	49,70 PLN
K1584.8308	stal	czarny	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	59,36 PLN
K1584.8410	stal	czarny	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	96,43 PLN
K1584.8105154	stal	czerwony RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	44,75 PLN
K1584.8206154	stal	czerwony RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	49,70 PLN
K1584.8308154	stal	czerwony RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	59,36 PLN
K1584.8410154	stal	czerwony RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	96,43 PLN
K1584.18105	stal nierdzewna	czarny	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	65,14 PLN
K1584.18206	stal nierdzewna	czarny	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	77,02 PLN
K1584.18308	stal nierdzewna	czarny	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	104,50 PLN
K1584.18410	stal nierdzewna	czarny	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	201,62 PLN
K1584.18105154	stal nierdzewna	czerwony RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	65,14 PLN
K1584.18206154	stal nierdzewna	czerwony RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	77,02 PLN
K1584.18308154	stal nierdzewna	czerwony RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	104,50 PLN
K1584.18410154	stal nierdzewna	czerwony RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	201,62 PLN
