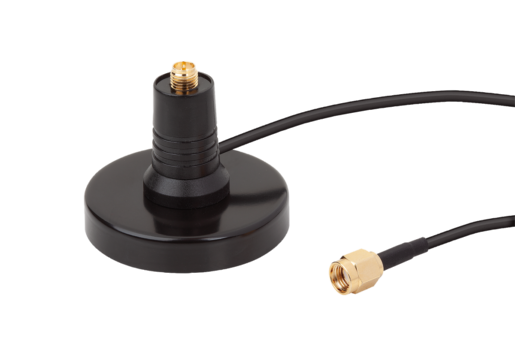

Stopka magnetyczna do anten WLAN
- K1846
Kabel przedłużający do anten WLAN
- K0338
Trzpienie ustalające
- K1096

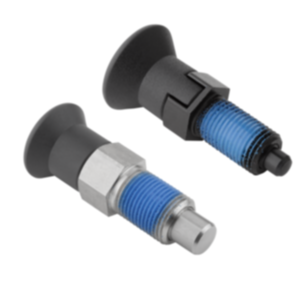

Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i zabezpieczeniem gwintu
- K1149
Trzpienie ustalające stalowe z uchwytem grzybkowym z tworzywa sztucznego i oznaczeniem pozycji blokady
- K1213

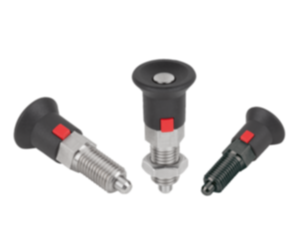

Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i blokadą
- K0630
Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego, przedłużonym kołkiem ustalającym i rowkiem zatrzaskowym
- K0631
Trzpienie ustalające ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego
- K1097
Trzpienie ustalające ze stali lub stali nierdzewnej, wersja krótka, z uchwytem grzybkowym z tworzywa sztucznego i zabezpieczeniem gwintu
- K1698
Trzpienie ustalające ze stali nierdzewnej do podkładek uszczelniających i podkładek Hygienic USIT® z uchwytem grzybkowym ze stali nierdzewnej
- K0632
Trzpienie ustalające ze stali nierdzewnej z uchwytem grzybkowym ze stali nierdzewnej
- K0735
Trzpienie ustalające ze stali lub stali nierdzewnej do elementów cienkościennych z uchwytem grzybkowym z tworzywa sztucznego
- K0339
Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego
- K0747
Trzpienie ustalające ECO ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego
- K0635
Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza z pierścieniem ciągnącym ze stali nierdzewnej
- K0346
Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego
- K0347
Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego
- K0636
Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z pierścieniem ciągnącym ze stali nierdzewnej
- K1839
Tuleje pozycjonujące ze stali lub stali nierdzewnej z czujnikiem stanu
- K1840
Tuleje pozycjonujące ze stali lub stali nierdzewnej do czujnika stanu
- K1290
Tuleje pozycjonujące do trzpieni ustalających
- K0665
Pierścienie dystansowe
- K0736
Tulejki stożkowe
- K0736
Premium - trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i cylindrycznym kołkiem ustalającym
- K0736
Tulejki cylindryczne
- K0736
Premium - trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i stożkowym kołkiem ustalającym
- K1300
Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego, zabezpieczeniem przed przekręceniem i skosem startowym
- K1124
Trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem T z tworzywa sztucznego
- K0359
Trzpienie ustalające precyzyjne stalowe z uchwytem kulistym z tworzywa sztucznego i stożkowym kołkiem ustalającym
- K0360
Tulejki stożkowe
- K0361
Trzpienie ustalające precyzyjne stalowe z uchwytem kulistym z tworzywa sztucznego i cylindrycznym kołkiem ustalającym
- K0362
Tulejki cylindryczne
- K1833
Trzpienie ustalające stalowe z regulacją obrotową, pokrętłem z tworzywa sztucznego i stożkowym kołkiem ustalającym
- K1834
Trzpienie ustalające stalowe z regulacją obrotową, pokrętłem z tworzywa sztucznego i stożkowym kołkiem ustalającym
- K1835
Tuleje stalowe stożkowe
- K1098
Trzpienie ustalające ECO ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i zabezpieczeniem gwintu
- K0748
Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego
- K0340
Trzpienie ustalające stalowe z hakiem ciągnącym
- K0341
Trzpienie ustalające ze stali lub stali nierdzewnej z trzpieniem gwintowanym
- K0342
Trzpienie ustalające ze stali lub stali nierdzewnej z pierścieniem ciągnącym ze stali nierdzewnej
- K0343
Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego
- K0633
Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza, z uchwytem grzybkowym z tworzywa sztucznego, przedłużonym kołkiem ustalającym i przeciwnakrętką
- K0634
Trzpienie ustalające ze stali nierdzewnej bez kołnierza z uchwytem grzybkowym ze stali nierdzewnej
- K0344
Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego
- K1116
Trzpienie ustalające pneumatyczne ze stali lub stali nierdzewnej
- K0344
Tarczka wkręcana
- K0345
Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza z trzpieniem gwintowanym
- K1582
Pokrętła zaciskowe z zatrzaskiem ze stali z pokrętłem gwiaździstym z tworzywa sztucznego
- K1583
Pokrętła zaciskowe z zatrzaskiem ze stali z pokrętłem gwiaździstym z tworzywa sztucznego i optycznym oznaczeniem blokady
- K0245
Trzpienie ustalające stalowe z pokrętłem gwiaździstym pięcioramiennym z tworzywa sztucznego
- Trzpienie ustalające z uchwytem jednoskrzydłowym
- Trzpienie montażowe
- Trzpienie montażowe
- Linki zabezpieczające, łańcuchy kulkowe
- Elementy podporowe, ustalające i pozycjonujące
- Elementy do maszyn i przyrządów
- Przeguby
- Magnesy
- Elementy tłumiące
- Olejowskazy,
Korki odpowietrzające
- Taśmy ze skalą, pierścienie skalowe, libelle
- Technika transportu wewnętrznego
- Narzędzia, sprzęt warsztatowy
- Osłona higieniczna
- Systemy mocujące
- Wykonania Specjalne
- Produkty klasyczne
- Nowa numeracja produktów
|
|

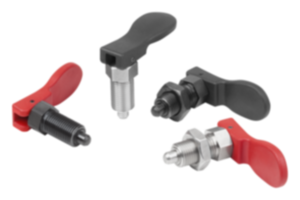

K1584Trzpienie ustalające ze stali lub stali nierdzewnej z dźwignią... |
powrót |
|
|
OpisOpis produktu:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. W przypadku tego trzpienia ustalającego za odciąganie odpowiada dźwignia mimośrodowa. Trzpień ustalający pozostaje schowany, gdy część uchwytowa jest przemieszczana nad punktem martwym mimośrodu. Ergonomiczny uchwyt mimośrodowy umożliwia łatwą, bezwysiłkową obsługę. Materiał:Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.
Wersja nierdzewna:
Tuleja gwintowana 1.4305.
Trzpień ustalający 1.4305.
Część chwytowa z termoplastu PPA (odpornego na działanie wysokich temperatur), wzmocnionego włóknem szklanym. Wersja:Wersja stalowa: tuleja gwintowana oksydowana. Trzpień ustalający hartowany, szlifowany i oksydowany.
Wersja nierdzewna: tuleja gwintowana niepowlekana. Trzpień ustalający szlifowany i niepowlekany.

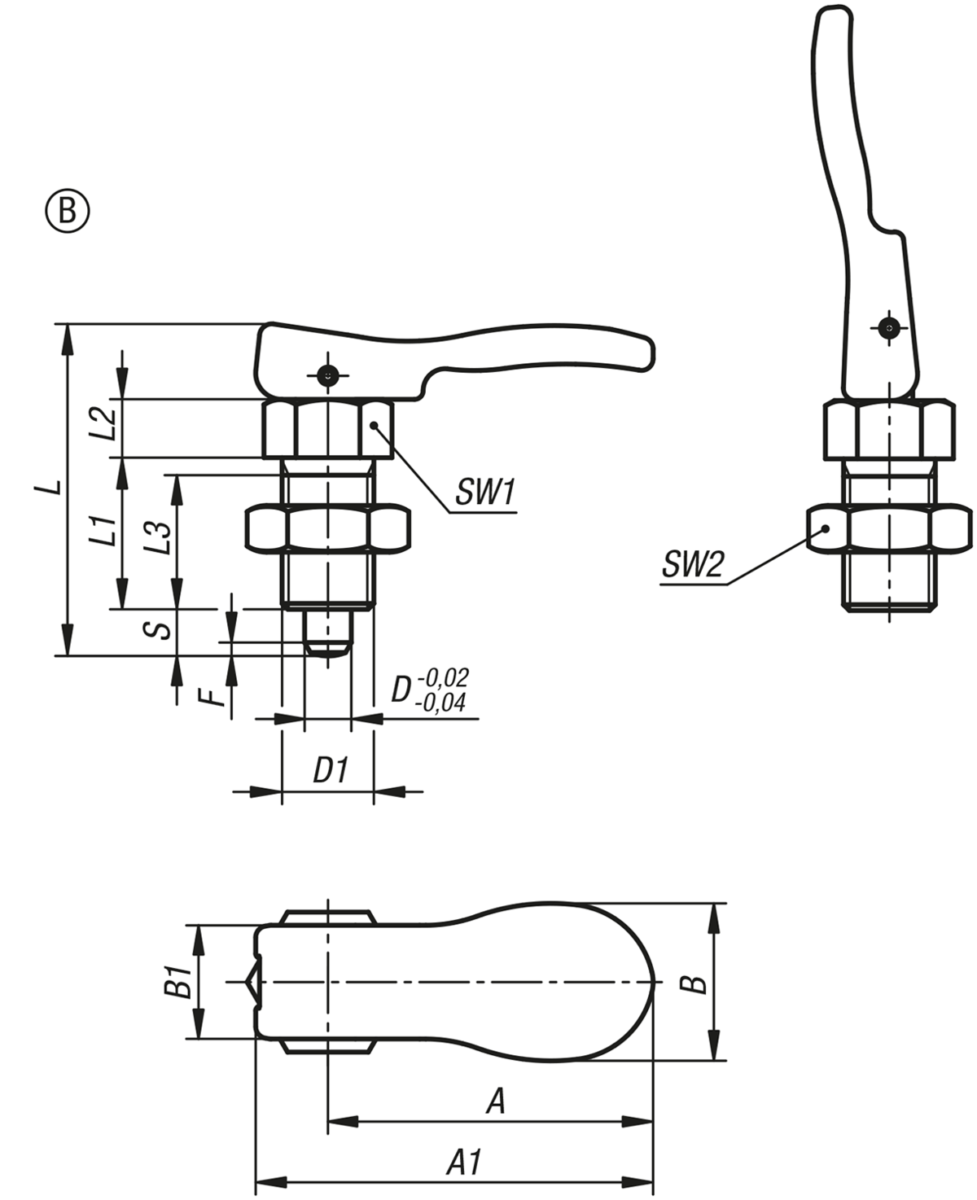

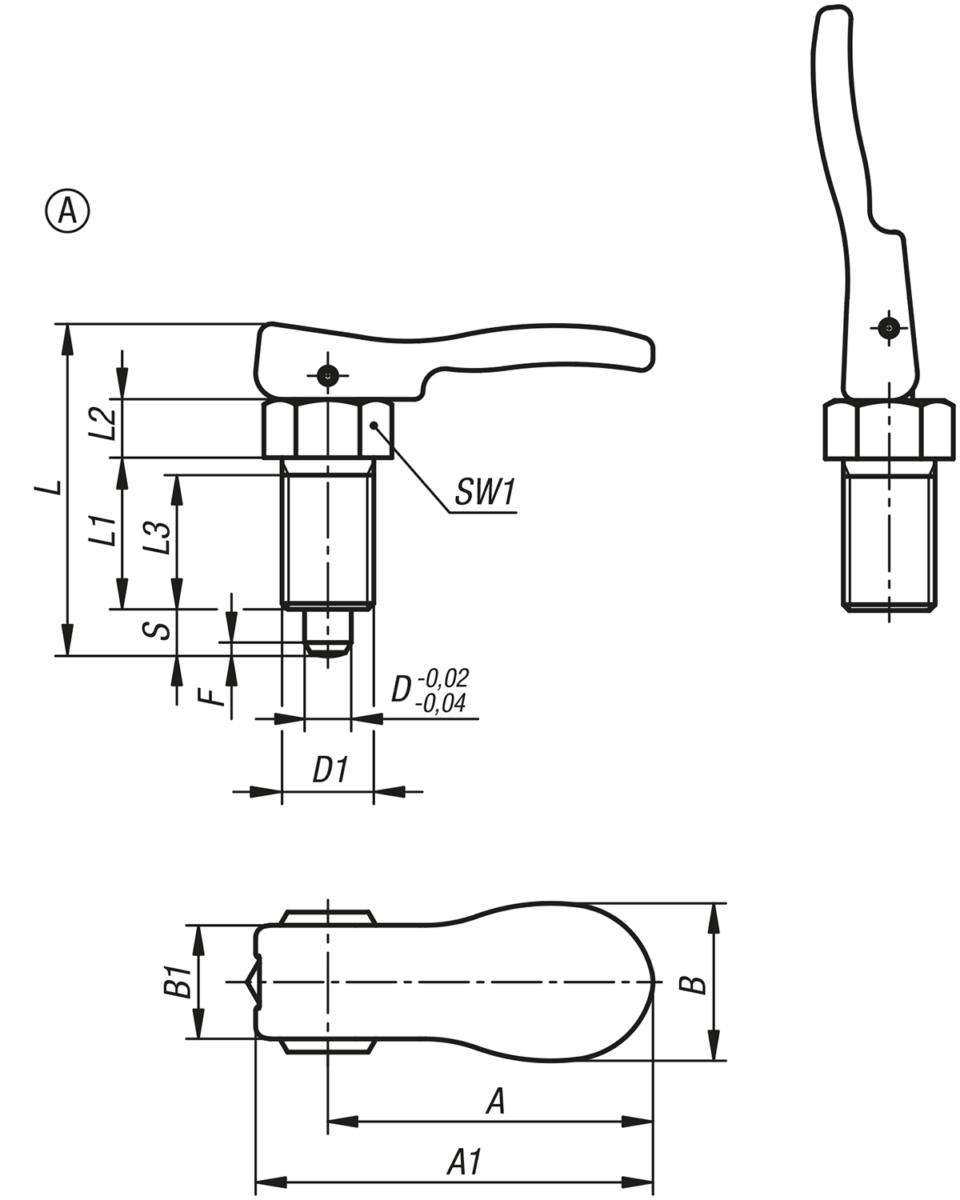

Rękojeść czarna lub czerwona RAL3020.Zakres temperatury:Temperatura pracy ciągłej wg IEC 216 maks. 160°C. Krótkotrwała temperatura pracy maks. 250°C.Zalety:Łatwa i szybka obsługa. Odpowiednie do wysokich temperatur. Z wbudowaną funkcją zatrzasku.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665 Tuleje pozycjonujące do trzpieni ustalających K1290 Elementy montażowe K0638Wskazówka dotycząca planu:Forma A: bez nakrętki zabezpieczającej Forma B: z nakrętką zabezpieczającą Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Trzpienie ustalające ze stali lub stali nierdzewnej z dźwignią mimośrodową z tworzywa sztucznego |
Więcej informacji |
Nr Zamówienia | Materiał korpusu | Kolor komponentów | Forma | A | A1 | B | B1 | D | D1 | Skok S | L | L1 | L2 | L3 | SW1 | F x 30° | Siła sprężyny początek F1 ok. N | Siła sprężyny koniec F2 ok. N | CAD | Osp. | Cena | Zamów |
---|
K1584.8105 | stal | czarny | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 1,3 | 5 | 12 | | | 44,22 PLN | | K1584.8206 | stal | czarny | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 1,8 | 6 | 14 | | | 49,14 PLN | | K1584.8308 | stal | czarny | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 2,3 | 15 | 35 | | | 58,70 PLN | | K1584.8410 | stal | czarny | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 2,8 | 15 | 34 | | | 95,33 PLN | | K1584.8105154 | stal | czerwony RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 1,3 | 5 | 12 | | | 44,22 PLN | | K1584.8206154 | stal | czerwony RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 1,8 | 6 | 14 | | | 49,14 PLN | | K1584.8308154 | stal | czerwony RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 2,3 | 15 | 35 | | | 58,70 PLN | | K1584.8410154 | stal | czerwony RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 2,8 | 15 | 34 | | | 95,33 PLN | | K1584.18105 | stal nierdzewna | czarny | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 1,3 | 5 | 12 | | | 64,42 PLN | | K1584.18206 | stal nierdzewna | czarny | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 1,8 | 6 | 14 | | | 76,15 PLN | | K1584.18308 | stal nierdzewna | czarny | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 2,3 | 15 | 35 | | | 103,32 PLN | | K1584.18410 | stal nierdzewna | czarny | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 2,8 | 15 | 34 | | | 199,31 PLN | | K1584.18105154 | stal nierdzewna | czerwony RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 1,3 | 5 | 12 | | | 64,42 PLN | | K1584.18206154 | stal nierdzewna | czerwony RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 1,8 | 6 | 14 | | | 76,15 PLN | | K1584.18308154 | stal nierdzewna | czerwony RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 2,3 | 15 | 35 | | | 103,32 PLN | | K1584.18410154 | stal nierdzewna | czerwony RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 2,8 | 15 | 34 | | | 199,31 PLN | |
|
Trzpienie ustalające ze stali lub stali nierdzewnej z dźwignią mimośrodową z tworzywa sztucznego i przeciwnakrętką |
Więcej informacji |
Nr Zamówienia | Materiał korpusu | Kolor komponentów | Forma | A | A1 | B | B1 | D | D1 | Skok S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | Siła sprężyny początek F1 ok. N | Siła sprężyny koniec F2 ok. N | CAD | Osp. | Cena | Zamów |
---|
K1584.9105 | stal | czarny | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 12 | | | 44,84 PLN | | K1584.9206 | stal | czarny | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 14 | | | 49,84 PLN | | K1584.9308 | stal | czarny | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 24 | 2,3 | 15 | 35 | | | 60,12 PLN | | K1584.9410 | stal | czarny | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 30 | 2,8 | 15 | 34 | | | 97,21 PLN | | K1584.9105154 | stal | czerwony RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 12 | | | 44,84 PLN | | K1584.9206154 | stal | czerwony RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 14 | | | 49,84 PLN | | K1584.9308154 | stal | czerwony RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 24 | 2,3 | 15 | 35 | | | 60,12 PLN | | K1584.9410154 | stal | czerwony RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 30 | 2,8 | 15 | 34 | | | 97,21 PLN | | K1584.19105 | stal nierdzewna | czarny | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 12 | | | 68,21 PLN | | K1584.19206 | stal nierdzewna | czarny | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 14 | | | 80,36 PLN | | K1584.19308 | stal nierdzewna | czarny | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 24 | 2,3 | 15 | 35 | | | 109,65 PLN | | K1584.19410 | stal nierdzewna | czarny | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 30 | 2,8 | 15 | 34 | | | 203,01 PLN | | K1584.19105154 | stal nierdzewna | czerwony RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 39 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 12 | | | 68,21 PLN | | K1584.19206154 | stal nierdzewna | czerwony RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 44 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 14 | | | 80,36 PLN | | K1584.19308154 | stal nierdzewna | czerwony RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 56,9 | 26 | 10 | 23 | 19 | 24 | 2,3 | 15 | 35 | | | 109,65 PLN | | K1584.19410154 | stal nierdzewna | czerwony RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 62,9 | 28 | 12 | 25 | 22 | 30 | 2,8 | 15 | 34 | | | 203,01 PLN | |
|
